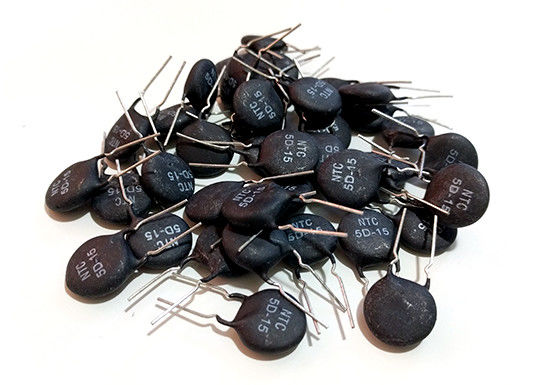

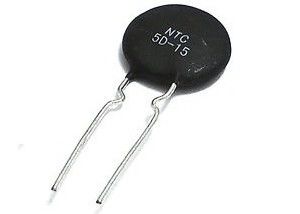

Schommelingsstroom die van de de Thermistortemperatuur van de Toevloed Huidige Beperker MF72 5D-15 NTC de Sensor Thermische Weerstand 5Ohm 6A 15mm beperkt
Productieinleiding
De MF72-machtsntc thermistor is een soort halfgeleider ceramisch element dat meestal van het materiaal van het overgangsmetaaloxide maakte, en behoort tot negatieve temperatuurthermistoren. Wanneer u op een elektromateriaal stemt, kan de schommelingsstroom door een machtsntc thermistor worden beperkt die in reeks aan de machtskring wordt verbonden. Wegens de voortdurende actie van stroom, temperatuur van machtsntc thermistor die opheft, zal de weerstand snel aan een kleine waarde dalen, kan de verbruikte macht worden genegeerd. Zo kan het geen normale werkende stroom beïnvloeden. Daarom is het gebruiken van machtsntc thermistor de het effectiefst amd meeste korte maatregel om schommelingsstroom te beperken, die elektromateriaal beschermt tegen vernietiging.
TOEPASSING
Convensionvoeding, schakelaarmacht, soorten straalkachel, elektronische energy-saving lampen, elektronische ballast enz. Allerlei de bescherming van de machtskring van elektronisch materiaal, gloeidraadbescherming van allerlei rechts, vertoning, bol en andere verlichtingslampen.
Kenmerken
1. Kleine grootte, Sterke macht en sterk vermogen van de bescherming van de schommelingsstroom.
2. Snelle reactie op schommelingsstroom.
3. Het grote constante materiaal (B-Kleine waarde), blijft weerstand.
4. Levensduur van de dienst, Hoge betrouwbaarheid.
5. Integrale reeks, Uitgebreide werkende waaier
Hoofdparameters en Afmeting (mm)
P/N |
Geschat Weerstand |
(a) | D | L | F |
Afmetingen (Eenheid: mm) |
|
Max. Regelmatig De Stroom van de staat |
Dmax | Lmin | F±1 | Tmax | D | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8.5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8.5 | 25 | 5 | 5 | 0,55 |
3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
60D-9 | 60 | 0,8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0,78 |
1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0,78 |
3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0,78 |
4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0,78 |
5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0,78 |
6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0,78 |
47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0,78 |
1.3D-15 | 1.3 | 8 | 16.5 | 25 | 7.5 | 6 | 0,78 |
1.5D-15 | 1.8 | 8 | 16.5 | 25 | 7.5 | 6 | 0,78 |
3D-15 | 3 | 7 | 16.5 | 25 | 7.5 | 6 | 0,78 |
5D-15 | 5 | 6 | 16.5 | 25 | 7.5 | 6 | 0,78 |
6D-15 | 6 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
7D-15 | 7 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
8D-15 | 8 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
10D-15 | 10 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
12D-15 | 12 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
15D-15 | 15 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
16D-15 | 16 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
20D-15 | 20 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
30D-15 | 30 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
33D-15 | 33 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
47D-15 | 47 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
50D-15 | 50 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
0.7D-20 | 0,7 | 12 | 21.5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1.3 | 9 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2.2 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2.5 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21.5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
3D-25 | 3 | 9 | 26.5 | 25 | 10/7.5 | 7 | 1 |
5D-25 | 5 | 8 | 26.5 | 25 | 10/7.5 | 7 | 1 |
8D-25 | 8 | 7 | 26.5 | 25 | 10/7.5 | 7 | 1 |
10D-25 | 10 | 7 | 26.5 | 25 | 10/7.5 | 8 | 1 |
Opmerking: Tenzij de bijzondere aanwijzing, de toelaatbare tolerantie van Geschatte nul-Macht Weerstand ±20% is.
