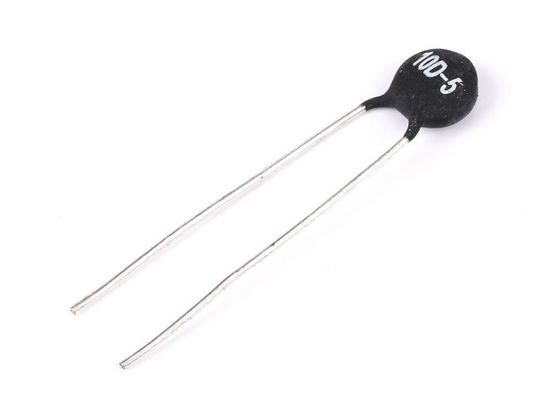

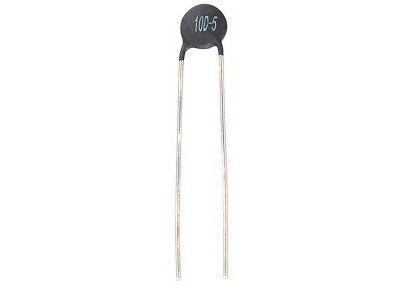

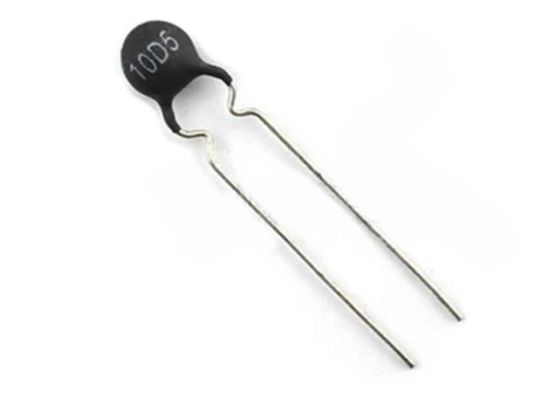

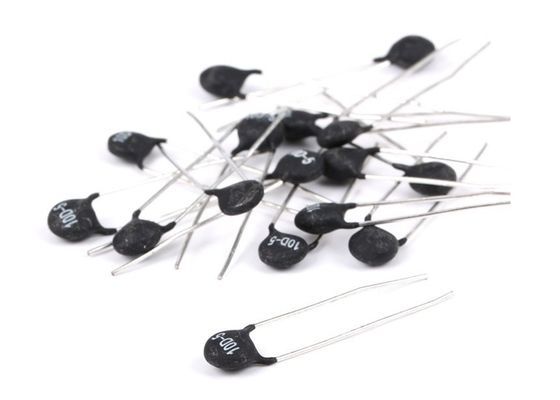

Door Gat verbiedt de Spaander MF72 10D-5 10Ohm 5mm 0.7A-Hoogte 5mm 6mW van de Machtsntc Thermistor de Weerstand van de Temperatuurcoëfficiënt
OVERZICHT
Dit is een Negatieve Weerstand van de Temperatuurcoëfficiënt de Waarvan weerstandsveranderingen met omgevingstemperatuur verandert. De thermistor bestaat uit 2 of 4 soorten metaaloxides van ijzer, nikkel, kobalt, mangaan en koper die, bij op hoge temperatuur (1200 tot 1500) worden gevormd en wordt gesinterd
Toepassingen
Omzettingsvoeding, schakelaarmacht, UPS-macht, Soorten elektrische heter, elektronische energy-saving lampen, elektronische ballast enz. allerlei machts cicuit proterction van elektronisch materiaal, gloeidraadproterction van CRT, bol en andere verlichtingslampen.
Afmeting en Prestaties
Type |
Geschat Weerstand |
(a) | D | L | F |
Afmetingen (Eenheid: mm) |
|
Max. Regelmatig De Stroom van de staat |
Dmax | Lmin | F±1 | Tmax | D | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
Wat is een NTC-thermistor?
Een thermistor is hoofdzakelijk een weerstand die zijn elektrische weerstand bij variërende temperaturen verandert. De naam wordt afgeleid uit een mengeling van thermisch en weerstand. Zij worden gebruikt in wasmachines, linnendrogers en zelfs koelkasten en diepvriezers als thermostaten of temperatuur gevoelige veiligheid verwijderde apparaten. Omdat hun elektrische weerstand bij diverse temperaturen gekend is, is het gemakkelijk voor het toestel om een thermistor te controleren en te ontdekken wanneer bepaalde temperaturen worden bereikt.
Hoe te om een NTC-thermistor te testen
Tenzij u kunt zien een draad los u waarschijnlijk niet kan is gekomen fysisch verkeerd om het even wat zien. De diagnose wordt gedaan door de weerstand met een continuïteits (of multi) meter te meten. Ik kan geen lezingen voor alle thermistoren geven omdat zij, vooral in verschillende types van toestel variëren, maar u zou een lezing over beide terminals moeten kunnen krijgen. Als het volledig open kring is zal het waarschijnlijk defect zijn.
De lezingen op de thermistor van NTC van een wasmachine kunnen bijvoorbeeld bedragen iets als 12000 Ohm 25°C of 3243 Ohm bij 60 ° C. De weerstand bij 0 ° C kan zijn meer als 36000 Ohm. Nochtans, kan het voor lezingen mogelijk zijn aanwezig maar onjuist te zijn. Bijvoorbeeld, kwalificeren de weerstandscijfers ik in een oud Hotpoint-wasmachinehandboek kan zien de weerstandslezingen door plus of minus 6% te zeggen voor de weerstand bij 0° neer tegen plus of minus 2% voor de weerstand die bij 60° impliceren dat de lezingen buiten deze parameters onjuist zijn. Daarom zonder de nauwkeurige die lezing voor enige individuele thermistor wordt verwacht kunt u niet zeker zijn als het of niet correct is.
Als u geen weerstandslezing bij allen (open kring) toen krijgt is het waarschijnlijk defect maar u zou het bij verschillende temperaturen minstens moeten controleren door bijvoorbeeld te plaatsen in een schotel warm water en zorgvuldig toe te voegen vers gekookt. Heter de temperatuur zou de minder weerstand moeten worden gemeten.
Wat bevindt NTC zich voor?
NTC betekent Negatieve Temperatuurcoëfficiënt wat betekent fundamenteel dat hun elektrische weerstand met stijgende temperatuur vermindert.
