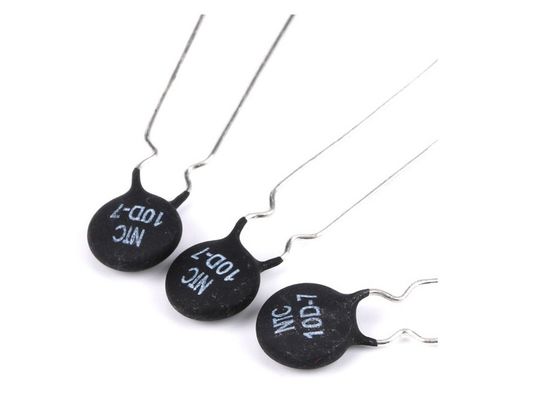

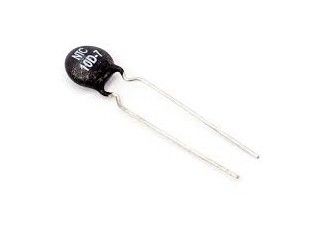

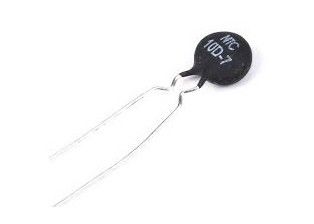

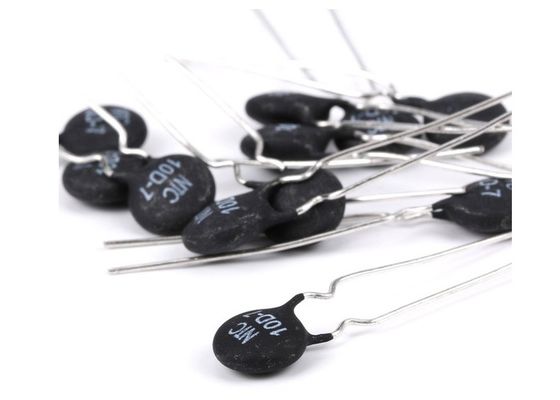

Schommelingsstroom die MF72-de Weerstandsschijf NTC 10D-7 beperken van de Machtsntc Thermistor Afschaffing van de Weerstandsposistor van 10D7 de Thermische
Beschrijving
Dit product onderdrukt effectief schommelingsstromen die wanneer het schakelen van machtsregelgevers worden geproduceerd
worden aangezet.
NTC-de thermistor moet in reeks met de krachtbronkring worden verbonden om de schommelingsstroom bij het moment te vermijden wanneer de elektronische kringen worden aangezet. Het apparaat kan de schommelingsstroom effectief onderdrukken, en zijn weerstand en machtsconsumptie kan zeer na dat door het ononderbroken effect van de stroom worden verminderd zo zo om de normale het werkstroom niet te beïnvloeden. Daarom is de Machtsntc thermistor het geschiktste en efficiënte instrument om de schommelingsstroom in bedwang te houden en de elektronische apparaten te beschermen tegen wordt beschadigd.
Eigenschappen
1. Het lood is niet bevat in het ceramische element, de beëindiging, het soldeersel voor binnenverbinding en de deklaaghars.
2. Het meest geschikt voor voedingen van minder dan 100W 3. Uitstekende terugwinningskenmerken toe te schrijven aan harsdeklaag met uitstekende hittekenmerken
4. Hoogst betrouwbaar
Toepassingen
1. Omschakelingsvoedingen
2. CRT monitors
3. Kleurentelevisies
4. videovoedingen
5. Andere machtskringen
Hoofdparameters en afmeting
P/N |
Geschat Weerstand |
(a) | D | L | F |
Afmetingen (Eenheid: mm) |
|
Max. Regelmatig De Stroom van de staat |
Dmax | Lmin | F±1 | Tmax | D | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8.5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8.5 | 25 | 5 | 5 | 0,55 |
Toepassingskring
Bepaling van Toelaatbare Stroom
ROBUUSTHEID VAN BEËINDIGING
De lood voldoen aan de behoeften van CEI 60068-2-21.
Test | Beproevingsomstandigheden | Opmerkingen |
Treksterkte | Test Ua1: Maak lichaam met een kracht vast van toepassing geweest op elk lood 10 [N] voor 10 [s] |
Geen zichtbare schade |
Buigende sterkte | Test Ub: Maak lichaam met twee binnen 90°-krommingen vast tegenovergestelde richting bij een kracht van 10 [N] |
Geen zichtbare schade (Schil weg van deklaag langs toegelaten lood) |
Mechanische Vereisten
Punt | Vereisten | Testmethode |
1.Solder-capaciteit | De terminals zullen uniform ingeblikt worden, en zijn area≥95% | Onderdompelende theNTC terminals aan een diepte van 15mm in een solderend bad van 245±5℃ en aan de plaats van 6mm verre van NTC-lichaam voor 3±0.5s (zie iec68-2-20 /GB2423.28 Ta) |
2.Resistance aan het Solderen Hitte |
Geen zichtbare mechanische schade. ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
Onderdompelend de NTC-terminals aan een diepte van 15mm in een solderend bad van 260±5℃ en aan de plaats voor 6mm hieronder van NTC-lichaam voor 3±0.5s.After recovering4-5h onder 25±2℃. De geschatte nul waarde RN van de machtsweerstand zal worden gemeten. (Zie iec68-2-20 /GB2423.28 Tb) |
3.Strength van loodterminal |
Geen breek uit ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
Maak het lichaam vast en pas dan geleidelijk aan een kracht op elk lood tot 10N toe en houden voor 10sec, houden lichaam en toepassen een kracht op elk lood tot 90°slowly bij 5N in de richting van loodas en dan houden voor 10sec, en doe dit in de tegenovergestelde richting herhalen voor andere terminal. Na het terugkrijgen van 4~5h onder 25±2℃, zal de geschatte nul waarde RN van de machtsweerstand worden gemeten. (Zie iec68-2-21/GB2423.29 RE/Ub) |
Betrouwbaarheidstest
Punt | Vereisten | Testmethode |
1.Temp. Het cirkelen het Testen |
Geen zichtbare mechanische schade. ΔRN/RN ≤20% (ΔR =∣RN-RN'∣) |
Ta: - Tb 5min→ van 40±3℃/30min→25±2℃/: de Cycli van 160±3℃/30min→25±2℃/5min: 5times Na het terugkrijgen van 4~5 h onder 25±2℃, zal de geschatte nul waarde RN van de machtsweerstand worden gemeten. |
2.Electrical het cirkelen het Testen |
Omringende temperaturen. Waaier: 25℃±2℃. Cycli: 2,000times op/van: s 5 s/55 Teststroom: 7A Na het terugkrijgen van 4~5h onder 25±2℃, zal de geschatte nul waarde RN van de machtsweerstand worden gemeten. |
|
3.LoadLife (Duurzaamheid) Testend |
Omringende temperaturen. Waaier: 25℃±2℃; 7A/1,000±24h Na het terugkrijgen van 4~5 h onder 25±2℃, zal de geschatte nul waarde RN van de machtsweerstand worden gemeten. |
|
4. Vochtigheid het Testen |
Geen zichtbare mechanische schade. ΔRN/RN ≤20% (ΔR =∣RN-RN'∣) |
Omringende temperaturen. waaier: 40℃±2℃ RECHTS: 93±3%, Geactiveerde tijd: 1000±24 h Na het terugkrijgen van 4~5 h onder 25±2℃, zal de geschatte nul waarde RN van de machtsweerstand worden gemeten. |
