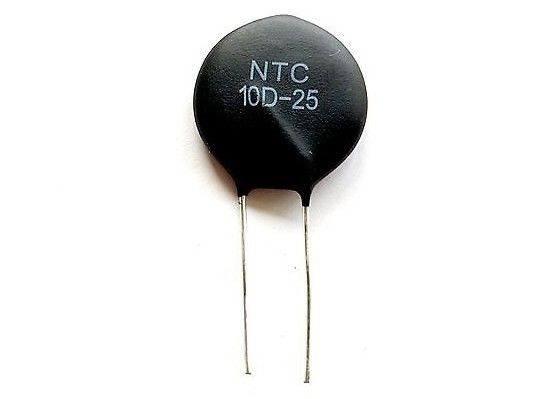

ICL Inrush Current Limited 2PIN Disc Power NTC Thermistor 25mm 0.7D-25 1.5D-25 3D-25 5D-25 10D-25 12D-25 16D-25 20D-25
Hoofdparameters en afmetingen
V/N | Nominale weerstand | (A) | D | L | F |
Afmetingen (eenheid: mm) |
|
Max, rustig. Staatstroom |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
60D-9 | 60 | 0.8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0.78 |
1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0.78 |
1.3D-15 | 1.3 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
1.5D-15 | 1.8 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
3D-15 | 3 | 7 | 16.5 | 25 | 7.5 | 6 | 0.78 |
5D-15 | 5 | 6 | 16.5 | 25 | 7.5 | 6 | 0.78 |
6D-15 | 6 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
7D-15 | 7 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
8D-15 | 8 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
10D-15 | 10 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
12D-15 | 12 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
15D-15 | 15 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
16D-15 | 16 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
20D-15 | 20 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
30D-15 | 30 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
33D-15 | 33 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
47D-15 | 47 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
50D-15 | 50 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
0.7D-20 | 0.7 | 12 | 21.5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1.3 | 9 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2.2 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2.5 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21.5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
0.7D-25 | 0.7 | 12 | 26.5 | 25 | 10/7.5 | 7 | 1 |
1.5D-25 | 1.5 | 10 | 26.5 | 25 | 10/7.5 | 7 | 1 |
3D-25 | 3 | 9 | 26.5 | 25 | 10/7.5 | 7 | 1 |
5D-25 | 5 | 8 | 26.5 | 25 | 10/7.5 | 7 | 1 |
8D-25 | 8 | 7 | 26.5 | 25 | 10/7.5 | 7 | 1 |
10D-25 | 10 | 7 | 26.5 | 25 | 10/7.5 | 8 | 1 |
12D-25 | 12 | 6 | 26.5 | 25 | 10/7.5 | 7 | 1 |
16D-25 | 16 | 6 | 26.5 | 25 | 10/7.5 | 8 | 1 |
Beschrijving
De Power NTC-thermistors van de MF72-serie zorgen voor inrush-stroomonderdrukking voor gevoelige elektronica.Het aansluiten van een MF72 in serie met de stroombron zal de huidige overspanningen die meestal worden gecreëerd bij het aanzetten beperkenZodra het circuit is aangesloten, zal de weerstand van de MF72 snel afnemen tot een zeer lage waarde, het stroomverbruik kan worden genegeerd en er zal geen effect zijn op de normale werkstroom.Het gebruik van de MF72 Power NTC Thermistor is een zeer kosteneffectieve manier om de stroom te beperken en gevoelige elektronica te beschermen tegen schade.
Toepassing
kan worden geïnstalleerd in de stroomcircuits van:
• Stroomvoorzieningen en omvormers
• Ononderbroken stroomvoorziening
• Energiebesparende lampen
• Elektronische ballast
• Bescherming met gloeilamp voor verschillende soorten lampen
• Sommige soorten verwarmingstoestellen
• Voor circuits met een hoger vermogen moet u vragen naar de stroomonderdrukkers van de MF73- en MF74-reeksen.
Kenmerken
• Kleine grootte en snelle reactie
• Hoog vermogen
• Snelle reactie op overspanningsstromen
• Hoge materiaalconstante (waarde B)
• Lage residuele weerstand
• Een breed werktemperatuurbereik van -55 tot +200 °C
• De toegestane tolerantie R25 is ±20%
• Stabiliteit en betrouwbaarheid op lange termijn
