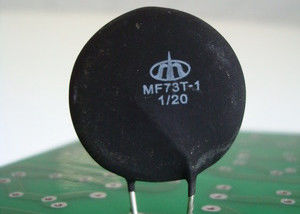

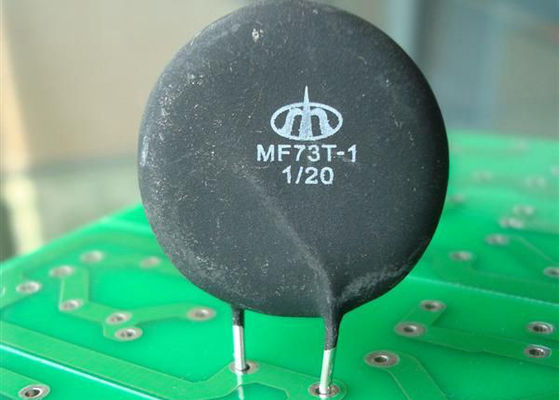

Ametherm SL322R025 Cross High Power Inrush Current Limiter MF73T-1 2/25 NTC Thermistor 2Ohm 25A 3300uF 5W 35mm Dia
Beschrijving
Power NTC-thermistor De Power NTC-thermistoren van de MF73T-1-serie zorgen voor inrush-stroomonderdrukking voor gevoelige elektronica zoals stroomvoorzieningen, UPS, omvormers enz.Het aansluiten van een MF73T-1 in serie met de stroombron zal de huidige overspanningen die meestal worden gecreëerd bij het aanzetten beperken.
- Ik heb het niet gedaan. Ik heb het niet gedaan.
Download_______
Toepassing
• High power switching power supplies, Power conversion, UPS power.
• High power batterijlader, batterijlader voor elektrische voertuigen
• LED-lampen met een hoog vermogen, elektronische energiebesparende lampen met een hoog vermogen en andere lampen.
Specificatie voor MF73T-1 2/25
| Productnaam |
Hoogvermogen Inrush Current Limiter NTC Thermistor |
| Deelnummer |
MF73T-1 2/25 |
| Afmeting |
| D=max 41 mm |
F: 18±1,5 mm |
| L1:min.25mm |
T: 12 mm max. |
| d: 2,0 ± 0.05 |
|
|
| Blei materiaal |
met een breedte van niet meer dan 50 mm |
| Verpakkingen |
Siliconehars |
| Nulvermogen bij 25°C |
2Ω±20% |
| B Waarde 25/50 |
2600 ± 10% |
| Maximale vaste stroom |
25A |
| Max. capaciteit 240Vac |
3300 uF |
| Warmteverliescoëfficiënt |
45 mW/°C |
| Temperatuurtijdconstante |
280 Sec. |
| Voltage 500V/AC 1min weerstaan |
Geen storing of flashover |
| Isolatieweerstand 500V/DC 1min |
≥ 500MΩ |
| Werktemperatuur |
-40 °C 200 °C |
| Maximaal nominaal vermogen |
5.0W |
Zaken die aandacht nodig hebben
1 GEBRUIKEN van dit product: remming van spanningsstroom;
2 Bij het solderen van het soldeersysteem dient de lasplaats op een afstand van ten minste 2 mm van de coatingschaal te zijn en moet de lastemperatuur lager zijn dan 360 °C, de lastijd < 3 s
3Opbergtemperatuur: -10°C ∼40°C;opbergtemperatuur: ≤ 75% RH;
4 Vermijd corrosie door lucht of zonlicht
5 Na het openen van de verpakking opnieuw opslaan.
6 Houdbaarheid: 1 jaar
Kenmerken
• Kleine afmetingen, hoog vermogen, betrouwbare overspanningsbescherming.
• Hoge materiaalconstante (waarde B),
• Lage residuele weerstand
• Hoge vaste stroom, lange duurzaamheid, hoge betrouwbaarheid
• Behoorlijk voor PCB-installatie, breed werkbereik

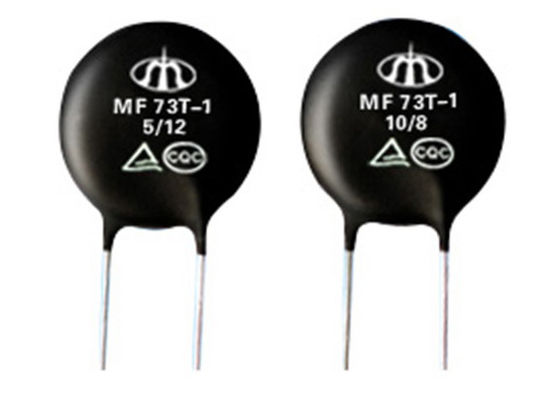

MF73T-1 reeks NTC-thermistor Deelnummering

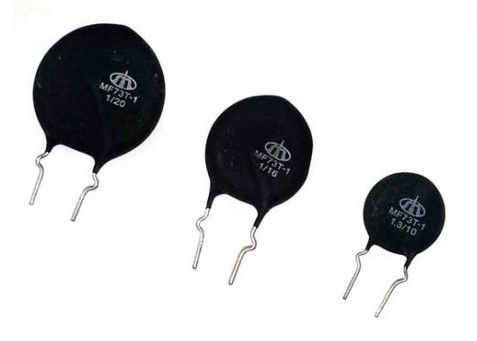

MF73T-1 reeks NTC-thermistor afmeting(mm)
| |
D15 |
D20 |
D25 |
D30 |
D35 |
| Chip afmetingen |
ø 15 |
ø 20 |
ø 25 |
ø 30 |
ø 35 |
| (Dmax) |
17.5 |
22.5 |
29 |
36 |
41 |
| Algemene diameter (mm) |
| (Tmax) |
6 |
7 |
8 |
8.5 |
10 |
| Dikte (mm) |
| (F ± 1,5) |
7.5 |
10 |
10 |
10 |
* 18 |
18 |
| Verplaatsingshoogte (mm) |
| (d ± 0,05) |
0.8 |
1 |
1 |
1.2 |
* 1.6 |
1.8 |
* 2.0 |
| Dia van lood (mm) |
| (L) min |
25 |
25 |
25 |
25 |
25 |
| Lange leidingen (mm) |
| (L1) min |
17 |
17 |
17 |
|
|
| Lange leidingen (mm) |
| Standaard leidingen |
(I) |
(II) |
(II) |
(II) |
(II) |
| Figuur |
Een innerlijke kink. |
Recht. |
Recht. |
Recht. |
Recht. |
| Facultatieve leidingen |
(II) |
(iii) |
(iii) |
|
|
| Figuur |
Recht. |
Buiten kink |
Buiten kink |
|
|
| Gewicht (g). |
3.1 |
6.2 |
8.8 |
20.5 |
28.8 |
| Approximatie |
Voorbeeld:In het algemeen wordt de lange gebogen looddraad gebruikt, zie figuur II *Standaard
Technische specificaties voor NTC-thermistoren van de MF73T-1-serie
Werktemperatuur: -55~200°C
Deel nr.
MF73T-1 |
Res +20%
(Ω) |
Max, rustig.
Staatstroom
Lmax (A) |
Ongeveer R.
van MaxCurrent
Rmax (Ω) |
ø15 mm Chip Diameter MF73T-1 Series NTC thermistor
Maximaal nominaal vermogen Pmax (W): 3.5
Dissipatiecoëfficiënt (mW/†C): ≥ 22
Thermische tijdconstante (S): ≤ 75 |
| 1.3/10 |
1.3 |
10 |
0.034 |
| 1.5/10 |
1.5 |
10 |
0.036 |
| 2.5/9.5 |
2.5 |
9.5 |
0.044 |
| 5/8 |
5 |
8 |
0.058 |
| 6/7 |
6 |
7 |
0.069 |
| 7/7 |
7 |
7 |
0.078 |
| 8/7 |
8 |
7 |
0.084 |
| 10/7 |
10 |
7 |
0.098 |
| 12/6 |
12 |
6 |
0.116 |
| Gezondheid, 15/6 |
16 |
6 |
0.129 |
| 20/6 |
20 |
6 |
0.136 |
| 30/5 |
30 |
5 |
0.165 |
| 47/4 |
47 |
4 |
0.257 |
| 120/2.5 |
120 |
2.5 |
0.652 |
Deel nr.
MF73T-1 |
Res +20%
(Ω) |
Max, rustig.
Staatstroom
Lmax (A) |
Ongeveer R.
van MaxCurrent
Rmax (Ω) |
ø20 mm Chip Diameter MF73T-1 serie NTC thermistor
Maximaal nominaal vermogen Pmax (W): 5.0
Dissipatiecoëfficiënt (mW/†C): ≥ 28
Temperatuurtijdconstante (S): ≤ 110 |
| 0.7/16 |
0.7 |
16 |
0.026 |
| Gezondheid, 1/16 |
1 |
16 |
0.027 |
| 1.5/15 |
1.5 |
15 |
0.030 |
| 2/14 |
2 |
14 |
0.035 |
| 2.5/13 |
2.5 |
13 |
0.038 |
| 3/12 |
3 |
12 |
0.040 |
| 4/12 |
4 |
12 |
0.043 |
| 4.7/12 |
4.7 |
12 |
0.046 |
| 5/12 |
5 |
12 |
0.047 |
| 6/11 |
6 |
11 |
0.052 |
| 6.8/10 |
6.8 |
10 |
0.055 |
| 7/9 |
7 |
9 |
0.056 |
| 10/8 |
10 |
8 |
0.085 |
| 12/7.5 |
12 |
7.5 |
0.098 |
| Gezondheid, 15/7 |
15 |
7 |
0.112 |
| 18/7 |
18 |
7 |
0.123 |
| 20/7 |
20 |
7 |
0.132 |
Deel nr.
MF73T-1 |
Res +20%
(Ω) |
Max, rustig.
Staatstroom
Lmax (A) |
Ongeveer R.
van MaxCurrent
Rmax (Ω) |
ø25 mm Chip Diameter MF73T-1 Series NTC Thermistor
Maximaal nominaal vermogen Pmax (W): 7.0
Dissipatiecoëfficiënt (mW/†C): ≥ 30
Temperatuurtijdconstante (S): ≤ 130 |
| 0.5/22 |
0.5 |
22 |
0.017 |
| 0.7/22 |
0.7 |
22 |
0.017 |
| 1/20 |
1 |
20 |
0.021 |
| 1.5/19 |
1.5 |
19 |
0.024 |
| 2/18 |
2 |
18 |
0.026 |
| 2.5/16 |
2.5 |
16 |
0.029 |
| 3/15.5 |
3 |
15.5 |
0.032 |
| Geliefd zijn, 15/4 |
4 |
15 |
0.039 |
| 4.7/14 |
4.7 |
14 |
0.044 |
| 5/14 |
5 |
14 |
0.047 |
| 6.8/12 |
6.8 |
12 |
0.061 |
| 7/11 |
7 |
11 |
0.064 |
| 8/10 |
8 |
10 |
0.079 |
| 10/10 |
10 |
10 |
0.084 |
| 12/9 |
12 |
9 |
0.102 |
| Gezondheid, 15/8 |
15 |
8 |
0.117 |
| 18/8 |
18 |
8 |
0.132 |
| 20/8 |
20 |
8 |
0.132 |
Deel nr.
MF73T-1 |
Res +20%
(Ω) |
Max, rustig.
Staatstroom
Lmax (A) |
Ongeveer R.
van MaxCurrent
Rmax (Ω) |
ø30 mm Chip Diameter MF73T-1 serie NTC thermistor
Maximaal nominaal vermogen Pmax (W): 8.0
Dissipatiecoëfficiënt (mW/†C): ≥ 40
Thermische tijdconstante (S): ≤ 190 |
| 0.5/30 |
0.5 |
30 |
0.013 |
| 1/30 |
1 |
30 |
0.014 |
| 1.5/25 |
1.5 |
25 |
0.016 |
| 2/23 |
2 |
23 |
0.019 |
| 2.5/20 |
2.5 |
20 |
0.023 |
| 3/19.5 |
3 |
19.5 |
0.026 |
| 4/19 |
4 |
19 |
0.031 |
| 4.7/18 |
4.7 |
18 |
0.035 |
| 5/17 |
5 |
17 |
0.037 |
| 6.8/16 |
6.8 |
16 |
0.043 |
| Geliefd zijn, 15/7 |
7 |
15 |
0.044 |
| 8/14 |
8 |
14 |
0.049 |
| 10/13 |
10 |
13 |
0.056 |
| 12/12 |
12 |
12 |
0.067 |
| Gezondheid, 15/11 |
15 |
11 |
0.078 |
| 18/10 |
18 |
10 |
0.092 |
| 29/9 |
20 |
9 |
0.113 |
Deel nr.
MF73T-1 |
Res +20%
(Ω) |
Max, rustig.
Staatstroom
Lmax (A) |
Ongeveer R.
van MaxCurrent
Rmax (Ω) |
ø35 mm Chip Diameter MF73T-1 Series NTC Thermistor
Maximaal nominaal vermogen Pmax (W): 9.0
Dissipatiecoëfficiënt (mW/†C): ≥ 55
Thermische tijdconstante (S): ≤ 280 |
| 0.5/32 |
0.5 |
32 |
0.01 |
| 1/32 |
1 |
32 |
0.011 |
| 1.5/28 |
1.5 |
28 |
0.013 |
| 2/25 |
2 |
25 |
0.017 |
| 2.5/23 |
2.5 |
23 |
0.020 |
| 3/22 |
3 |
22 |
0.023 |
| 4/21 |
4 |
21 |
0.026 |
| 4.7/20 |
4.7 |
20 |
0.029 |
| 5/19 |
5 |
19 |
0.030 |
| 6.8/18 |
6.8 |
18 |
0.035 |
| 7/17 |
7 |
17 |
0.037 |
| 8/16 |
8 |
16 |
0.041 |
| Geliefd zijn, 1/15 |
10 |
15 |
0.045 |
| 12/14 |
12 |
14 |
0.051 |
| Gezondheidszorg, 15/13 |
15 |
13 |
0.060 |
| 18/11 |
18 |
11 |
0.072 |
| 20/10 |
20 |
10 |
0.089 |
