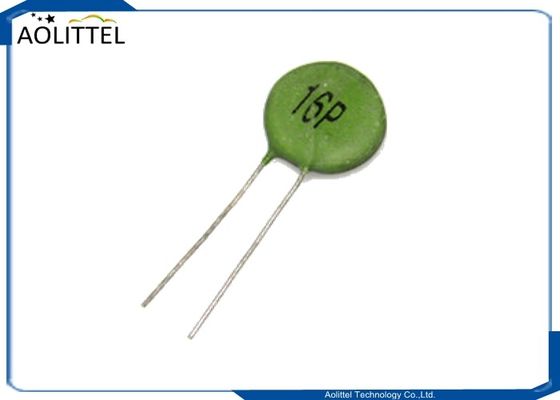

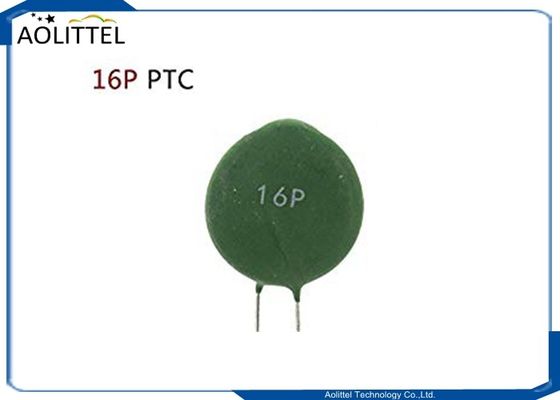

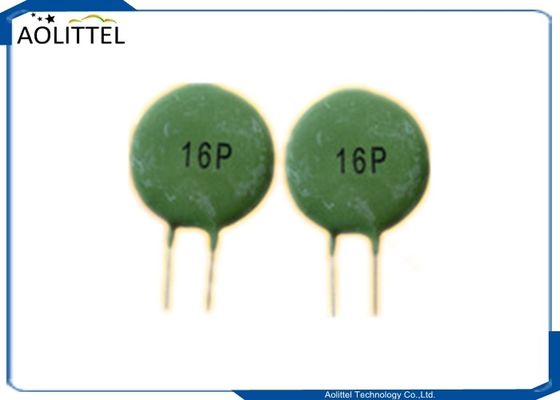

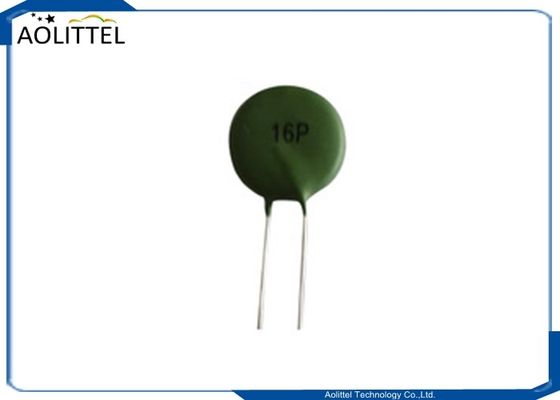

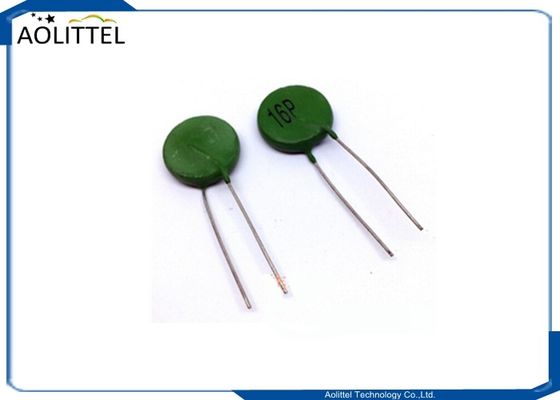

Overstroombescherming PTC thermistor SY 16P 5Ohm 265V MZ21 Voor Inverter Lasmachine
Werkingsbeginsel
Wanneer het circuit in normale werkingsomstandigheden is, is de stroom door de PTC-thermistor kleiner dan de nominale stroom.De PTC thermistor is in normale toestand en de weerstand is kleinBij storing van het schakelcircuit overschrijdt de stroom sterk de nominale stroom (2 maal de normale werkstroom),en de PTC-thermistor wordt plotseling warm., met een hoge weerstand, zodat het circuit voor beschermingsdoeleinden relatief "uit" staat.de PTC-thermistor keert automatisch terug naar een lage impedantie en het circuit hervat de normale werking.
Toepassing
Inverter lasmachine is steeds populairder in de wereld sinds technoloy vereist voor de productie, maar een goede bescherming kan verzekerd inverter lasmachine goed functioneren op lange termijn.We kunnen alle set van componenten voor overstromingsbescherming / overspanningsbescherming leveren.
| Varistor |
07D361K
10D471K 10D681K
14D330K 14D151K
20D820K 20D102K 20D121K 20D121K 20D391K 20D471K
25D431K 25D751K 25D681K 25D821K
32D431K 25D751K 32D681K 32D821K
|
| PTC-thermistor |
Vervaardiging van elektrische apparaten voor het vervaardigen van elektrische apparaten voor het vervaardigen van elektrische apparaten voor het vervaardigen van elektrische apparaten
|
| NTC-thermistor |
2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| Verstuiver |
Glas-/keramische vluchten 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU
Micro Fuse MTS/MFS/NTS/NFS/TMS/FMS 8x4x8mm
Verwijderingsinstallaties voor het gebruik van de onderstaande systemen:
|
Afmeting(mm)
|
Deel nr.
|
DMAX |
W±1.0 |
TMAX |
Fd±0.05 |
| 16P ((MZ21-P500RMN) |
18.0 |
5.0 |
5.0 |
0.8 |
Elektrische prestaties
|
Deel nr.
|
Geclassificeerd
weerstand
(25°C±1°C)
|
Schakelaar
temperatuur
(± 7°C)
|
Weerstand.
Spanning
Ac
|
Niet-opererende stroom
(bij 40°C)
|
Typische rijststroom
|
Werktemperatuurbereik
|
| MZ21-P500RMN |
5Ω±20% |
120°C |
300 V |
450 mA |
900 mA |
-10°C tot +45°C |
Nummering van onderdelen
MZ 21 - P 5 R M N
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①: PTC-thermistor
②: productsoort 2-stroomlimieter 3-vertragingstijd
③: 1-coating type 2-plastic type 3-leeg type
④: Schakeltemperatuur P 120C
⑤: Weerstandswaarde- 5 Ohm
⑥Ohm.
⑦:Tolerantie K:±10%, M:±20%, N:±25%
⑧:Diameter van de chip N:Ф16mm
Temperatuur-weerstandscurve
Curve van de huidige tijd
Vervaardigingsproces
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
De productie
Vervanging van het nummer van het dwarsdeel
MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265 SPMZB-9H25RH265,SPMZB-9Z1R0H15,SPMZB-9Z1R2H15,SPMZB-9Z1R8H15
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100,WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,WMZ12A-62RM075,WMZ12A-68RM045,WMZ12A-68RM050,WMZ12A-68RM055,WMZ12A-68RM060De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde gegevens moeten worden verzameld in een van de volgende verzamelingen:WMZ12A-151M030,WMZ12A-151M035,WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,WMZ12A-102M004,WMZ12A-152M003,WMZ12A-222M002
