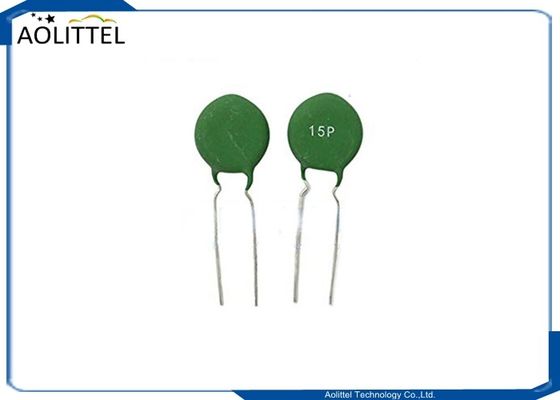

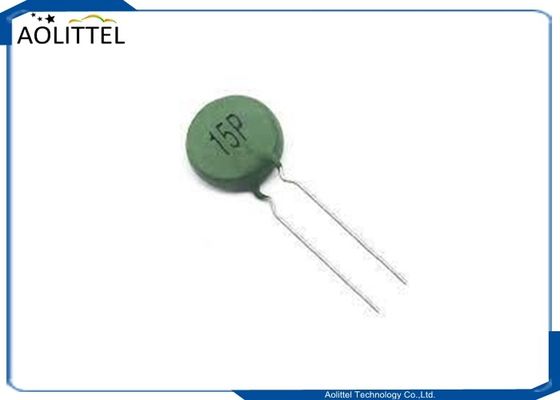

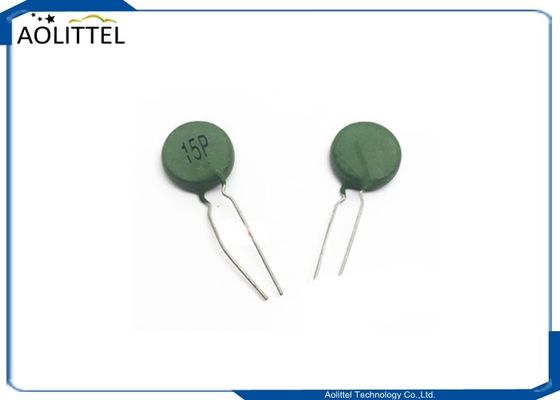

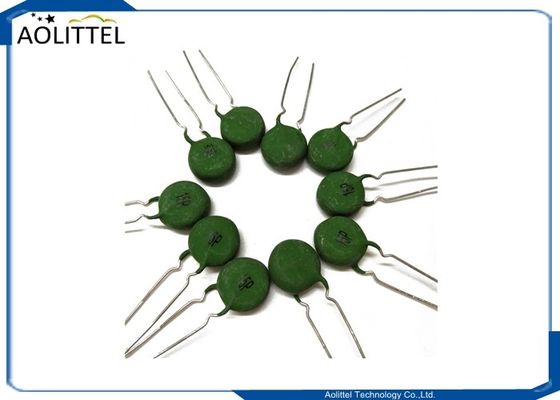

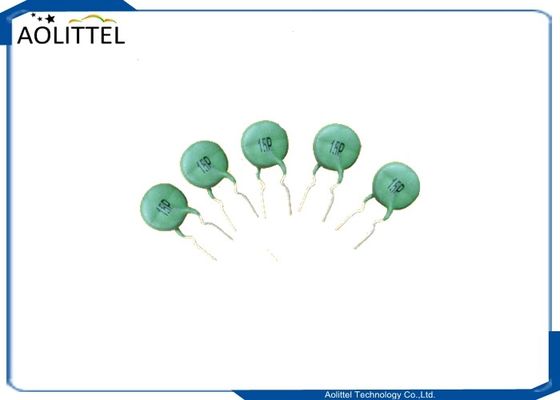

15mm Thermistor PTC 15P 15mm Hoogte 5mm 100R 120 Graad Thermische Weerstand 200mA Groen voor Telecommunicatieac Kring

15mm Thermistor PTC 15P 15mm Pitch 5mm 100R 120Degree Thermal Resistor 200mA Groen Voor Telecom AC Circuit

Werkingsbeginsel

15P (100R) 16P (5R) 19P (100R) MZ126A (12R)

Wanneer het circuit in normale werkingsomstandigheden is, is de stroom door de PTC-thermistor kleiner dan de nominale stroom.De PTC thermistor is in normale toestand en de weerstand is kleinBij storing van het schakelcircuit overschrijdt de stroom sterk de nominale stroom (2 maal de normale werkstroom),en de PTC-thermistor wordt plotseling warm., met een hoge weerstand, zodat het circuit voor beschermingsdoeleinden relatief "uit" staat.de PTC-thermistor keert automatisch terug naar een lage impedantie en het circuit hervat normaal functioneren.

Montage

Kan worden gemonteerd door middel van krachtopknapping, eenzijdig geladen of dubbelzijdig.

GEBRUIKEN

• Thermische actuatoren en kleppen

• Verwarmingsplaten

• Verdampingsapparaten

• Verwarmingstoestellen

Toepassing - Ander deel

Inverter lasmachine is steeds populairder in de wereld sinds technoloy vereist voor de productie, maar een goede bescherming kan verzekerd inverter lasmachine goed functioneren op lange termijn.We kunnen alle set van componenten voor overstromingsbescherming / overspanningsbescherming leveren.

Afmeting(mm)

Elektrische prestaties

Vervaardigingsproces

Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .

De productie

- Bescherming tegen overstromingen

Als het gaat om overstromingsbescherming van elektronische apparatuur, zijn zekeringen al lange tijd de standaardoplossing.

Wanneer ze opengaan, stoppen ze de stroom van elektriciteit volledig, wat de gewenste reactie kan zijn.De gebruiker moet zich bewust zijn van de mogelijke oorzaken van de overbelasting, zodat corrigerende maatregelen kunnen worden genomen..

Toch zijn er omstandigheden en circuits waarin automatisch herstel van een tijdelijke overbelasting zonder tussenkomst van de gebruiker wenselijk is.Thermisters met een positieve temperatuurcoëfficiënt (PTC) (ook wel terugstelbare veiligheidsbeschermers of polymeren met een positieve temperatuurcoëfficiënt (PPTC) genoemd) zijn een uitstekende manier om dit soort bescherming te bereiken..

Hoe werkt een PTC

Een PTC bestaat uit een stuk polymeermateriaal geladen met geleidende deeltjes (meestal koolstofzwart).Bij kamertemperatuur is het polymeer in een halfkristallijn toestand en raken de geleidende deeltjes elkaar aan., die meerdere geleidende paden vormen en een lage weerstand bieden (in het algemeen ongeveer twee keer zo groot als die van een afzuur van dezelfde capaciteit).

Wanneer de stroom door de PTC gaat, wordt het vermogen (P = I2R) verspreid en stijgt de temperatuur.De PTC blijft in een lage weerstand en het circuit werkt normaal..

Wanneer de stroom de nominale trip stroom ((Itrip) overschrijdt, wordt de PTC plotseling verwarmd.

This causes the resistance to increase rapidlyby several orders of magnitude and reduces the current to a low(leakage) value just sufficient to keep the PTC in thehigh-resistance state — generally from around tens toseveral hundred milliamps at rated voltage (Vmax)Wanneer de stroom wordt uitgeschakeld, koelt het apparaat af en keert het terug naar de lage weerstand.

PTC- en veiligheidsparameters

Net als een zekering is een PTC geschikt voor de maximale kortcircuitstroom (Imax) die het kan onderbreken bij een nominale spanning.De onderbrekingscapaciteit van zekeringen van de maten die in de hier besproken toepassingen kunnen worden gebruikt, kan variëren van 35 tot 101000 A bij nominale spanning.

De nominale spanning voor een PTC is beperkt.PTC's voor algemeen gebruik zijn niet meer dan 60 V (er zijn PTC's voor telecomtoepassingen met een onderbrekingsspanning van 250 en 600 V,Maar hun werkspanning is nog steeds 60 V); SMT- en kleine cartridge-sluiters zijn verkrijgbaar met een vermogen van 32 tot 250 V of meer.

De nominale werkstroom voor PTC's varieert van ongeveer 9 A, terwijl het maximumniveau voor zekeringen van de hieronder behandelde soorten 20 A kan overschrijden, waarvan sommige tot 60 A kunnen worden bereikt.

De bruikbare boventemperatuurgrens voor een PTC is in het algemeen 85°C, terwijl de maximale werktemperatuur voor SMT-sluiters met dunne film 90°C en voor SMT-sluiters met kleine cartridges 125°C is.Zowel PTC's als zekeringen vereisen een afkoeling bij temperaturen boven 20°C., hoewel PTC's gevoeliger zijn voor temperatuur.

Bij het ontwerpen van een overstromingsbeschermingsinrichting dient rekening te worden gehouden met factoren die van invloed kunnen zijn op de werktemperatuur, met inbegrip van het effect op de warmteafvoer van leidingen/spuren, eventuele luchtstroom,en nabijheid van warmtebronnenDe snelheid van reactie voor een PTC is vergelijkbaar met die van een tijdvertrager.

Gemeenschappelijke PTC-toepassingen

Much of the design work for personal computersand peripheral devices is strongly influenced by the Microsoft andIntel System Design Guide which states that “Using a fusethat must be replaced each time an overcurrent condition occurs isunacceptableDe SCSI-standaard voor deze grote markt bevatte ook een verklaring dat in plaats van een zekering een positieftemperatuurcoëfficiënt moet worden gebruikt om de maximale hoeveelheid stroom te beperken.

PTC's worden gebruikt voor secundaire overstromingsbescherming van telefooncentrale-bureautoestellen, apparatuur op klantenlocaties, alarmsystemen, set-top-boxen, VOIP-apparatuur,en abonneelijninterface circuitsZe bieden primaire bescherming voor batterijpakketten, batterijopladers, autodeurslotten, USB-poorten, luidsprekers en PoE.

SCSI-plug-and-play-toepassingen die van PTC's profiteren, omvatten het moederbord en de vele randapparatuur die vaak aan de computerpoorten kunnen worden aangesloten en losgekoppeld.printerDe mogelijkheid om na het corrigeren van de fout opnieuw te starten, is bijzonder aantrekkelijk.

Een PTC kan schijfstations beschermen tegen potentieel schadelijke overstromen als gevolg van overmatige stroom door een storing van de stroomvoorziening.In de uitgangscircuits kunnen individuele PTC's worden geplaatst om elke belasting te beschermen wanneer er meerdere belastingen ofcircuits zijn..

Overstromingen van de motor kunnen een overmatige hitte veroorzaken die de isolatie van de wikkeling kan beschadigen en voor kleine motoren zelfs een storing van de wikkels van de draden met een zeer kleine diameter kan veroorzaken.De PTC zal over het algemeen niet op gang komen bij normale motorstartstromen,maar zal handelen om te voorkomen dat een aanhoudende overbelasting schade veroorzaakt.

Transformatoren kunnen beschadigd raken door overstromen veroorzaakt door stroomstoring, en de stroombeperkende functie van aPTC kan bescherming bieden.De PTC bevindt zich aan de belastingzijde van de transformator.

Zekerheid of PTC?

De volgende procedure helpt bij het selecteren en aanbrengen van het juiste onderdeel.Hulp is ook beschikbaar bij de leveranciers van apparaten.Voor onpartijdig advies is het verstandig om te zoeken naar een bedrijf dat zowel veiligheids- als PTC-technologie aanbiedt.

1De werking van het circuit moet worden bepaald met inachtneming van:

Normale werkstroom in ampères

Normale bedrijfsspanning in volt

Maximale onderbrekingsstroom

Omgevingstemperatuur/kwalificatie

Typische overbelastingstroom

Vereiste openingstijd bij specifieke overbelasting

Verwachte tijdelijke pulsen

Herstelbaar of eenmalig

Goedkeuringen van het agentschap

Montage-type/vormfactor

Typische weerstand (in circuit):

2. Selecteer een potentieel circuitbeschermingscomponent (zie tabel)

3- Raadpleeg de tijd-stroomcurve (T-C) om te bepalen of het geselecteerde onderdeel binnen de beperkingen van de toepassing zal werken.

4.Zorg ervoor dat de toepassingsspanning minder dan of gelijk is aan de nominale spanning van het apparaat en dat de werktemperatuurgrens binnen de door het apparaat gespecificeerde grenzen ligt.thermisch gehalte Ihoud met behulp van de onderstaande vergelijking.

Ik hou het vast.

Thermische afnemende factor

5Vergelijk de maximale afmetingen van het apparaat met de beschikbare ruimte in de applicatie.

6- onafhankelijk de geschiktheid en prestaties in de werkelijke toepassing testen en evalueren.
