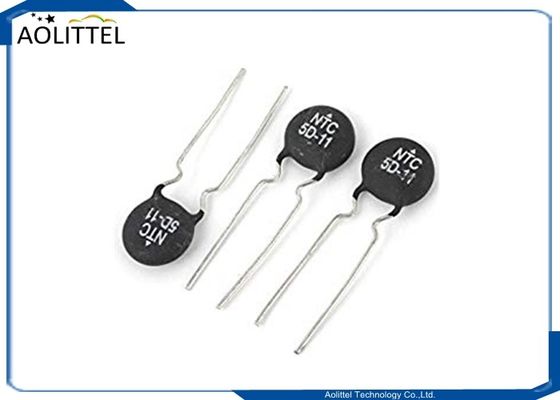

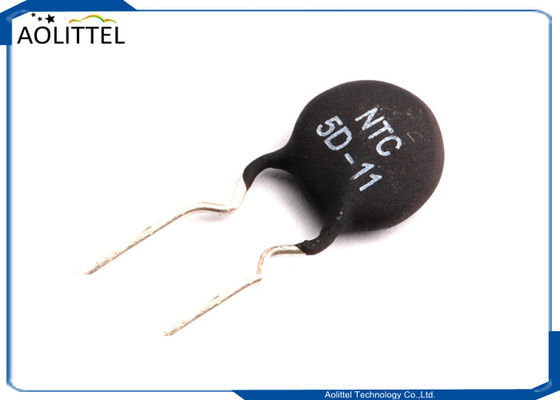

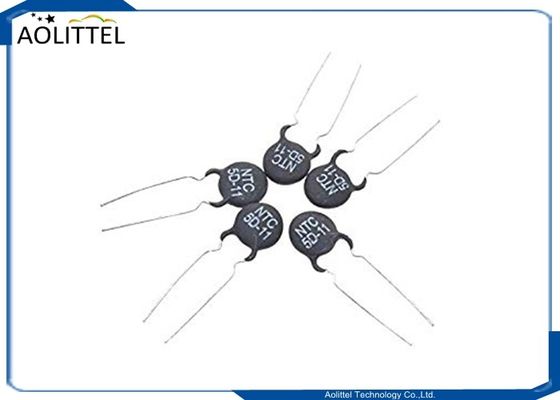

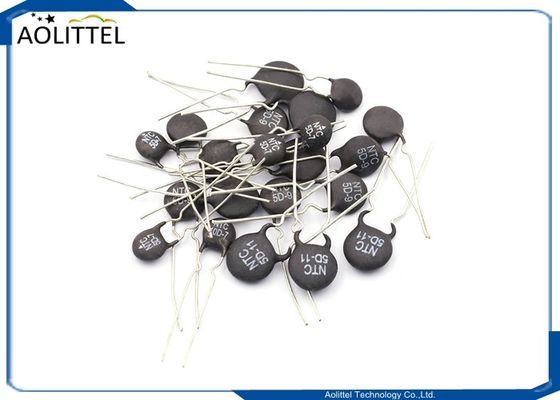

5 ohm 4A door de Stroom die van de de Thermistorschommeling van de Gatenmacht NTC het Lood van MF72-5D-11 7.5mm het Uit elkaar plaatsen beperken

5 Ohm 4A door het gat Power NTC Thermistor Overspanningstroom Beperkende MF72-5D-11 7.5mm Loodafstand

Beschrijving

* De NTC-thermistors zijn betrouwbaar en stabiel, met een breed bereik van overstroomregeling.
* Met hun kleine afmetingen en grote vermogen hebben ze een sterke vermogen om de stroom te remmen.
* Grote materiaalconstante (B-waarde) met kleine residuele weerstand.
* Thermische schokbestendigheid, met een breed werktemperatuurbereik.
* Wordt gebruikt voor het regelen van de binnenstroming van motoren, verwarmers, bolspanningsstabilisatoren, elektronische energiebesparende lampen, elektronische rectificatoren en andere elektronische installaties.

Opmerking: de thermistor mag niet parallel in het circuit worden gebruikt.

Specificatie

* Productnaam: NTC thermistor
* Kleur: Zwart, zilveren tint
* Materiaal: keramiek, metaal
* Model: 5D-11
* Nulvermogensweerstand @ 25C: 5 Ohm
* B Waarde: >/=2700
* Termische hersteltijd coëfficiënt: 45 s
* Constante thermische dissipatie: 13 MW/C
* Werktemperatuur: -50-200C
* Maximale vaste stroom: 4A
* 25C Isolatie Maximale weerstand: = 0,139 Ohm
* Loodtype: Radiële richting
* Vorm van het lood: Informatie
* Pin Pitch: 7,5 mm
* Loodgrootte (ongeveer): 0,7 x 25 mm / 0,03 x 1 inch (D*L)
* Lichaamsgrootte (ongeveer): 11 x 4,8 mm / 0,43 x 0,19 inch (D * T)

Hoe kies je het juiste type NTC-thermistor om de binnenstroom voor capacitieve toepassingen te beperken?

Inrush-stroom verwijst naar de maximale, ogenblikkelijke invoerstroom die wordt getrokken wanneer stroom wordt aangebracht op de voedingsbron van een elektronisch systeem.Een DC-systeem heeft een ingangscondensator en een ac-ingangsysteem heeft een ingangs rectificator en een condensator die een hoge inrush-stroom kunnen vertonen wanneer de bijbehorende apparatuur wordt ingeschakeldAls er geen maatregelen worden genomen om deze binnenstroom tot een minimum te beperken, kan dit stroomvoorzieningen beschadigen en de levensduur van de apparatuur verkorten.Een veilige en kostenefficiënte manier om de binnenstroom te verminderen is het gebruik van een binnenstroombeperker (overstromingsbeperker), een speciaal type thermistor met een negatieve temperatuurcoëfficiënt (NTC).

Inrush-stroom treedt op op het moment dat de schakelaar wordt ingedrukt.Dit gebeurt omdat de invoer filter condensator fungeert als een korte en zijn minimale equivalent serie weerstand (ESR) en lijn weerstand zijn slechts een paar milliohm, wat kan leiden tot een hoge binnenstroom.

Er zijn vier factoren die van invloed kunnen zijn op de binnenstroom:

1. Energie van de binnenstroom
2. Minimale weerstand van de NTC-thermistor (bij t = 0)
3. Steady-state stroom
4. Omgevingstemperatuur

We zullen de details van deze vier items presenteren. Eerst zullen we kijken naar de energie van de binnenstroom, die wordt veroorzaakt door ingangscondensatoren, uitgedrukt als:

(vergelijking 1)

Waar:

E = Energie van de binnenstroom
C = capaciteitswaarde (F)
VPEAK= resulterende piekspanning

De minimale weerstand die de NTC-thermistor vereist, zal variëren van toepassing tot toepassing, afhankelijk van de lijnspanning, de piekstroming,en de gewenste inrush-stroombeperking als gevolg van veiligheids- en schakelaarspecificatiesAls vuistregel geldt dat indien de maximaal toegestane binnenstroom niet bekend is,de specificaties van de diodebrug of de oscilloscoopmetingen van de binnenstroom bepalen de minimale weerstand die de NTC-thermistor vereistNormaal gesproken is een derde van de waargenomen binnenstroom van de oscilloscoopmetingen aanvaardbaar.

Bijvoorbeeld:

(vergelijking 2)

Waar:
RMin.= Minimale weerstand van de NTC-thermistor bij t = 0 en temperatuur = 25 oC
Ik...Beperking= Gewenst inrush-stroomlimiet
De werkstroom moet gelijk zijn aan of lager zijn dan de vaste stroom van de NTC-thermistor.

De maximale steady-state stroom kan worden gevonden door:

(vergelijking 3)

Waar:
Ik...Maximaal= Maximale vaste stroom
Uitgangsvermogen = Uitgangsvermogen van de transformator
Efficiëntie = Efficiëntie van de transformator
Invoerspanning = Minimale invoerspanning

In sommige toepassingen wordt de NTC-thermistor omzeild met een getimede relais na de binnenstroom.het is het beste om een thermistor te kiezen die steady-state stroom kan verwerken in het geval dat de relais faalt.

De omgevingstemperatuur bepaalt of er behoefte is aan:

• Vermindering van de weerstand
• Afschrijving van vaste stroom

De nominale weerstand van de NTC-thermistor is 25 oC, dus voor omgevingstemperaturen boven 25 oC is een vermindering van de nominale weerstand nodig, aangezien de weerstand van de thermistor lager zal zijn.Ametherm (weerstand/tijd) R/T-curves bepalen hoeveel de-rating nodig is.
