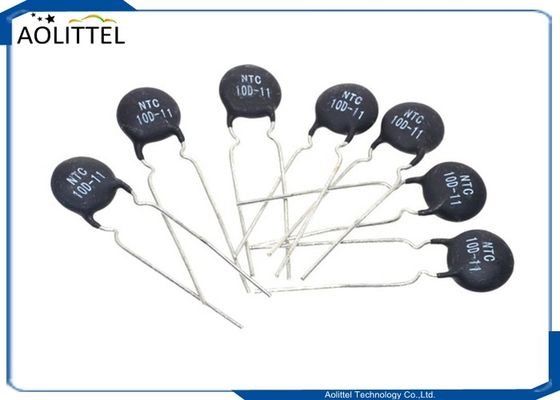

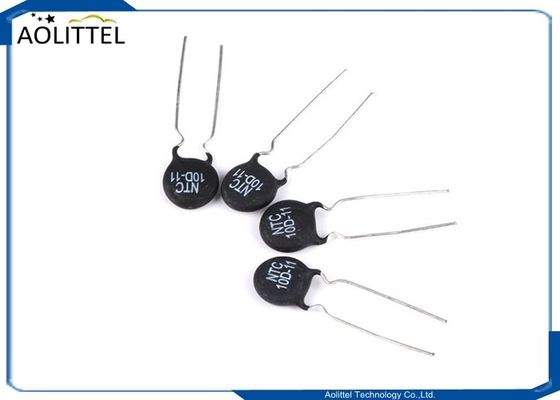

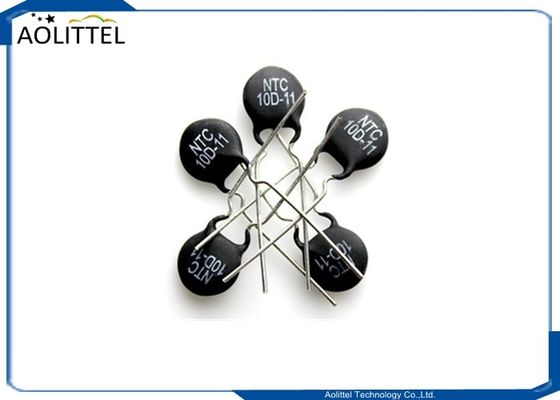

Inrush Current Suppressors 10D-11 Disc NTC Thermistor 11mm 3A 10 Ohm +/-20% 10D11 P7.5mm
Parameters van een thermistor met inrush-stroomlimieter MF 72 NTC-serie
| V/N |
R25(Ω) |
R-tolerantie |
IMAX (A) |
IB(A) |
RS(Ω) |
δ ((Mw/°C) |
τ(Sec) |
| 5D |
|
|
|
|
|
|
|
| 5D-5 |
5 |
± 20% |
1 |
2 |
0.353 |
6 |
20 |
| 10D-5 |
10 |
± 20% |
0.7 |
1.4 |
0.771 |
6 |
20 |
| 15D-5 |
15 |
± 20% |
0.6 |
1.2 |
0.9 |
6 |
20 |
| 22D-5 |
22 |
± 20% |
0.6 |
1.2 |
0.9 |
6 |
20 |
| 33D-5 |
33 |
± 20% |
0.5 |
1 |
1.2 |
6 |
20 |
| 47D-5 |
47 |
± 20% |
0.4 |
0.8 |
1.5 |
6 |
20 |
| 68D-5 |
58 |
± 20% |
0.4 |
0.8 |
2.1 |
6 |
20 |
| 200D-5 |
200 |
± 20% |
0.1 |
0.2 |
6.259 |
6 |
20 |
| 9D |
|
|
|
|
|
|
|
| 3D-9 |
3 |
± 20% |
4 |
8 |
0.12 |
11 |
35 |
| 4D-9 |
4 |
± 20% |
3 |
6 |
0.19 |
11 |
35 |
| 5D-9 |
5 |
± 20% |
3 |
6 |
0.21 |
11 |
34 |
| 6D-9 |
6 |
± 20% |
2 |
4 |
0.315 |
11 |
34 |
| 8D-9 |
8 |
± 20% |
2 |
4 |
0.4 |
11 |
32 |
| 10D-9 |
10 |
± 20% |
2 |
4 |
0.458 |
11 |
32 |
| 12D-9 |
1 |
± 20% |
1 |
2 |
0.652 |
11 |
31 |
| 16D-9 |
16 |
± 20% |
1 |
2 |
0.802 |
11 |
30 |
| 20D-9 |
20 |
± 20% |
1 |
2 |
0.864 |
11 |
30 |
| 22D-9 |
22 |
± 20% |
1 |
2 |
0.95 |
11 |
30 |
| 30D-9 |
30 |
± 20% |
1 |
2 |
1.022 |
11 |
30 |
| 33D-9 |
33 |
± 20% |
1 |
2 |
1.124 |
11 |
30 |
| 50D-9 |
50 |
± 20% |
1 |
2 |
1.252 |
11 |
30 |
| 60D-9 |
60 |
± 20% |
0.8 |
1.6 |
1.502 |
11 |
30 |
| 80D-9 |
80 |
± 20% |
0.8 |
1.6 |
2.01 |
11 |
30 |
| 120D-9 |
120 |
± 20% |
0.8 |
1.6 |
3.015 |
11 |
30 |
| 200D-9 |
200 |
± 20% |
0.5 |
1 |
5.007 |
11 |
32 |
| 400D-9 |
400 |
± 20% |
0.2 |
0.4 |
9.852 |
11 |
32 |
| 11D |
|
|
|
|
|
|
|
| 2.5D-11 |
2.5 |
± 20% |
5 |
10 |
0.095 |
13 |
43 |
| 3D-11 |
3 |
± 20% |
5 |
10 |
0.1 |
13 |
43 |
| 4D-11 |
4 |
± 20% |
4 |
8 |
0.15 |
13 |
44 |
| 5D-11 |
5 |
± 20% |
4 |
8 |
0.156 |
13 |
45 |
| 6D-11 |
6 |
± 20% |
3 |
6 |
0.24 |
13 |
45 |
| 8D-11 |
8 |
± 20% |
3 |
6 |
0.255 |
14 |
47 |
| 10D-11 |
10 |
± 20% |
3 |
6 |
0.275 |
14 |
47 |
| 12D-11 |
12 |
± 20% |
2 |
4 |
0.462 |
14 |
48 |
| 16D-11 |
16 |
± 20% |
2 |
4 |
0.47 |
14 |
50 |
| 20D-11 |
20 |
± 20% |
2 |
4 |
0.512 |
15 |
52 |
| 22D-11 |
22 |
± 20% |
2 |
4 |
0.563 |
15 |
52 |
| 30D-11 |
30 |
± 20% |
1.5 |
3 |
0.667 |
15 |
2 |
| 33D-11 |
33 |
± 20% |
1.5 |
3 |
0.734 |
15 |
52 |
| 50D-11 |
50 |
± 20% |
1.5 |
3 |
1.021 |
15 |
52 |
| 60D-11 |
60 |
± 20% |
1.5 |
3 |
1.212 |
15 |
52 |
| 80D-11 |
80 |
± 20% |
1.2 |
2.4 |
1.656 |
15 |
52 |
| 13D |
|
|
|
|
|
|
|
| 1.3D-13 |
1.3 |
± 20% |
7 |
14 |
0.062 |
13 |
60 |
| 1.5D-13 |
1.5 |
± 20% |
7 |
14 |
0.073 |
13 |
60 |
| 2.5D-13 |
2.5 |
± 20% |
6 |
12 |
0.088 |
13 |
60 |
| 3D-13 |
3 |
± 20% |
6 |
12 |
0.092 |
14 |
60 |
| 4D-13 |
4 |
± 20% |
5 |
10 |
0.12 |
15 |
67 |
| 5D-13 |
5 |
± 20% |
5 |
10 |
0.125 |
15 |
68 |
| 6D-13 |
6 |
± 20% |
4 |
8 |
0.17 |
15 |
65 |
| 7D-13 |
7 |
± 20% |
4 |
8 |
0.188 |
15 |
65 |
| 8D-13 |
8 |
± 20% |
4 |
8 |
0.194 |
15 |
60 |
| 10D-13 |
10 |
± 20% |
4 |
8 |
0.206 |
15 |
62 |
| 12D-13 |
12 |
± 20% |
3 |
6 |
0.316 |
16 |
62 |
| 15D-13 |
15 |
± 20% |
3 |
6 |
0.335 |
16 |
60 |
| 16D-13 |
16 |
± 20% |
3 |
6 |
0.338 |
16 |
60 |
| 20D-13 |
20 |
± 20% |
3 |
6 |
0.372 |
16 |
65 |
| 30D-13 |
30 |
± 20% |
2.5 |
5 |
0.517 |
16 |
65 |
| 47D-13 |
47 |
± 20% |
2 |
4 |
0.81 |
17 |
65 |
| 120D-13 |
120 |
± 20% |
1.5 |
3 |
2.124 |
16 |
65 |
| 15D |
|
|
|
|
|
|
|
| 1.5D-15 |
1.3 |
± 20% |
8 |
16 |
0.048 |
18 |
68 |
| 1.5D-15 |
1.5 |
± 20% |
8 |
16 |
0.052 |
19 |
69 |
| 3D-15 |
3 |
± 20% |
7 |
14 |
0.075 |
18 |
76 |
| 5D-15 |
5 |
± 20% |
6 |
12 |
0.112 |
20 |
76 |
| 6D-15 |
6 |
± 20% |
5 |
10 |
0.155 |
20 |
80 |
| 7D-15 |
7 |
± 20% |
5 |
10 |
0.173 |
20 |
80 |
| 8D-15 |
8 |
± 20% |
5 |
10 |
0.178 |
20 |
80 |
| 10D-15 |
10 |
± 20% |
5 |
10 |
0.18 |
20 |
75 |
| 12D-15 |
12 |
± 20% |
4 |
8 |
0.25 |
20 |
75 |
| 15D-15 |
15 |
± 20% |
4 |
8 |
0.268 |
21 |
85 |
| 16D-15 |
16 |
± 20% |
4 |
8 |
0.276 |
21 |
70 |
| 20D-15 |
20 |
± 20% |
4 |
8 |
0.288 |
17 |
86 |
| 30D-15 |
30 |
± 20% |
3.5 |
7 |
0.438 |
18 |
75 |
| 47D-15 |
47 |
± 20% |
3 |
6 |
0.68 |
21 |
86 |
| 120D-15 |
120 |
± 20% |
2.5 |
5 |
1.652 |
22 |
87 |
| 20D |
|
|
|
|
|
|
|
| 0.7D-20 |
0.7 |
± 20% |
12 |
24 |
0.018 |
25 |
89 |
| 1.3D-20 |
1.3 |
± 20% |
9 |
18 |
0.037 |
24 |
88 |
| 3D-20 |
3 |
± 20% |
8 |
16 |
0.055 |
24 |
88 |
| 5D-20 |
5 |
± 20% |
7 |
14 |
0.087 |
23 |
87 |
| 6D-20 |
6 |
± 20% |
6 |
12 |
0.113 |
25 |
103 |
| 8D-20 |
8 |
± 20% |
6 |
12 |
0.142 |
25 |
105 |
| 10D-20 |
10 |
± 20% |
6 |
12 |
0.162 |
24 |
102 |
| 12D-20 |
12 |
± 20% |
5 |
10 |
0.195 |
24 |
100 |
| 16D-20 |
16 |
± 20% |
5 |
10 |
0.212 |
25 |
100 |
Inleiding
Krachtthermistoren, ook bekend als Inrush Current Suppressors, zijn een subcategorie van NTC (Negative Temperature Coefficient) thermistoren.Krachtthermistors maken gebruik van de zelfverwarming eigenschappen van NTC-thermistors die zelfverwarming met stroomstroom, waardoor de weerstand drastisch afneemt.
Krachtthermistors maken gebruik van de kenmerken van NTC-thermistors waarbij een apparaat opwarmt wanneer er stroom doorheen stroomt, en deze zelfverwarming veroorzaakt een dramatische afname van de weerstand.Aolittel's vermogenstermistoren zijn goedkoper dan conventionele vermogenstermistoren, als gevolg van lagere productiekosten

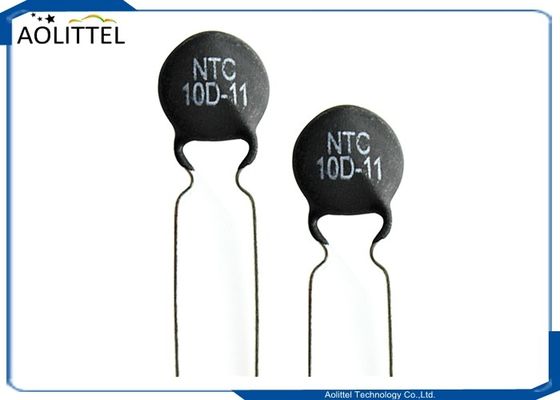

Specificatie voor Inrush Current Limiter Thermistor MF72 NTC 10D11
| Nulvermogensweerstand @ 25°C |
10Ω±20% |
| Bij benadering: weerstand @ maximale stroom |
3A |
| Coëfficiënt thermische hersteltijd |
14 |
| Constante thermische dissipatie |
47 |
| Werktemperatuur |
-55 ~ +200 graden |
| B-waarde |
2800k±10% |
Toepassing
Het wordt gebruikt voor het regelen van de stroom van motoren, verschillende verwarmers, bolspanningsstabilisatoren, elektronische energiebesparende lampen, elektronische rechtgevers en andere elektronische installaties.
Veilig, betrouwbaar, stabiel, met een breed bereik van overstromingscontrole.
Kleine grootte, groot vermogen, met een sterk vermogen om overspanningsstroom te remmen.
Grote materiaalconstante (B-waarde) met kleine residuele weerstand.
Thermische schokbestendigheid, met een breed bereik aan bedrijfstemperatuur.
Schakelstroomvoorzieningen, adapters, LCD-tv's, plasma-tv's, airconditioners, DVD-spelers, audiotoestellen, LCD-projectoren, kopieermachines, pc's, printers, kantoorapparatuur,elektrische voedingsmiddelen voor spelmachines, enz.
Nieuw ontwikkelde inrush current limiting power NTC thermistor verhoogde max. operationele stroom.
| Deel nr. |
R25 (ohm) |
Maximale stabiele stroom ((A) |
Bij maximale stroom (Ω) |
Maximaal nominaal vermogen Pmax.(W) |
Dissipatiefactor (mW/oC) |
Temperatuurtijdconstante (s) |
Afmetingen (mm) |
| Dmax |
Tmax |
H |
H 0 |
d |
Pinformulier |
| D15mm 2,5 ohm/9,5A |
2.5 ohm |
9.5A |
0.044 |
3.5W |
22 minuten. |
Maximaal 75 |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
innerlijk geknipt |
| D15mm 5 ohm/8A |
5 ohm |
8A |
0.058 |
3.5W |
22 minuten. |
Maximaal 75 |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
innerlijk geknipt |
| D15mm, 10 ohm/7A |
10 ohm |
7A |
0.098 |
3.5W |
22 minuten. |
Maximaal 75 |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
innerlijk geknipt |
| D20mm 1 ohm/16A |
1 ohm |
16A |
0.027 |
5W |
28 minuten. |
maximaal 110 |
22.5 |
7 |
24.7 |
/ |
10 |
recht |
| D20mm 5 ohm/12A |
5 ohm |
12A |
0.047 |
5W |
28 minuten. |
maximaal 110 |
22.5 |
7 |
24.7 |
/ |
10 |
recht |
| D20mm, 10 ohm/8A |
10 ohm |
8A |
0.085 |
5W |
28 minuten. |
maximaal 110 |
22.5 |
7 |
24.7 |
/ |
10 |
recht |
| D25mm, 1 ohm/20A |
1 ohm |
20A |
0.021 |
7W |
30 minuten. |
maximaal 130 |
29 |
8 |
33 |
/ |
10 |
recht |
| D25mm, 5 ohm/14A |
5 ohm |
14A |
0.047 |
7W |
30 minuten. |
maximaal 130 |
29 |
8 |
33 |
/ |
10 |
recht |
| D25mm, 10 ohm/10A |
10 ohm |
10A |
0.084 |
7W |
30 minuten. |
maximaal 130 |
29 |
8 |
33 |
/ |
10 |
recht |
| D30mm, 1 ohm/30A |
1 ohm |
30A |
0.014 |
8W |
40 min. |
Maximaal 190 |
36 |
8.5 |
40 |
/ |
18 |
recht |
| D30mm, 10 ohm/13A |
10 ohm |
13A |
0.056 |
8W |
40 min. |
Maximaal 190 |
36 |
8.5 |
40 |
/ |
18 |
recht |
Voorzichtigheid
• Bij aanwending van kracht op de looddraad kunnen de verbindingen van de benen scheuren of scheuren optreden.
• Kan tijdens het gebruik verhit raken.materialen die in de directe omgeving worden gebruikt en de indeling van andere elektrische componenten.
• Gebruik niet twee of meer vermogensthermistors op een rij.
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
Wij zijn een fabriek die in 2002 is opgericht.
Q2: Kan ik gratis condensatormonsters krijgen?
Natuurlijk, er zijn monsters beschikbaar.
Q3: Kan Aolittel OEM of ODM voor mij doen?
Natuurlijk, OEM en ODM zijn beschikbaar.
kwaliteitsacceptatiecriteria en condensatorontwerpeisen.
V4:Hoe kan ik bepalen of een ntc-thermistor goed of slecht is?
Weerstand bij 25°C, diameter, thermische tijd, max.
V5: Heeft Aolittel ooit dergelijke elektronische condensatoren naar mijn land geëxporteerd?
We hebben met succes geëxporteerd naar Azië, Europa, Zuid-Amerika, het Midden-Oosten, enz.
V6: Waar is uw fabriek gevestigd?
We hebben vijf fabrieken, ons verkoopcentrum ligt in Donggaun City, Guangdong Provincie.
Inrush Current Limiter Surge Suppression Power NTC thermistor Betrouwbaarheidsgegevens
|
Test
|
Standaard
|
Testomstandigheden
|
ΔR25/R25 (typisch)
|
Opmerkingen
|
| Opbergen in droge warmte |
IEC 60068-2-2 |
Opberging bij temperatuur van de bovenste categorie Temperatuur: 125oC Tijd: 1000 uur |
< 10%
|
Geen zichtbare schade |
| Bewaar in vochtige warmte, steady state |
IEC 60068-2-3 |
Luchttemperatuur: 40°C Relatieve luchtvochtigheid: 93% Duur: 21 dagen |
< 5%
|
Geen zichtbare schade |
| Snelle temperatuurcyclus |
IEC 60068-2-14 |
Onderste testtemperatuur: -55oC Boventesttemperatuur: 125oC Aantal cycli: 10 |
< 10%
|
Geen zichtbare schade |
| Uithoudendheid |
|
I=Imax t: 1000 uur |
< 10%
|
Geen zichtbare schade |
| Cyclische uithoudingsvermogen |
|
I=Imax, 1000 cycli On-time=1 min Koeltijd=6 min |
< 10%
|
|
| Transiente belasting |
|
Capaciteit=CT Aantal cycli: 1000 |
< 5%
|
Geen zichtbare schade |
Inrush Current Limiting Surge Suppression Power NTC Thermistor Toepassingsvoorzieningen
1) Voor het beperken van de binnenstroom moet de NTC-thermistor in serie met het belastingcircuit worden aangesloten.Inrush-stroombeperkers mogen niet parallel worden aangesloten..
2) In het algemeen hebben inrush-stroombeperkers tijd nodig om terug te keren naar de koude toestand, waarin ze door hun hoge weerstand een adequate inrush-stroombeperking kunnen bieden.De afkoeltijd is afhankelijk van de omgeving.
3) Er dient rekening mee te worden gehouden dat de omgeving van de NTC-thermistor behoorlijk heet kan worden.Zorg ervoor dat de aangrenzende componenten op voldoende afstand van een thermistor worden geplaatst om een goede koeling van de thermistor mogelijk te maken.
4) Zorg ervoor dat de aangrenzende materialen zijn ontworpen om te werken bij temperaturen die vergelijkbaar zijn met de oppervlaktetemperatuur van de thermistor.Zorg ervoor dat de omringende onderdelen en materialen deze temperatuur kunnen weerstaan.
5) Zorg ervoor dat de thermistoren voldoende geventileerd zijn om oververhitting te voorkomen.
6) Vermijd besmetting van het thermistoroppervlak.
7) Vermijd contact van NTC-thermistors met vloeistoffen en oplosmiddelen.
Uw bericht moet tussen de 20-3.000 tekens bevatten!
