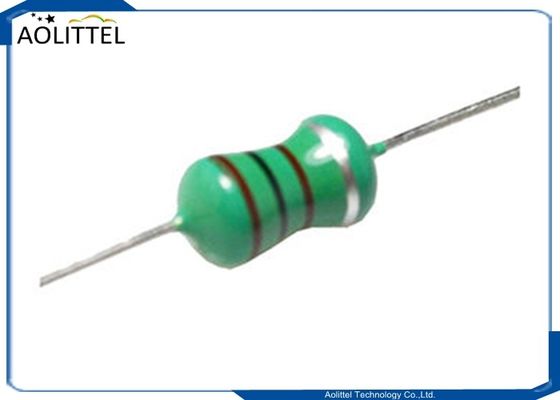

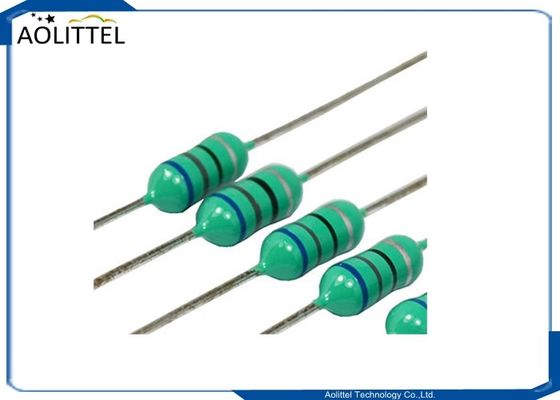

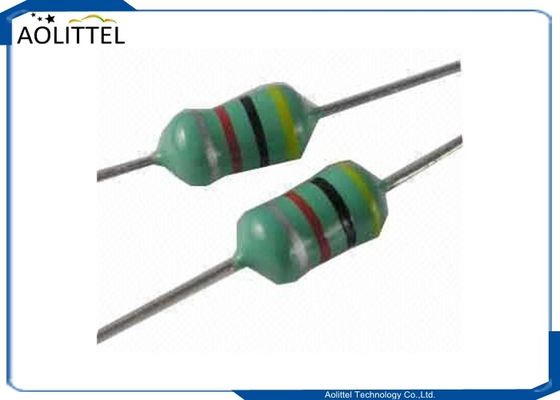

draadloze de Ladersrol van 0.22uH 400mA 0.4Ohm 25.2MHZ, Epoxy Met een laag bedekte Kleurencode 2.8x4.8mm van de Vernauwings As Vaste Inductor

Epoxycoated Choke Axial Fixed Inductor Kleurcode 2.8x4.8mm 0.22uH 400mA 0.4Ohm 25.2MHZ


Technische specificatie

Beeld	Afmeting ∆A (max) × L (max)	Inductievermogen	Nominale stroom	Reeks
	- 2,8 maal 4.8	0.22·330uH	25 ‰ 400 mA	CKL0204
	- 3,0 x 7.0	0.221500uH	40 ‰ 740 mA	CKL0307
	3,2 x 7.0
	¥4.0 x 10.5	0.27 ¢ 6800 uH	40 ̊980 mA	CKL0410
	4,5 x 12.7	1.0·10000uH	52 ̊3300 mA	CKL0412
	- 5,0 x 12.7
	5,0 x 11.0	4.7 ¢ 30000uH	10 ‰ 900 mA	CKL0510
	- 5,0 x 12.0	22 ‰ 10000 uH	25 ‰ 550 mA	CKL0512
	5,0 maal 14.0	1.0·10000uH	60 ‰ 3800 mA	CKL0514

Toepassingen

Voor videorecorders, kleuren-tv's, CRT's, stereo's, auto-radio's en radio-ontvangers, telefoonantwoord.
Disc-drivers, personal computers en industriële, elektronische producten, enz.


Kenmerken

1Ontworpen om compact, klein en licht te zijn, met een breed bereik aan inductantie.
2.Belast bij hoge Q en zelfresonante frequenties, taptype die handig is voor automatische invoeging, coating epoxyhars die de vochtbestandheid verzekeren om lang te zijn


Elektrische kenmerken

(1) Isat: gelijkstroom bij welke de inductantie ongeveer 10% van haar waarde zonder stroom daalt;
(2) Irms: gelijkstroom die de temperatuurstijging (△T ≤ 40°C) veroorzaakt vanaf 25°C omgeving.
(3) Nominale stroom: het is ofwel de inductance is 10% lager dan de aanvankelijke waarde in gelijkstroomverzadigingskenmerken ofwel de temperatuur stijgt tot △T=40°C ((Ta=25°C), afhankelijk van welke waarde lager is.
(4) Werktemperatuurbereik: -25°C tot 85°C. (5) Dielectric met vaste spanning: 250 V AC r.m.s.


Testapparatuur

(1) Inductaantie ((L): HP 4284A/HM 9481/CD 1063/HP 4291A;
(2) Q: HP 4284A/HM 9481;
(3) DCR: CH 502A/CH 502BC;
(4) SRF: HM 9461;
(5) Nominale stroom/Isat./Irms.: HP 4284+HP 4284A/CD 1068+CD 1320.


● Kleurcodes



Uiterlijk Afmetingen

Uiterlijk Afmetingen van de vormgeving

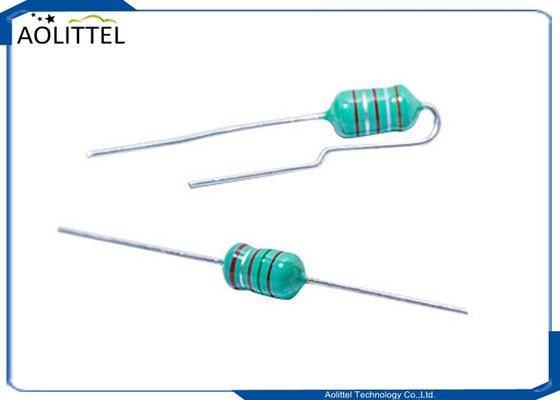

1.U-vormend ((horizontaal)

2.U-vorm ((verticaal)

3.U-vorming en taping

4.UK-forming en taping

5.R-vorming en taping
