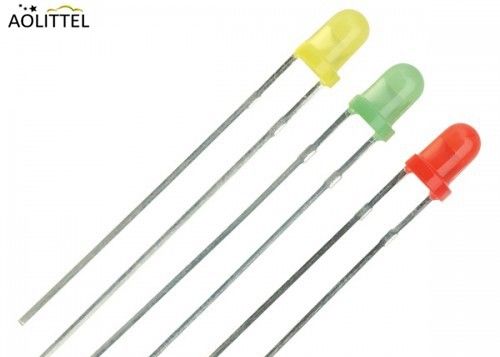

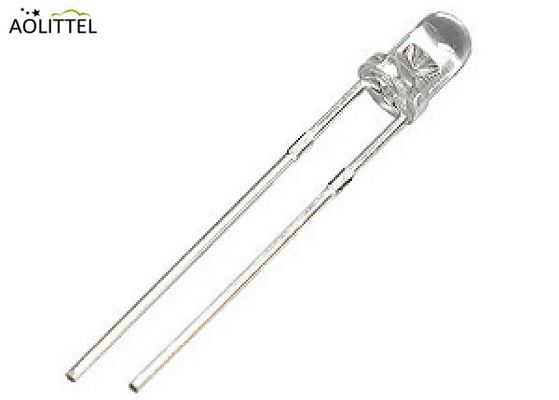

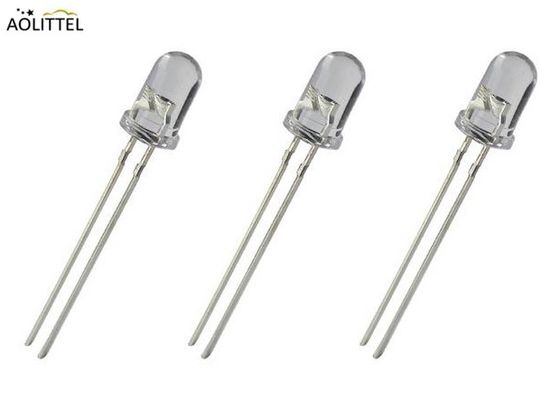

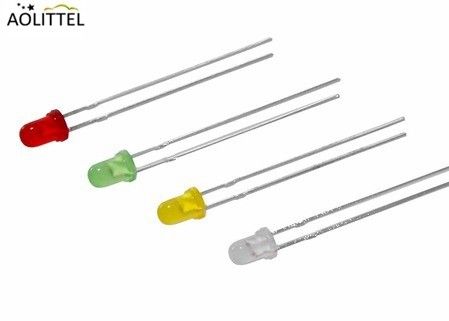

3 mm ronde top LED Ultra helder RGB wit helder plug-in lichtdioden LED
Overzicht
Ao littel Light Emitting Diodes LED zijn verkrijgbaar in een verscheidenheid aan maten en vormen, waaronder de 3mm LED.
De grootte verwijst naar de buitendiameter van de LED. 3 mm-LED's zijn de kleinste en worden gebruikt in nauwkeurige toepassingen,Terwijl 8mm en 10mm modellen worden gebruikt waar je zoveel mogelijk licht wilt krijgen.
Super heldere 3mm LED's zijn extreem helder goed voor gebruik in uw projecten, verlichting, koplampen, schijnwerpers, autoverlichting, modellen.
De volgende categorieën zijn bedoeld:
Download- Het is...
3mm LED's kunnen overal gebruikt worden waar je een betrouwbare verlichting of indicatie met een laag vermogen en hoge intensiteit nodig hebt.
Kenmerken
* Mechanisch en spectraal overeenkomen met de fototransistor.
* Lood (Pb) -vrij product: RoHS-conform.
* laag stroomverbruik, goede hoekrichting
* Hoge efficiëntie.
* Veelzijdige montage op pc-bord of -paneel.
* I.C. compatibel/laag stroomvereiste.
* Populaire T-1 diameter.
* Multi
* Toepasbaar op golflostechniek
* Stralingsintensiteit ((mW/sr): 75@50mA
* Zienhoek 30°
Toepassing
Elektronisch whiteboard
Inductieapparaat
Elektronisch bewakingsapparaat
Afmeting
| Kleur van de lens |
Uitgestraalde kleur |
| Water helder |
InGaN Wit |
Verwijzingen
1Alle afmetingen zijn in millimeter (inch).
2. Tolerantie is ±0,25 mm ((.010"), tenzij anders vermeld.
3De uitgestrekte hars onder de flens is maximaal 1,0 mm.
4De loodruimte wordt gemeten op de plaats waar de leidingen uit de verpakking komen.
5De specificaties kunnen zonder kennisgeving worden gewijzigd.
Absolute maxima bij Ta=25°C
| Parameter |
Maximale rating |
Eenheid |
| Machtverlies |
120 |
mW |
| Piekvoorstroom (1/10 werkcyclus, pulsbreedte 0,1 ms) |
100 |
mA |
| Gelijkstroom naar voren |
30 |
mA |
| Omgekeerde spanning |
5 |
V |
| Werktemperatuurbereik |
-25°C tot + 80°C |
| Temperatuurbereik voor opslag |
-30°C tot + 100°C |
| Loodoplostemperatuur [1,6 mm ((.063") van het lichaam] |
260°C gedurende 5 seconden |
Elektrische/optische kenmerken bij Ta=25°C
| Parameter |
SYMBOL |
Min. |
Typ. |
Max. Max. |
Eenheid |
Testvoorwaarde |
| Lichtintensiteit |
IV. |
2500 |
5000 |
|
MCD |
Indien = 20mA, opmerking 1,2,3 IV Spec. Tabel |
| Zienhoek |
2θ1/2 |
|
25 |
|
de |
Noot 4 |
| Chromatische coördinaten |
x |
|
0.30 |
|
|
IF = 20mA Noot 5 Hue Spec. Tabel & Chromaticity Diagram |
| y |
|
0.30 |
|
|
| Voorspanning |
VF |
|
3.3 |
4.0 |
V |
IF = 20mA |
| Omgekeerde stroom |
IR |
|
|
10 |
μA |
VR = 5V |
NB:
1De lichtsterkte wordt gemeten met een combinatie van lichtsensor en filter die de CIE-oogresponscurve benadert.
2De IV-garantie moet worden toegevoegd ±15% tolerantie.
3De IV-classificatiecode is op elke verpakkingszak aangebracht.
4. θ1/2 is de hoek buiten de as waarbij de lichtsterkte de helft is van de lichtsterkte op de as.
5De chromaticiteitscoördinaten (x, y) zijn afgeleid van het CIE chromaticiteitsdiagram van 1931.
6Voorzorgsmaatregelen bij hantering:
• Laat bij het solderen minimaal 2 mm afstand van de hars tot het soldeerpunt.
• Het onderdompelen van de hars om te solderen moet worden vermeden.
• Het corrigeren van de gelaste positie na het solderen moet worden vermeden.
• Bij het solderen mag het loodframe niet worden belast, vooral niet wanneer het wordt verwarmd.
• Voor het solderen moet lood gevormd worden.
• Het loodraam moet bij normale temperatuur worden gesneden.
7. Voorzichtigheid bij ESD: statische elektriciteit en overspanning beschadigen de LED. Het wordt aanbevolen een polsband of een anti-elektrostatische handschoen te gebruiken bij het hanteren van de LED.apparatuur en machines moeten goed geaard zijn.
Typische elektrische / optische kenmerken
(25°C omgevingstemperatuur, tenzij anders vermeld)
Pakket
i 1000 stuks per verpakkingszak
ii 10 verpakkingszakken per inwendige karton totaal 10.000 stuks per inwendige karton
iii 8 inwendige kartonnen per buitenkarton Totaal 80.000 stuks per buitenkarton
