Voorraad 0.5$ IOT AP 1x1 MIMO WLAN High Speed 150 Mbps USB WiFi Module HR6022 ODM-oplossingen met AltoBeam ATBM6022 802.11n
1Inleiding
HR6022 is een zeer geïntegreerd en uitstekend functionerend Wireless LAN (WLAN) USB2.0 netwerkinterface apparaat.
1.1 Overzicht

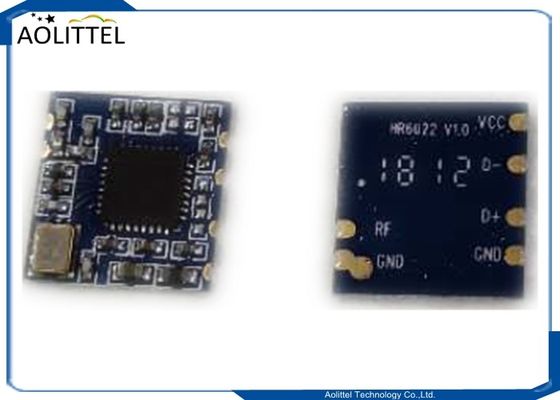

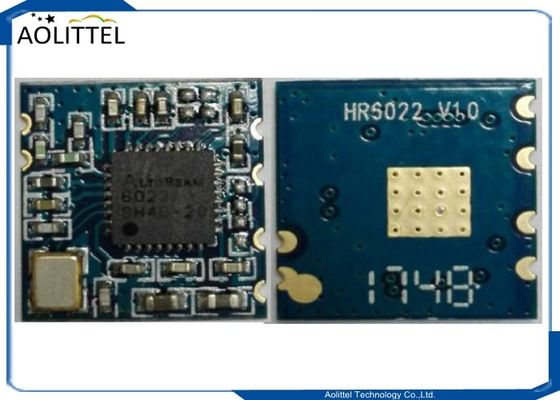

De algemene hardware van de module is weergegeven in figuur 1. Dit WLAN-moduleontwerp is gebaseerd op AltoBeam ATBM6022.Het is een zeer geïntegreerde single-chip 1*1 MIMO (Multiple In Multiple Out) Wireless LAN (WLAN) USB2.0 netwerkinterfacecontroller die voldoet aan de norm 802.11n
Het combineert een MAC, een 1T1R-compatibele basisband en RF in één chip.Het is ontworpen om uitstekende prestaties te bieden met een laag energieverbruik en de voordelen van een robuust systeem en kosteneffectief te verbeteren.
1.2 Verwijzing naar de specificatie
Deze specificatie is gebaseerd op de hieronder vermelde aanvullende referenties.
IEEE 802.11b
IEEE 802.11g
IEEE 802.11n
1.3 Kenmerken van het systeem
| Hoofdchipset |
AltoBeam ATBM6022 |
| Werkfrequentie |
2.412 ∙ 2.484 GHz |
| WIFI-norm |
IEEE802.11b/g/n 1*1 |
| Modulatie |
802.11b: CCK ((11, 5,5 Mbps), QPSK ((2 Mbps), BPSK ((1 Mbps)
802.11 g/n: OFDM |
| PHY Gegevenspercentages |
802.11b: 11,5.5,2,1 Mbps
802.11g: 54,48,36,24,18,12,9,6 Mbps
802.11n: maximaal 150 Mbps |
| Gevoeligheid van de ontvanger |
130 M: -70 dBm@10% PER; 108 M: -70 dBm@10% PER; 54 M:
-70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10%
PER; 1M:-95dBm@8% PER |
| Host Interface |
USB 2.0 |
| Operatiebereik |
Tot 150 meter in open ruimte |
| RF-vermogen |
< 14dBm@11n,< 18dBm@11b,< 15dBm@11g |
| RF-antenne |
Externe antenne (2,4 GHz 50 Ohm weerstand) |
| OS-ondersteuning |
Android / Linux |
| Veiligheid |
WEP,TKIP,AES,WPA,WPA2 |
| Energieverbruik |
3.3Vdc 300mA@11n Max |
| Werktemperatuur |
-20~+70°C Omgevingstemperatuur |
| Bergingstemperatuur |
Omgevingstemperatuur -40°C tot +70°C |
| Vochtigheid |
Maximaal 5% tot 90% (niet-condenserend) |
| Afmeting |
Typische L13.00*W12.20*H2.00mm |
2Mechanische specificatie
2.1 Schets L13mm*W12.2mm
2.2 Definitie van de verbindingsspeld
| Pin # |
Naam |
Beschrijving |
| 1 |
Vbus |
3.3V gelijkstroomtoevoer |
| 2 |
D- |
USB-gegevens-DN |
| 3 |
D+ |
USB Data DP |
| 4 |
GND |
Ground |
| 5 |
RF GND |
RF Ground |
| 6 |
ANT 1 |
Externe antenne (2,4 GHz 50 Ohm) |
