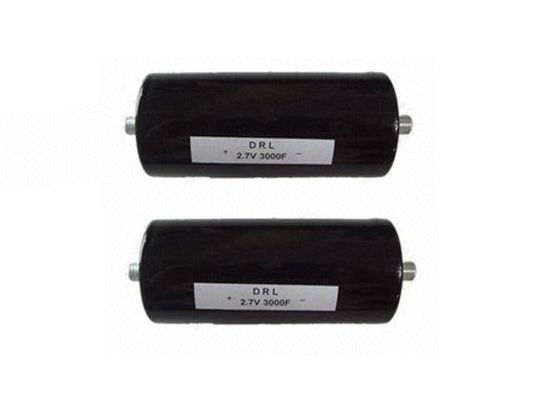

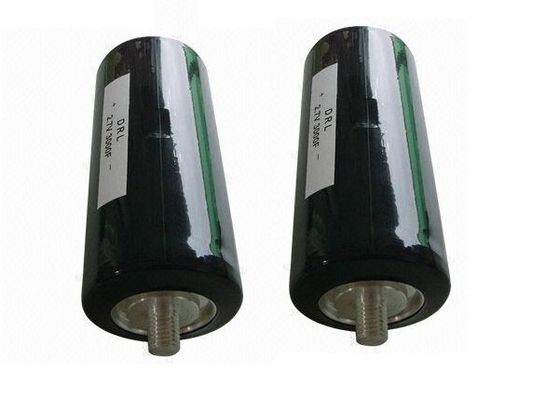

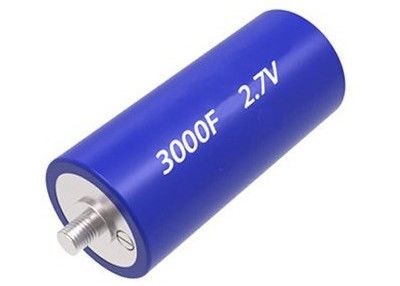

Van de de Laagcondensator 2.7V 3000F van EDLC de Elektrische Dubbele Super Condensatoren met Ingepaste Eind Lage ESR Ultracapacitors

EDLC Electric Double Layer Capacitor 2.7V 3000F Supercapacitors met draadloze terminal Low ESR Ultracapacitors

Elektrische dubbellaagcapacitor (EDLC)

Capaciteit van de ultracondensatorcellen: 3000,0 F -10/+20%

Spanning: 2,7 V

Afmetingen: L = 138 mm, OD = 60,7 mm

Temperatuurbereik: -40°C tot +65°C

Kenmerken: 2,7 V werkspanning Ultra lage interne weerstand Meer dan 1 miljoen werkcycli Gedrukt terminal Toepassingen:Back-up power Net Stabilisatie Vervoer Autosubsystemen Spoorwegvermogen

- Ik heb het niet gedaan. Ik heb het niet gedaan. Download- Het is...

Beschrijving

PowerStor supercapacitors zijn unieke, ultra-hoge capaciteitsapparaten die gebruikmaken van een elektrochemische dubbele laagcapacitor (EDLC) -constructie in combinatie met hoogwaardige materialen.Deze combinatie van geavanceerde technologieën stelt Eaton in staat om een breed scala aan condensatoroplossingen aan te bieden die zijn afgestemd op specifieke toepassingenDe supercondensatorcellen van de DRL60-serie bieden hoge energie en vermogen in een gestandaardiseerde vormfactor.

Afmeting(mm)

Kenmerken

Energievangst en hergebruik (hybride) voor automobiel, vrachtwagens, mijnbouw, bouw, apparatuur en kranen
Afstandsstroom voor sensoren, LED's, schakelaars
Langdurige energieopslag, tot 20 jaar
Ultra-lage ESR voor zeer hoge vermogendichtheid
Breed werktemperatuurbereik

Onderhoudsvrij
Kosteneffectieve reserve-energie en grote energie-recuperatie
Lage exploitatiekosten
Hoog rendement (> 98%) onder brede omgevingsomstandigheden
Hoge betrouwbaarheid, groene oplossing

Toepassing

Backupvermogen
Peak power scheervermogen, pulsvermogen
Motorstarten
Energievangst en hergebruik (hybride) voor automobiel, vrachtwagens, mijnbouw, bouw, apparatuur en kranen
Afstandsstroom voor sensoren, LED's, schakelaars

Ratings

Kenmerken

Standaard atmosferische omstandigheden
Tenzij anders aangegeven, is het standaardbereik van atmosferische omstandigheden voor het uitvoeren van metingen en tests als volgt:
Omgevingstemperatuur: 15°C tot 35°C
Relatieve luchtvochtigheid: 25% tot 75%
Luchtdruk: 86 kPa tot 106 kPa

Indien er twijfel bestaat over de resultaten, moet de meting onder de volgende voorwaarden worden uitgevoerd:
Omgevingstemperatuur: 20 °C ± 2 °C
Relatieve luchtvochtigheid: 60% tot 70%
Luchtdruk: 86 kPa tot 106 kPa

Werktemperatuurbereik
Het omgevingstemperatuurbereik waarin de condensator continu kan worden gebruikt bij nominale spanning
is -40°C tot 60°C.

Laten we leren over supercondensatoren! (EEN Praktische gids voor supercondensatoren)

Theorie

Supercondensatoren werken als elk ander soort condensator, alleen kunnen ze enorme hoeveelheden energie opslaan.Veel condensatoren die je in audio circuits hebt gezien hebben capaciteiten zoals 470uf of 680uf (micro farads)Capacitors die worden gebruikt in hoogfrequente RF-toepassingen kunnen zo klein zijn als 1pf (pico farad).koppelings- of ontkoppelingstoepassingen, of AC-DC-gladderende toepassingen (er zijn enkele grote doppen in uw standaard AC-DC-voeding die de golven op de lijn gladden).

Supercondensatoren kunnen worden gebruikt voor zonne-energie, batterij back-up, batterij, flitslamp, enz.Afgezien van het feit dat de supercondensatoren zeer snel kunnen worden opgeladen vanwege hun lage interne weerstandDe batterijen bevatten schadelijke chemicaliën, en sterven na verloop van tijd..Maar er zijn regels.

Supercondensatoren geven geen gas af zoals loodzuurbatterijen, maar ze kunnen ook niet zoveel stroom opslaan.of totale condensatieWe praten er later over.

Er is echt veel te zeggen over condensatoren, en je wilt niet je hele dag doorbrengen met het opsommen van mij, dus laten we naar de basis gaan.U bent geïnteresseerd in:.

Capaciteiten: condensatoren vs. supercondensatoren

Heb je ooit iemand horen praten over nano dit of micro dat? deze termen kunnen worden gebruikt voor spanning, vermogen, stroom, weerstand, inductance, enz.We zullen hetzelfde doen.De onderstaande uitleg zal u ook helpen te begrijpen hoeveel capaciteit een supercapacitor heeft in relatie tot een standaardcapacitor.

Begrip van capaciteitsterminologie

1pf (pico farad) = 0,000000000001 farad
1nf (nanofarad) = 0,000000001 farad
1uf (micro farad) = 0,000001 farad
1mf (milli farad) = 0,001 farad

De tabel op de afbeelding is veel gedetailleerder. Deze pagina is een poging om aan te tonen hoeveel capaciteit een supercondensator heeft.Een supercondensator van één farad kan een miljoen keer meer energie opslaan bij een gewone spanning.Een miljard keer meer dan een 1nf condensator en een biljoen keer meer dan een 1pf condensator.

Supercondensatoren hebben echter een zeer lage ratingspanning, zoals 2,5v, 2,7v en 5,5v (sommige gemeenschappelijke waarden).Om onze condensatoren in staat te maken om te laden tot een hogere spanningWe moeten ze in serie plaatsen, wat een heleboel andere variabelen in het spel brengt.en balanceringsmethoden.

Typische DC-DC-boosters nemen een spanning van ongeveer 3,4-5VDC en zijn in staat om de uitgangsspanning te verhogen.
