4mm Dia CdS Lichtgeleidende Fotocel Photoresistor Licht Sensor 540nm Voor Camera Blootstelling
Typische toepassingen
Fotometrie | Voor blootstellingsmeters Geprogrammeerde elektronische sluiter Auto-blootstellingscircuit met een vermogen van niet meer dan 50 W Voor alarm voor lage blootstelling Detectie bij laag lichtniveau Detectie van het achterlichtniveau met een vermogen van niet meer dan 50 W |
Lichtbeheersing |
voor lichtverdoezers Voor automatische lichtschakelaar straatlamp, deurlamp, tuinlamp Beacon nachtelijke auto Voorlichten |
Detectie | Lezen van papier en kaarten Voor verwarmingssystemen Vlammonitor voor oliebrander Elektronisch speelgoed zoals een straalpistool Alarm voor indringers, beveiligingssysteem |
Audio | Niet-contactvolumecontrole Voor Melody Toys, kaarten, theekop, enz. Automatisch terugslagsysteem voor draaitafel Modulatiecircuit |
Beschrijving
Cadmiumsulfoselenide (CdS) sensoren zijn goedkope lichtgeleidende apparaten voor de meting van zichtbaar licht.Hun weerstand neemt af naarmate het lichtniveau toeneemt met efficiëntie kenmerken vergelijkbaar met het menselijk oog.
De GM45-serie zijn (CdS), lichtgeleidende fotocellen ontworpen om licht te detecteren van 400 tot 700 nm. Deze lichtafhankelijke weerstanden zijn verkrijgbaar in een breed scala aan weerstandswaarden.Ze zijn verpakt in een met lood bedekte keramische kop met twee plastics.
Specificatie
Naam | Model |
Max. Spanning VDC |
Max. mW |
Omgevingstemperatuur (°C) |
Spektrum Piek nm |
Lichtweerstand (10Lux) KΩ |
Duistere weerstand ≥MΩ |
γ100 10 |
Reactietijd (ms) |
|
Verhoging | Vermindering | |||||||||

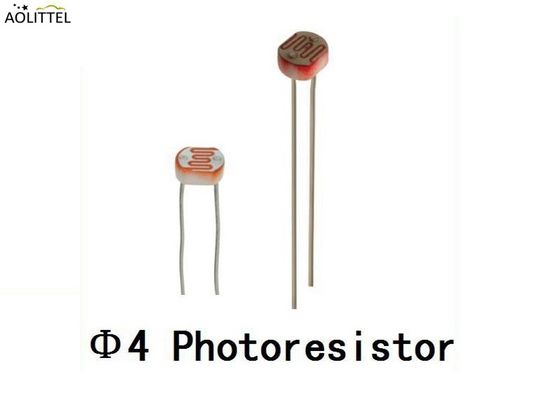

φ4 Reeks |
GM4506 | 150 | 50 | -30~+70 | 540 | 2-5. | 0.1 | 0.5 | 30 | 30 |
GM4516 | 150 | 50 | -30~+70 | 540 | 5 tot 10 | 0.2 | 0.5 | 30 | 30 | |
GM4528 | 150 | 50 | -30~+70 | 540 | 10-20 | 1 | 0.6 | 30 | 30 | |
GM4537-1 | 150 | 50 | -30~+70 | 540 | 20 tot 30 | 2 | 0.6 | 30 | 30 | |
GM4537-2 | 150 | 50 | -30~+70 | 540 | 30-50 | 3 | 0.7 | 30 | 30 | |
GM4539 | 150 | 50 | -30~+70 | 540 | 50 tot 100 | 5 | 0.8 | 30 | 30 | |
GM4549 | 150 | 50 | -30~+70 | 540 | 100 tot 200 | 10 | 0.9 | 30 | 30 |
- Ik heb het niet gedaan. Ik heb het niet gedaan. Download- Het is...
Kenmerken
Zichtbaar lichtrespons
Gezinterde constructie
Lage kosten
Toepassingsvoorbeeld
Invoerplaten LDR:

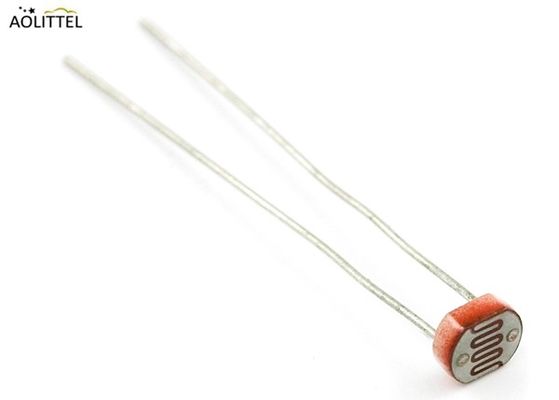

Dit is een ORP13, 4mm licht afhankelijke weerstand
Volledig bedekte weerstand van 10kΩ
In normale kameromstandigheden heeft het een weerstand van ongeveer 250Ω.
Ontwerpoverwegingen
Fotoresistoren zijn minder lichtgevoelige apparaten dan fotodioden of fototransistoren: de laatste twee componenten zijn echte halfgeleiderapparaten,terwijl een fotoresistor een passief onderdeel is en geen PN-koppeling heeftDe fotoresistiviteit van een fotoresistor kan sterk variëren afhankelijk van de omgevingstemperatuur, waardoor deze niet geschikt is voor toepassingen die een nauwkeurige meting van of gevoeligheid voor lichtfotonen vereisen.
Fotoresistoren vertonen ook een zekere mate van latentie tussen blootstelling aan licht en de daaropvolgende afname van de weerstand, meestal ongeveer 10 milliseconden.De vertragingstijd bij het overstappen van verlichte naar donkere omgevingen is nog groterDeze eigenschap maakt ze ongeschikt voor het detecteren van snel knipperende lichten, maar wordt soms gebruikt om de respons van audiosignaalcompressie glad te maken.
