SQP SQM SQZ SQH MPR SQS Coaxial High Alumina Keramisch Cement Vaste draaddraadresistor CR-L 20W 500RJ 63x13x13mm
Overzicht
Cementweerstanden zijn vermogensterkteweerstanden die bestand zijn tegen hitte en vlam.
Cementweerstanden zijn gemaakt om een grote hoeveelheid stroom te verwerken die er doorheen stroomt, zonder dat ze worden beschadigd door hitte of vlammen.Als je een circuit ontwerpt waar veel stroom door een weerstand gaat en daarmee bestand moet zijn tegen hoge hitte en vlam, cementweerstanden is een goede ontwerpkeuze.
Typisch vermogen varieert van 1 W tot 20 W of meer.
De toleranties van de aangegeven weerstandswaarde zijn ongeveer 5 procent.
Hoofdspecificatie
Verpakking: bulkverpakking
Productsoort: SQP-type, SQM-type, SQZ-type, SQH-type, MPR-type
Tolerantie: ±5%, ±10%,
Weerstandswaardebereik: 0,1 OHM-150K OHM
Teststandaard: JISC 5202
Niet-inductief type is ook verkrijgbaar.
Draadgewikkelde staven, gesneden staven of glasvezelstaven.
Nummering van onderdelen
CR-- Ja, ik weet het. 5W 10K. J
Type: CR-L, CR-M, CR-YA, CR-YB, CR-YC, CR-YD, CR-YD1, CR-YE, CR-YG, CR-V
Nominaal vermogen: 2W,3W,5W,7W,10W,15W,20W,30W,40W
Nominale weerstandswaarde: serie E-12 / serie E-24
Tolerantie van weerstand: K ± 10%, J ± 5%, G ± 2%
Vermogenscategorie
Nominaal vermogen is het maximale vermogen dat continu kan worden geladen bij een bepaalde omgevingstemperatuur.
70°C,zoals in tabel 1 is aangegeven; wanneer de omgevingstemperatuur echter hoger is dan 70°C, dient het nominale vermogen te worden bepaald
van de afnemende curve van Fig.1.
Tabel 1
|
Nominaal vermogen
|
Maximaal werkend
Spanning
|
Maximale overbelasting
Spanning
|
Dielectrische weerstand
Spanning
|
Maximale intermitterendheid
Overbelastingsspanning
|
| 1W |
350 V |
700 V |
1000V |
1500 V |
| 2W |
350 V |
700 V |
1000V |
1500 V |
| 3W |
500 V |
1000V |
1000V |
1500 V |
| 5W |
750 V |
1500 V |
1000V |
1500 V |
| 7W |
1000V |
1500 V |
1000V |
1500 V |
| 10W |
1000V |
1500 V |
1000V |
1500 V |
| 15W |
1000V |
15000V |
1000V |
1500 V |
| 20W |
1000V |
1500 V |
1000V |
1500 V |
| 30 W |
1000V |
1500 V |
1000V |
1500 V |
| 40 W |
1000V |
1500 V |
1000V |
1500 V |
Bouw
|
- Nee.
|
Posten
|
Materiaal
|
| 1 |
Keramische kern
|
Er wordt keramiek met een hoog aluminagehalte gebruikt.
|
| 2 |
Resistorelement
|
Het weerstandselement bestaat uit een metaaloxidefilm of een weerstandsdraad.
(Bijvoorbeeld:CN49W Φ1.0mm).
|
| 3 |
Terminal
|
Een blik ijzeren kap.
|
| 4 |
Verbinding
|
De met soldeer beklede looddraad wordt met laswerk aan de doppen bevestigd.
|
| 5 |
looddraad
|
met een gewicht van niet meer dan 10 kg
|
| 6 |
Siliciumcement
|
Het gebruik van siliciumhars is in overeenstemming met UL-94V-0 Niet-ontvlambare specificatie
|
| 7 |
Keramische koffer
|
Hoge warmtegeleidbaarheid
|
Afmeting(eenheid: mm)

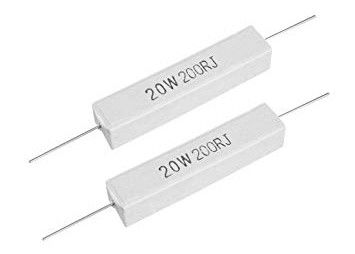

1) Keramische cementresistor van het type CR-L
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L |
W |
H |
Fd±0.05 |
Draadwond
|
Metaaloxidefilm
|
| 1W |
14±1.0 |
6.5±1.0 |
6.5±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω~56KΩ |
| 2W |
18±1.0 |
7.0±1.0 |
7.0±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω~56KΩ |
| 3W |
22±1.0 |
8.0±1.0 |
8.0±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 5W |
22±1.0 |
9.5±1.0 |
9.5±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 7W |
35±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω~330Ω |
450Ω~100KΩ |
| 10W |
48±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω~450Ω |
470Ω~100KΩ |
| 15W |
48±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω~500Ω |
510Ω~100KΩ |
| 20W |
63±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |
| 30 W |
75 ± 2.0 |
19 ± 2.0 |
17 ± 2.0 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |
| 40 W |
89 ± 2.0 |
19 ± 2.0 |
19 ± 2.0 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |

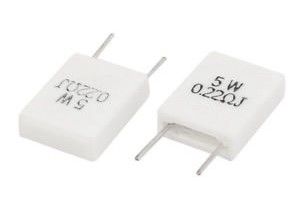

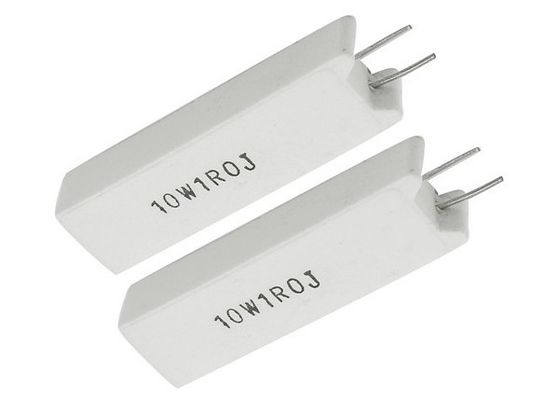

2) Keramische cementresistor van het type CR-M
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| W±1.0 |
S ± 1.0 |
H±1.5 |
Fd±0.05 |
P±1.0 |
Draadwond
|
Metaaloxidefilm
|
| 2W |
11.5 |
7.5 |
20.5 |
0.50 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 3W |
12 |
8.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 5W |
13 |
9.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 7W |
13 |
9.5 |
38 |
0.68 |
4.5 |
0.5Ω~330Ω |
450Ω~100KΩ |
| 10W |
13 |
9.5 |
52 |
0.68 |
4.5 |
0.5Ω~450Ω |
470Ω~100KΩ |
| 10W |
16 |
11.5 |
36 |
0.68 |
4.5 |
0.5Ω~450Ω |
470Ω~100KΩ |

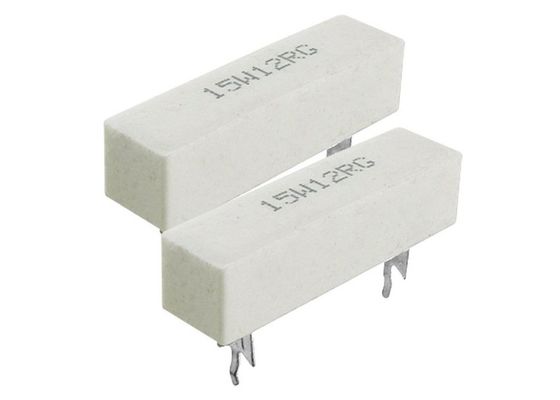

3) Keramische weerstand van het type CR-YB
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L |
P±1.5 |
W1±1.2 |
W2±0.2 |
W3±0.2 |
H1±1.2 |
H2±0.2 |
H3±1.5 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-820 |
| 20 |
63 ± 2 |
44 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-1K |
4) Resistor van het type CR-YD
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L |
P±1.5 |
W±1.0 |
W1±0.2 |
W2±0.2 |
H±0.2 |
H1±0.2 |
H2±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-680 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-820 |
| 20 |
63 ± 2.0 |
44 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-1K |
5) Vaste weerstand van het type CR-YA
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±0.2 |
| 3 |
24±1.0 |
12 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1-680 |
6) Keramische weerstand van het type CR-YC
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±1 |
H2±0.5 |
H3±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-680 |
7) CR-YE-type Cement-type weerstand
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.5 |
H4±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-680 |
8) Cementweerstand van het type CR-YD1
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L |
P±1.5 |
W±1 |
W2 |
W3 |
W1 |
H1 |
H2 |
H3 |
| 15 |
48±1.5 |
22 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
10-820 |
| 20 |
63 ± 2.0 |
44 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
1.0-1K |
9) CR-V-type Vaste draadgevoelige weerstand
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L1 |
L2±0.2 |
L3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.0 |
W1±1.0 |
W2±0.2 |
W3±0.5 |
| 5 |
31±1.0 |
5 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
0.5-220 |
| 7 |
49±1.5 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-470 |
| 10 |
62.5±2 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-680 |
| 15 |
63.5±2 |
10 |
4.5 |
2.5 |
14.5 |
13 |
13 |
2.5 |
15.5 |
1-820 |
| 20 |
75 ± 2 |
10 |
4.5 |
2.5 |
17.5 |
13 |
13 |
2.5 |
15.5 |
1-1K |

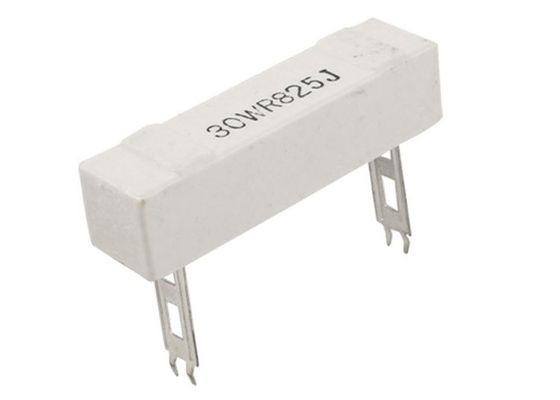

10) Keramische weerstand van het type CR-H
|
Watt
|
Afmetingen ((mm) |
Weerstandsbereik ((Ω)
|
| L1 |
L2±1.0 |
W3±0.2 |
P2 |
P3 |
t2 |
h2 |
W1 |
W2 |
H1 |
H2 |
| 10 |
48±1.5 |
23 |
12 |
6 |
8 |
0.6 |
4 |
9.5±1.0 |
5 |
9.5±1.0 |
6±1.5 |
1-680 |
| 15 |
48±1.5 |
23 |
12 |
7 |
8 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
10-820 |
| 20 |
63 ± 2.0 |
23 |
12 |
7 |
10 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
1-1K |
| 30 |
75 ± 2.5 |
56 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10 ± 2.0 |
1-1K |
| 40 |
88 ± 2.5 |
68 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10 ± 2.0 |
1-1K |
De reis van het productieproces
