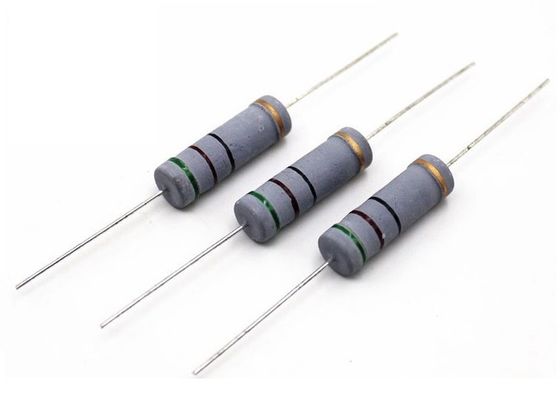

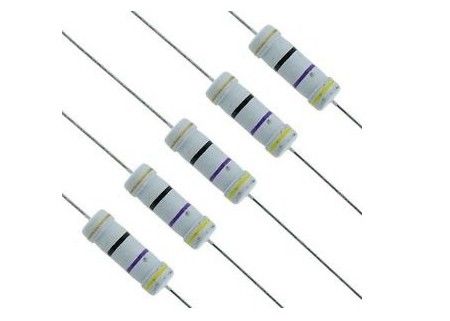

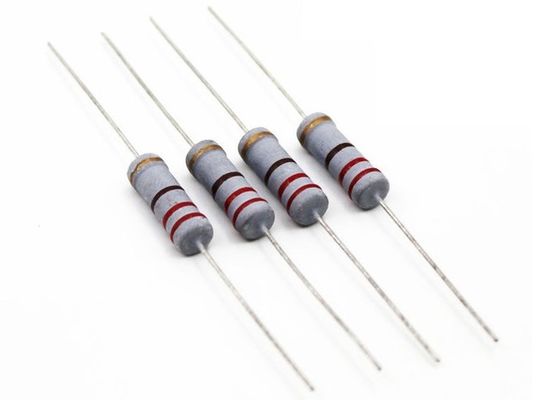

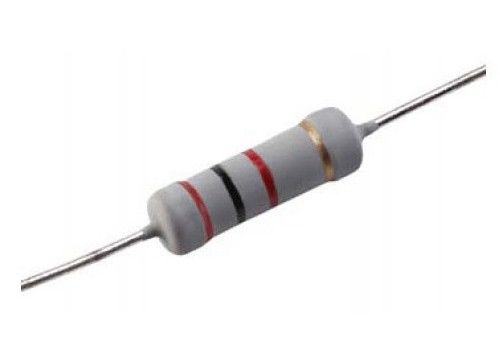

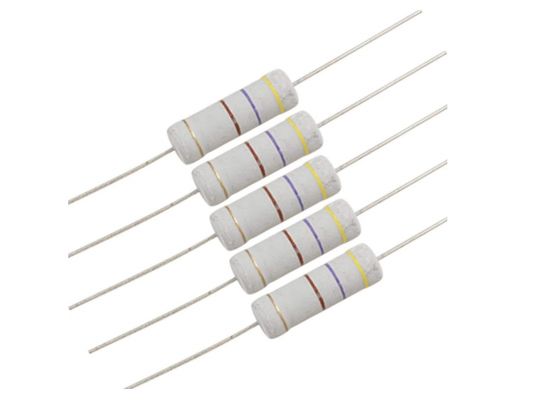

Miniaturiseerde MOF Niet-ontvlambare metaaloxide filmresistor 470R 5W 700V 470 Ohm 2485 Grijze automatische invoeging
Kenmerken
● 50 procent kleiner dan bestaande modellen
● Niet-fluitbaar
● Hoge betrouwbaarheid
● Automatisch inbrengen
● Referentienormen IEC 60115-2, IEC 60115-4, JIS C 5201-4, EIAJ RC-2138
● RoHS-conform
Toepassingsgebied
Deze specificatie is beschikbaar voor metalen oxide filmresistoren die worden vervaardigd door Aolittel Technology Co., Ltd., en voldoet aan de RoHS-test van milieu-gerelateerde stoffen.
Type aanduiding (voorbeeld)
De typegoedkeuring is in de volgende vorm en zoals gespecificeerd.
MOF 1/4W 10K. J T52
MOF: Type-metaloxide filmresistor
1/4W: Nominaal vermogen
Normaal Klein
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS
5W
10K: Nominale weerstandswaarde E-24-serie E-96-serie
J: Weerstandstolerantie J ± 5% G ± 2% F ± 1%
T52:
Formulier
P-type
M-type
MB-type
FK1Type
Type FK2
FKK-type
Nominaal vermogen
Nominaal vermogen is het maximale vermogen dat continu kan worden geladen bij een bepaalde omgevingstemperatuur.
70°C,zoals in tabel 1 is aangegeven; wanneer de omgevingstemperatuur echter hoger is dan 70°C, dient het nominale vermogen te worden bepaald
van de afnemende curve.
|
Type
|
Nominaal vermogen
|
Maximaal werkend
Spanning
|
Maximale overbelasting
Spanning
|
Dielectrische weerstand
Spanning
|
Resistentie
Bereik ((Ω)
|
| Normale grootte |
MOF1/4W |
0.25W |
250 V |
500 V |
500 V |
0.1Ω~100KΩ |
| MOF1/2W |
0.5W |
350 V |
700 V |
700 V |
0.1Ω~100KΩ |
| MOF1W |
1W |
500 V |
800 V |
900 V |
0.1Ω~100KΩ |
| MOF2W |
2W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF3W |
3W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF5W |
5W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| Kleine grootte |
MOF1/2WS |
0.5W |
350 V |
700 V |
500 V |
0.1Ω~100KΩ |
| MOF1WS |
1W |
350 V |
800 V |
700 V |
0.1Ω~100KΩ |
| MOF2WS |
2W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF3WS |
3W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF5WS |
5W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
Structuurdiagram
De constructie van de weerstand (MOF-reeks) is als volgt:
|
- Nee.
|
Posten
|
Materiaal
|
| 1 |
Keramische kern
|
Er wordt keramiek met een hoog aluminagehalte gebruikt.
|
| 2 |
Resistorelement
|
Het weerstandselement moet bestaan uit een metaaloxidefilm.
|
| 3 |
Terminal
|
Een blik ijzeren kap.
|
| 4 |
Verbinding
|
De looddraad, die met soldeer is bekleed, moet met het lasproces aan de doppen worden gemonteerd.
|
| 5 |
looddraad
|
met een gewicht van niet meer dan 10 kg
|
| 6 |
Afwerking
|
Het gebruik van siliciumhars is in overeenstemming met UL-94V-0 ontvlambare specificatie.
|
| 7 |
Vermelding
|
Kleurcode.
|
Kleur van het lichaam van de weerstand
| Normale grootte |
Kleine grootte |
| Type |
Kleur |
Type |
Kleur |
|
MOF1/4W,MOF1/2W,
MOF1W, MOF2W,
MOF3W, MOF5W
|
Grijs
|
MOF1/2WS, MOF1WS,
MOF2WS, MOF3WS,
MOF5WS
|
Roze
|
Externe afmetingen
1) P-type
| Type |
Afmetingen |
|
Normale grootte
|
Kleine grootte
|
Ik... |
L |
ψD |
ψd |
H |
| MOF1/4W |
MOF1/2WS |
60 |
6.5±0.5 |
2.3±0.5 |
0.45±0.05 |
28.0±2.0 |
| MOF1/2W |
MOF1WS |
60 |
9.0±0.5 |
3.2±0.5 |
0.50±0.05 |
28.0±2.0 |
| MOF1W |
MOF2WS |
60 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
25.0±2.0 |
| 81 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
35.0±2.0 |
| 94 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
42.0±2.0 |
| MOF2W |
MOF3WS |
60 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
23.0±2.0 |
| 70 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
28 ± 2.0 |
| 81 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
33.0±2.0 |
| 94 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
40.0±2.0 |
| MOF3W |
MOF5WS |
81 |
17.5±1.0 |
6.0±0.5 |
0.70±0.05 |
38.0±2.0 |
| MOF5W |
94 |
24.5±1.0 |
8.0±0.5 |
0.70±0.05 |
35.0±2.0 |
2) Axial Lead Taping--Txx type
| Type |
Opname
|
Afmetingen |
|
Normale grootte
|
Kleine grootte
|
L |
W |
P |
L1-L2
Max, ik ben er klaar voor.
|
T |
Z.
Max, ik ben er klaar voor.
|
R
Max, ik ben er klaar voor.
|
t
Max, ik ben er klaar voor.
|
e
Max, ik ben er klaar voor.
|
S
Max, ik ben er klaar voor.
|
| MOF1/4W |
MOF1/2WS |
T26 |
6.0±0.5 |
26+1-0 |
5 ± 0.5 |
0.5 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.0±0.5 |
52±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF1/2W |
MOF1WS |
T52 |
9.0±1.0 |
52±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF1W |
MOF2WS |
T52 |
11.0±1.0 |
52±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
11.0±1.0 |
73±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF2W |
MOF3WS |
T52 |
15.0±1.0 |
52±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.0±1.0 |
73±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.0±1.0 |
84±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF3W |
MOF5WS |
T84 |
17.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF5W |
T84 |
24.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
3) MB-type
|
Watt
|
Afmetingen (mm) |
| D |
L |
P±1.0 |
H1±1.0 |
H2±0.5 |
d±0.05 |
t±0.15 |
qMax |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5/15 |
10.5 |
4.5 |
0.50 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
4) Type M
|
Watt
|
Afmetingen (mm) |
| ΦD |
L |
P±1.0 |
H±1.0 |
| 1/8w,1/6w |
1.8±0.3 |
3.2±0.5 |
6 |
8 |
| 1/4w,1/2w |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w, 1w |
3.5±0.5 |
9.5±0.5 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
| 5w |
8.0±1.0 |
24.5±1.0 |
30 |
10 |
5)MK-type
|
Watt
|
Afmetingen (mm) |
| D |
L |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
6) Type F
| Watt |
Afmetingen (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5 tot 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 tot 8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 tot 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 tot 8 |
7) FK2Type
|
Watt
|
Afmetingen (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5 tot 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 tot 8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 tot 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 tot 8 |
8)FKK-type
|
Watt
|
Afmetingen ((mm) |
| ΦD |
L |
P±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5 tot 9 |
3.5 |
8 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
5 tot 9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5 tot 10 |
3.5 |
8 |
4.5 |
Pakket
A.Tape in doosverpakking (Ammo verpakking)
| Type |
Formulier
|
Hoeveelheid
|
Afmetingen (mm) |
|
Normale grootte
|
Kleine grootte
|
L |
W |
H |
| MOF1/4W |
MOF1/2WS |
T26 |
5000 stuks |
260 |
50 |
100 |
| T52 |
5000 stuks |
260 |
80 |
100 |
| MOF1/2W |
MOF1WS |
T52 |
2000 stuks |
260 |
80 |
85 |
| MOF1W |
MOF2WS |
T52 |
1000 stuks |
260 |
80 |
85 |
| T73 |
1000 stuks |
260 |
95 |
92 |
| MOF2W |
MOF3WS |
T52 |
1000 stuks |
260 |
80 |
100 |
| T73 |
1000 stuks |
260 |
95 |
92 |
| MOF3W |
MOF5WS |
T84 |
500 stuks |
260 |
110 |
75 |
| MOF5W |
T84 |
250 stuks |
260 |
110 |
75 |
B. Band in doos Bulk (Ammo Bulk) Verpakkingsdoos Grootte en hoeveelheid
| Type |
Formulier
|
Hoeveelheid
|
Afmetingen (mm) |
|
Normale grootte
|
Kleine grootte
|
L |
W |
H |
| MOF1/4W |
MOF1/2WS |
P |
10000 stuks |
240 |
140 |
76 |
| Vervaardiging |
10000 stuks |
240 |
140 |
76 |
| MOF1/2W |
MOF1WS |
P |
5000 stuks |
240 |
140 |
76 |
| Vervaardiging |
5000 stuks |
240 |
140 |
76 |
| MOF1W |
MOF2WS |
P |
2000 stuks |
240 |
140 |
76 |
| Vervaardiging |
2000 stuks |
240 |
140 |
76 |
| MOF2W |
MOF3WS |
P |
2000 stuks |
240 |
140 |
76 |
| Vervaardiging |
2000 stuks |
240 |
140 |
76 |
| MOF3W |
MOF5WS |
P |
100 stuks |
240 |
140 |
76 |
| Vervaardiging |
250 stuks |
240 |
140 |
76 |
| MOF5W |
P |
50 stuks |
240 |
140 |
76 |
| Vervaardiging |
50 stuks |
240 |
140 |
76 |
Fabrieksweergave
Definitie van een metaaloxidefilmweerstand
De metaaloxidefilmweerstand is een soort vaste weerstand, die metaaloxidefilm gebruikt als weerstandselement om de stroom van elektrische stroom tot een bepaald niveau te beperken.
Wat is metaaloxide?
Metaaloxide is een metaalverbinding die ontstaat door chemische binding tussen het zuurstofatoom en andere elementen.Metalen verbindingen bestaan uit twee of meer verschillende soorten atomen, zoals (tin met zuurstof)In metaaloxide filmresistoren wordt de film geconstrueerd door gebruik te maken van tin-oxide.
Wat is tinmonoxide?
Zinneroxide is een soort metaalverbinding die ontstaat door de chemische binding tussen het zuurstofatoom en tin.
Metalen-oxide filmweerstandsconstructie
De constructie van de metaaloxide filmweerstand is bijna vergelijkbaar met die van de metaalfilmweerstand.Het belangrijkste verschil tussen de metaaloxide filmweerstand en de metaalfilmweerstand is het materiaal dat wordt gebruikt voor de constructie van de film.
In een metalen filmweerstand wordt de film geconstrueerd met behulp van metalen zoals nikkelchroom, terwijl in metalen oxide filmweerstanden de film wordt geconstrueerd met behulp van metaaloxide zoals tinoxide.
De metaaloxide filmweerstand wordt gemaakt door de keramische kern te bekleden met metaaloxide zoals tin-oxide.De resistiviteit van de metaaloxidefilm is voornamelijk afhankelijk van de hoeveelheid antimonoxide die aan de tinaloxide wordt toegevoegd..
De film van tin-oxide en antimonoxide fungeert als weerstand tegen de elektrische stroom en beperkt de elektrische stroom tot een bepaald niveau.De keramische kern werkt als isolatiemateriaal tegen de elektriciteit.De keramische kern laat dus geen warmte door.
De metalen eindkappen zijn aan beide uiteinden van het weerstandselement gemonteerd en de koperen kabels aan beide uiteinden van deze metalen eindkappen.De metalen oxide film weerstanden zijn in staat om te weerstaan bij hogere temperaturen dan metalen film en koolstof film weerstanden.
Bij een metaaloxidefilmweerstand wordt de gewenste weerstand bereikt door de metaaloxidefilm in een spiraalvormige vorm langs de lengte ervan te snijden.het snijden van metaaloxidefilm wordt gestopt. Lasers worden over het algemeen gebruikt om de metaaloxidefilm op een spiraalvormige manier te snijden.
De weerstand van de metaaloxidefilmresistor is afhankelijk van de hoeveelheid toegevoegde antimonoxide, de dikte van de metaaloxidefilmlaag en de breedte van de spiraalvormige metaaloxidefilm
De weerstand van de metaaloxide filmweerstand is afhankelijk van de hoeveelheid antimonoxide toegevoegd aan de tin-oxide, de dikte van de metaaloxide filmlaag,en de breedte van de spiraalvormige metaaloxidefilm.
