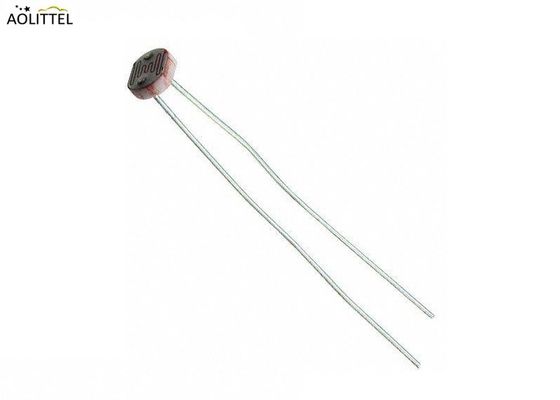

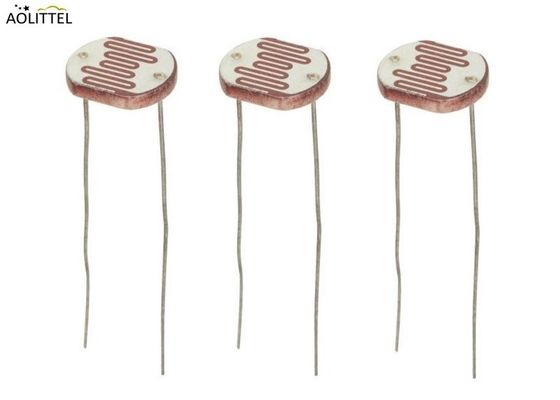

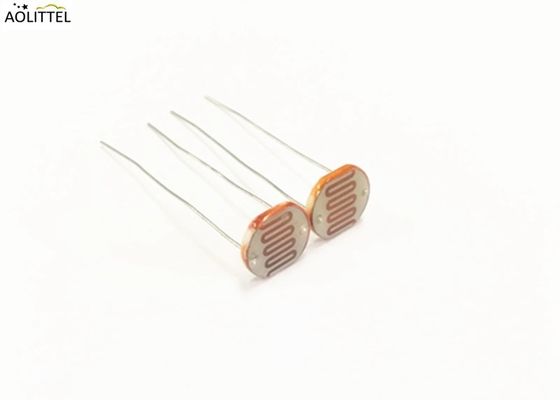

Epoxycoated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 met lichtweerstand 10-20 KOhm
Beschrijving
Fotocellen zijn sensoren waarmee licht kan worden gedetecteerd.Ze zijn klein, goedkoop, weinig energie verbruiken, gemakkelijk te gebruiken en slijten niet.Daarom komen ze vaak voor in speelgoed, gadgets en apparaten.Ze worden vaak CdS-cellen genoemd (ze zijn gemaakt van cadmiumsulfide)., licht-afhankelijke weerstanden (LDR) en fotoresistoren.
Fotocellen zijn in principe een weerstand die zijn weerstandswaarde (in ohm Ω) verandert afhankelijk van hoeveel.Elke fotocel sensor zal een beetje anders werken dan de andereDe variaties kunnen erg groot zijn, 50% of meer! Daarom mogen ze niet worden gebruikt om te proberen de precieze lichtniveaus in lux of millicandela te bepalen.In plaats daarvan, kunt u verwachten dat u alleen elementaire lichtveranderingen kunt bepalen.
Voor de meeste lichtgevoelige toepassingen, zoals: is het licht of donker, is er iets voor de sensor (dat licht zou blokkeren)Is er iets dat een laserstraal onderbreekt?, of welk van de meerdere sensoren het meeste licht op hem slaat, kunnen fotokellen een goede keuze zijn!
Toepassingen
Camera-automatische fotometrie
Innenzonenbesturing
Industriële controle
Optische besturingslamp
Optische besturingsmuziek
foto-elektrische besturing
Verkondiger
Optische besturingsschakelaar
Elektronisch speelgoed
Elektronisch spreekwoord vlitional
Kenmerken
Toegestane vermogensafvoer (PD):200 mW (temperatuur boven 25 °C:1.0 mW/°C)
Maximale toegepaste spanning (bij 25°C):200V gelijkstroom of wisselstroom
Omgevingstemperatuurbereik (TA) : -30 ′′+70 °C
Lichtweerstand bij 10lux: 10-20KΩ (2854k kleurtemperatuur) en 2 uur voorverlichting bij 400-600 lux vóór het sms'en.)
Donkere weerstand bij 0Lux: 2MΩ; piekspektrale respons: 560Nm
Speelstukken
| Naam |
Model |
Max. Spanning
VDC
|
Max.
mW
|
Omgevingstemperatuur (°C) |
Spektrumpieknm |
Lichtweerstand (10Lux)
KΩ
|
Duistere weerstand
≥MΩ
|
γ10010 |
Reactietijd
(ms)
|
Verlichtingsweerstand kenmerk |
| Verhoging |
Vermindering |
| φ11reeks |
GM11516 |
200 |
200 |
-30~+70 |
560 |
5 tot 10 |
1 |
0.6 |
30 |
30 |
1 |
| GM11528 |
200 |
200 |
-30~+70 |
560 |
10-20 |
2 |
0.6 |
30 |
30 |
2 |
| GM11537-1 |
200 |
200 |
-30~+70 |
560 |
20 tot 30 |
3 |
0.7 |
30 |
30 |
3 |
| GM11537-2 |
200 |
200 |
-30~+70 |
560 |
30-50 |
5 |
0.7 |
30 |
30 |
3 |
| GM11539 |
200 |
200 |
-30~+70 |
560 |
50 tot 100 |
8 |
0.8 |
30 |
30 |
4 |
- Ik heb het niet gedaan. Ik heb het niet gedaan. Download- Het is...
Vermelding:
1. Om de lichtgevoelige weerstanden te vermijden op de vochtige, hoge temperatuur omgeving behoud.
2Bij het gebruik van het proces werd de lastijd zo veel mogelijk verkort.
3.Let op dat de loodsolderingsplaats 3 mm van de keramische basis (mm) of meer moet liggen.
Hoe het licht met behulp van een fotocel wordt gemeten
Zoals we al zeiden, verandert de weerstand van een fotocel naarmate het gezicht aan meer licht wordt blootgesteld.De weerstand daalt.Deze grafiek geeft ongeveer de weerstand van de sensor aan bij verschillende lichtniveaus.
Testomstandigheden
Maximale externe spanning: de maximale spanning die in het donker consistent in de componenten kan worden aangebracht.
Duistere weerstand:De weerstand die wordt verkregen door het licht van 10 lux gedurende 10 seconden te sluiten. Max. Vermogen:Wanneer de omgevingstemperatuur 25°C is met de grootste vermogen Lichtweerstand:De weerstand die krijgt na 400-600lux licht voor 2 uur, test met het standaardlicht (CCT:2854K) 10 lux om de waarde te krijgen.
De verhouding is gebaseerd op de standaardweerstand bij 10 lux verlichting en bij 100 lux verlichting.
Lg (R10/R100)
Voor de toepassing van deze richtlijn wordt de volgende definitie toegevoegd:
Lg (100/10)
R10、R100 de weerstandswaarde in respectievelijk 10 lux en 100 lux (γ ′s-tolerantie is ±0,1)
Een aantal basisgegevens
Deze statistieken zijn voor de fotocel in de Adafruit winkel die erg lijkt op de GM11528.Hoewel ze allemaal ongeveer hetzelfde werken.Als er een gegevensblad is, kunt u ernaar verwijzen

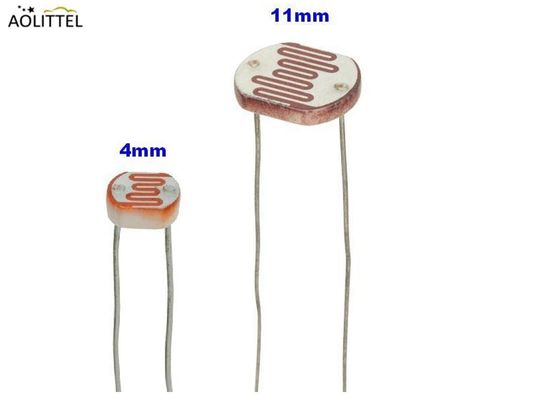

Grootte: Rond, 11 mm/0.4 "diameter.
Weerstandsbereik: 200KΩ (donker) tot 10-20KΩ (10 lux helderheid)
Gevoeligheidsbereik: 560nm,CdS-cellen reageren op licht tussen 400nm (violet) en 600nm (oranje) golflengten, met een piek op ongeveer 520nm (groen).
Stroomvoorziening: 200VDC vrijwel alles tot 100V, gebruikt gemiddeld minder dan 1mA stroom (afhankelijk van de stroomtoevoerspanning)
Datasheet zie kop
Twee toepassingsnota's over het gebruik en de selectie van fotocellen, waarbij bijna alle grafieken zijn genomen van
