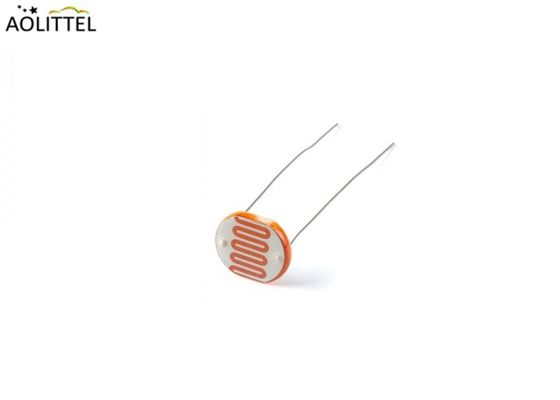

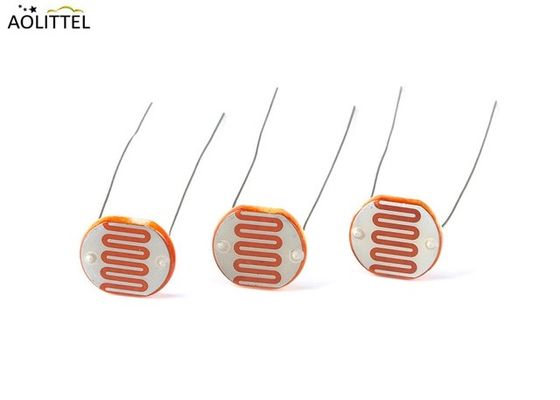

12mm Plastiek Met een laag bedekte LDR Lichte Afhankelijke Weerstand GM12528 10-20K voor Lichte Controle

12 mm LDR lichtafhankelijke weerstand met een kunststofcoating GM12528 10-20K voor lichtregeling

Circuits op basis van LDR

Arduino gebaseerde donkere schakelaar
Lichtgeactiveerde schakelaar met behulp van LM555 & LDR

Voordelen van LDR

Goedkope & gemakkelijk verkrijgbaar
Makkelijk te gebruiken.

Nadelen van LDR

Langzame reactietijd in vergelijking met fotodioden.

Elektronische uitvoeringen

De volgende categorieën zijn bedoeld: Download- Het is...

Afmeting

eenheid: mm

Beschrijving

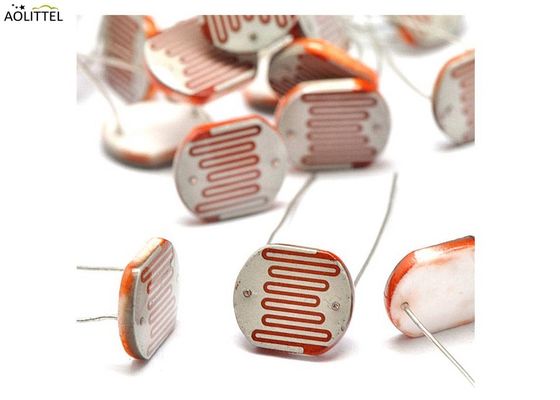

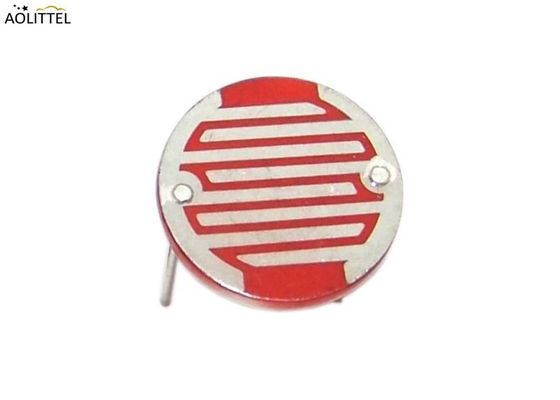

Er zijn verschillende soorten lichtsensoren op de markt. Een van de meest voorkomende en kosteneffectieve soorten lichtsensoren is een lichtafhankelijke weerstand, afgekort als LDR.Een LDR wordt ook wel fotoweerstand of fotocel genoemdHet is in principe een variabele weerstand waarvan de weerstand varieert naargelang de lichtintensiteit die erop valt.En in lichtomstandigheden kan de weerstand enkele honderden ohm zijn.LDR's zijn minder gevoelig voor licht in vergelijking met fototransistoren of fotodioden..Het ZigZag patroon van de LDR op het keramische substraat verhoogt de donkere weerstand.

LDR heeft geen polariteit net als een weerstand. De weerstand van LDR kan zeer gemakkelijk worden gemeten door gewoon de twee terminals van LDR aan te sluiten op een multimeter en de multimeter op weerstandsmodus in te stellen.Als je de intensiteit van het licht op de LDR verandert, zie je dat de weerstand varieert.De LDR is verkrijgbaar in verschillende afmetingen, bijvoorbeeld 5 mm LDR en 12 mm LDR, waarbij het substraat van de LDR respectievelijk 5 mm breed en 12 mm breed is.

De weerstand van LDR kan verschillen voor verschillende LDR's en is afhankelijk van het lichtgevoelige materiaal dat wordt gebruikt om het te maken.Er worden verschillende materialen gebruikt als halfgeleidersubstraat voor verschillende toepassingen.Voor het midden-infrarood spectraal gebied worden loodsulfide (PbS) en indium antimonide (InSb) gebruikt. Voor het infrarood gebied dat wordt gebruikt in infrarood astronomie en infrarood spectroscopie worden Ge:Cu-fotoleiders gebruikt.En het meest gebruikt is Cadmiumsulfide (CdS) omdat het goedkoop is en gevoelig is voor golflengten van 400 nm ∼ 850 nm i.d.w.z. het zichtbare spectrum.

De CdS LDR is een zeer goedkope sensor en wordt in veel dagelijkse toepassingen gebruikt, variërend van het aan/uitzetten van straatverlichting, de Twilight Dawn-schakelaar, LED-noodverlichting tot camera-lichtmeters.

Interfacecircuit voor LDR

De uitgang van LDR is weerstand, dus het kan niet rechtstreeks worden aangesloten op een ADC.Je kunt een eenvoudige spanningsdivider circuit waarvan de uitgangsspanning is evenredig met de lichtintensiteit van het licht vallen op de LDRDeze uitgangsspanning kan vervolgens rechtstreeks aan een ADC worden gegeven om de lichtintensiteit te meten of aan een vergelijkingscircuit.

Vout= Vin x (R1/(R1+RLDR))
Vout = Uitgangsspanning van spanningsverdelingssectie
Vin = Input Spanning van Spanningsdivider sectie in onze toestand zijn 5 Volt
RLDR= weerstand van LDR
