Thuis /Producten/Photoresistor Lichtsensor/4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker

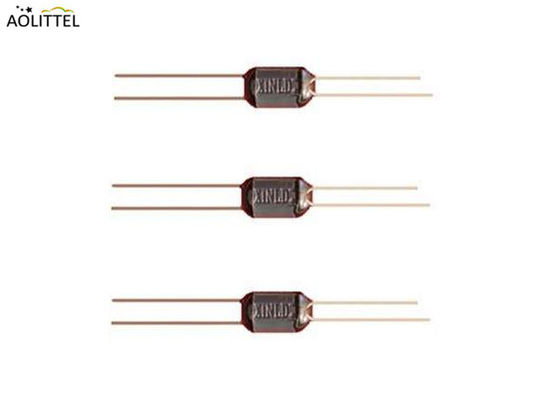

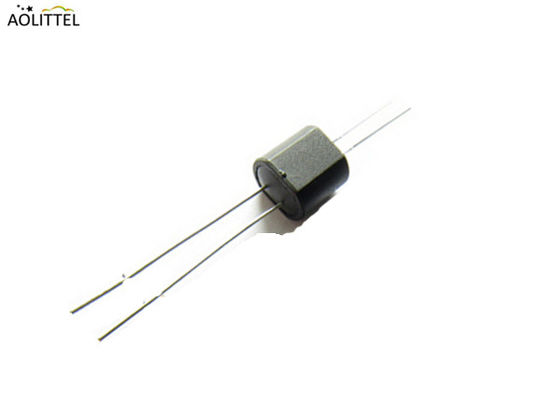

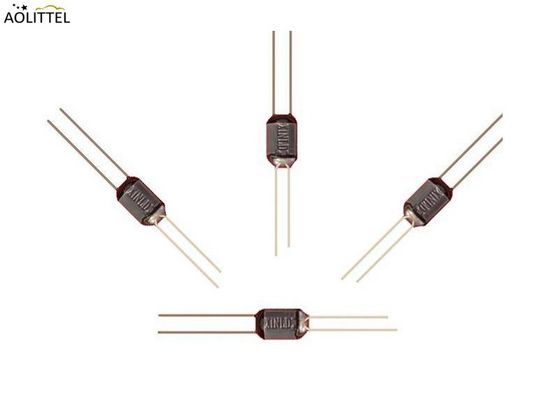

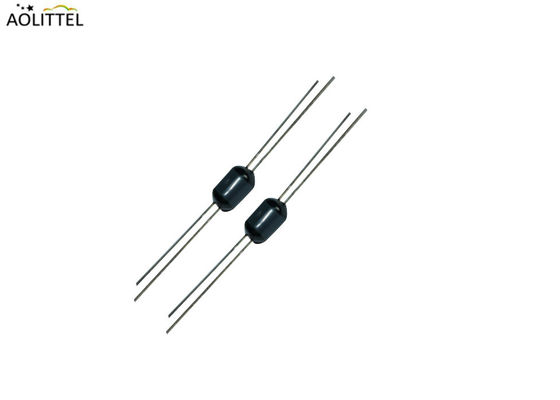

4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker

1000 stukjes
MOQ
Onderhandelbaar
Prijs
4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: Fotocelldr Output Analoge Lineaire Optokoppeling
Aantal pinnen: 4 spelden
Productassortiment: WDYJ-65-serie
Optocoupler behuizingsstijl:: axiale
Isolatie-spanning: 2KV
Stroom doorsturen als MaxStroom doorsturen als Max: 20 mA
Afmeting: 6*6.5*4mm
Het solderen Temperatuur: 260C (<5Sec)
Het werken/Opslagtemperatuur: -40 aan 75C
Voorspanning: 1.9-2.5V
Omgekeerde Stroom: 4 μA
Maximale celspanning: 60 V
Machtverlies: 50mW
De Coëfficiënt van celtemperaturen: 0.7%/C
Stijgingstijd (RT): 3.5msec
Dalingstijd (TF): 500msec
Markeren:

de sensor van de vlamdetector

,

de oppervlakte zet resettable zekering op
Basis informatie
Merknaam: Ao littel
Modelnummer: Wdyj-65 Reeks
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Bulk
Levertijd: 10 werkdagen
Betalingscondities: Western union, T/T
Levering vermogen: 100.000.000 Stukken per Maand
Productomschrijving


4 pinnen 20mA Axial Leaded LDR Output Analog Linear Optocoupler WDYJ-65 Met Isolatie Spanning 2KV Voor Audio Versterker


Toepassingen

Bescherming en besturing van de audioversterker
Beperking van geluidsvolume
Elektrische afgeschermde isolatiecouplage
Communicatietransmissie en automatische besturing
Instelling van de lichten en toerentalregeling
Industrieel, motorrijden en besturing

De volgende categorieën zijn bedoeld:4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker 0 Download- Het is...


Structuurdiagram: (eenheid: mm)

4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker 1


Absolute maximale waarden @ 25°C

Parameter Rating Eenheid
Isolatiespanning (piek) 2000 V
Temperatuur van het solderen 260 < 5S °C
Werktemperatuur -40 tot 75 °C
Bergingstemperatuur -40 tot 75 °C



ELECTRO-OPTISCHE CARACTERISTICEN @ 25°C

LED's

Parameter Symbool Testomstandigheden - Min. Typ... Max, ik ben er klaar voor. Eenheid
Voorstroom Ik...F 20 mA
Voorspanning VF Ik...F=20mA 1.9 2.0 2.5 V
Omgekeerde stroom Ik...R VR=4V 10 μA

CELL

Parameter Symbool Testomstandigheden - Min. Typ... Max, ik ben er klaar voor. Eenheid
Maximale celspanning VC (piek wisselstroom of gelijkstroom) 60 V
Machtverlies PD Lineair afkoelen tot 0 bij 75°C 50 mW

Gecoupleerd

Parameter Testomstandigheden Over weerstand (R)ON)/ KΩ Afweer (R)Afgesloten)※2/MΩ
- Min. Typus. Max, ik ben er klaar voor.
WDYJ-65RA Ik...F=1mA※1 0.7 1
WDYJ-65RB Ik...F=1mA※1 0.65 1.1 1
WDYJ-65RC Ik...F=1mA※1 1.05 1.56 1
WDYJ-65RC1 Ik...F=1mA※1 0.8 1.5 200
WDYJ-65RD Ik...F=1mA※1 1.48 2.6 1
WDYJ-65RD1 Ik...F=1mA※1 1.48 2.5 200
WDYJ-65RE Ik...F=1mA※1 2.5 5 2
WDYJ-65RG Ik...F=1mA※1 5 10 2
WDYJ-65RH Ik...F=1mA※1 10 20 30
WDYJ-65RI Ik...F=1mA※1 20 40 10
Rise Time (T)R) Tijd tot 63% van de eindgeleiding @ IF= 20mA 3.5 msec
HerfsttijdF) Tijd tot 100K na verwijdering van IF = 20mA 500 msec
Celtemperatuurcoëfficiënt IF > 5 mA 0.7 %/°C


※1gemeten na een donkere geschiedenis van een week
※210 seconden na ikF=0,5V gelijkstroom op cel


Beschrijving

De WDYJ-65 is een 1-kanaal Axial Vactrol met een zeer lage "on" weerstand, snelle reactietijd, met een kleinere temperatuurcoëfficiënt.

Een lineaire optocoupler is een opto-elektronisch apparaat, dat de weerstandsverandering regelt door de stroom van de ingang te wijzigen, gemaakt van CdS- en LED-halfgeleiders na rigoureuze selectie, veroudering en testen.
4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker 2


Kenmerken

Hoogspanningsisolatie
Echte weerstandselementen
Geschikt voor AC- of DC-gebruik
Laag aandrijflicht
Laag op weerstand, hoog af weerstand
Volledige constructie in vaste staat


Hoofdkenmerkencurve


4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker 3
4 spelden20ma As Leaded LDR Output Analoge Lineaire Optokoppeling wdyj-65 met Isolatievoltage 2KV voor Audioversterker 4

Aandacht:Het wordt aanbevolen de soldeersnoer van de onderkant van de optocoupler te verwijderen, de soldeertijd moet zo kort mogelijk zijn.

label:

de sensor van de vlamdetector

de oppervlakte zet resettable zekering op

de oppervlakte zet thermische zekering op
