Thuis /Producten/Photoresistor Lichtsensor/Hoge van de de Fotoceloutput van de Aanwinstenstabiliteit Analoge Lineaire Optokoppeling wdyj-1210 10.5x7.5mm voor de Controle van de Motorsnelheid

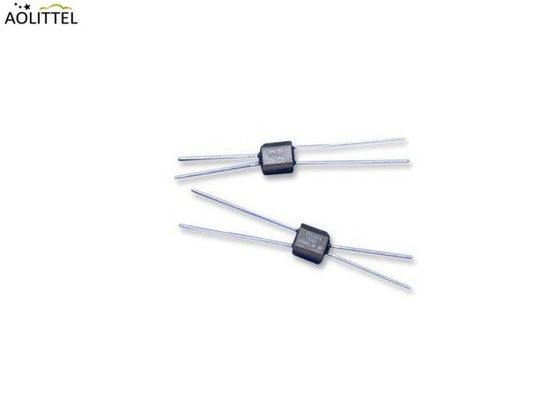

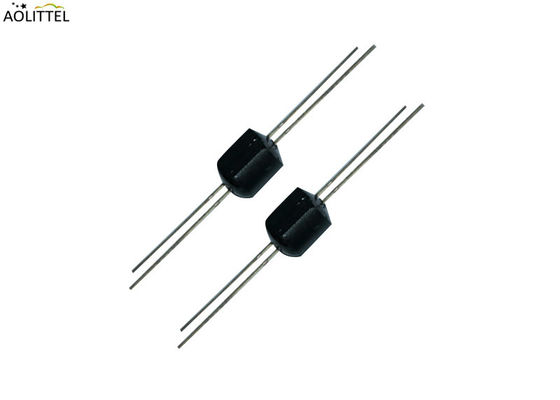

Hoge van de de Fotoceloutput van de Aanwinstenstabiliteit Analoge Lineaire Optokoppeling wdyj-1210 10.5x7.5mm voor de Controle van de Motorsnelheid

1000 stukjes
MOQ
Onderhandelbaar
Prijs
Hoge van de de Fotoceloutput van de Aanwinstenstabiliteit Analoge Lineaire Optokoppeling wdyj-1210 10.5x7.5mm voor de Controle van de Motorsnelheid
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: Lineaire optische koppelaar WDYJ-1210
Aantal pinnen: 4 spelden
Productassortiment: WDYJ-1210-serie
Optocoupler behuizingsstijl:: axiale
Isolatie-spanning: 2000V
Stroom doorsturen als MaxStroom doorsturen als Max: 20 mA
Afmeting: 10.5x7.5mm
Het werken/Opslagtemperatuur: -40 aan 75C
Voorspanning: 1.9-2.5V
Machtverlies: 50mW
Stijgingstijd (RT): 3.5msec
Dalingstijd (TF): 500msec
Markeren:

de sensor van de vlamdetector

,

de oppervlakte zet resettable zekering op
Basis informatie
Merknaam: Ao littel
Modelnummer: Wdyj-1210 Reeks
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Bulk
Levertijd: 10 werkdagen
Betalingscondities: Western union, T/T
Levering vermogen: 100.000.000 Stukken per Maand
Productomschrijving


Hoogvermogensstabiliteit Fotocel Output Analoog Lineaire Optocoupler WDYJ-1210 10.5x7.5mm Voor motorversnellingsregeling


Kenmerken

Zuiver weerstandsmateriaal, niet-polair vermogen
De eenvoudige schakelstructuur geschikt voor DC of AC toepassingen
Goede isolatie tussen invoer en uitvoer, laag vervormingskoppeling


De volgende categorieën zijn bedoeld:Hoge van de de Fotoceloutput van de Aanwinstenstabiliteit Analoge Lineaire Optokoppeling wdyj-1210 10.5x7.5mm voor de Controle van de Motorsnelheid 0 Download- Het is...


Structuurdiagram: (eenheid: mm)

Hoge van de de Fotoceloutput van de Aanwinstenstabiliteit Analoge Lineaire Optokoppeling wdyj-1210 10.5x7.5mm voor de Controle van de Motorsnelheid 1


Absolute maximale waarden @ 25°C

Parameter Rating Eenheid
Isolatiespanning (piek) 2000 V
Temperatuur van het solderen 260 < 5 sec °C
Werktemperatuur -40 tot 75 °C
Bergingstemperatuur -40 tot 75 °C



ELECTRO-OPTISCHE CARACTERISTICEN @ 25°C

LED's

Parameter Symbool Testomstandigheden - Min. Typ... Max, ik ben er klaar voor. Eenheid
Voorstroom Ik...F 20 mA
Voorspanning VF Ik...F=20mA 1.9 2.0 2.5 V
Omgekeerde stroom Ik...R VR=4V 10 μA

CELL

Parameter Symbool Testomstandigheden - Min. Typ... Max, ik ben er klaar voor. Eenheid
Maximale celspanning VC (piek wisselstroom of gelijkstroom) 60 V
Machtverlies PD Lineair afkoelen tot 0 bij 75°C 50 mW

Gecoupleerd

Parameter Testomstandigheden Op weerstand (RON) / KΩ Afstandsweerstand (ROFF) ※2 /MΩ
- Min. Typus. Max, ik ben er klaar voor.
WDYJ-1210RA IF=1mA※1 0.7 1
WDYJ-1210RB IF=1mA※1 0.65 1.1 1
WDYJ-1210RC IF=1mA※1 1.05 1.56 1
WDYJ-1210RC1 IF=1mA※1 0.8 1.5 200
WDYJ-1210RD IF=1mA※1 1.48 2.6 1
WDYJ-1210RD1 IF=1mA※1 1.48 2.5 200
WDYJ-1210RE IF=1mA※1 2.5 5 2
WDYJ-1210RG IF=1mA※1 5 10 2
WDYJ-1210RH IF=1mA※1 10 20 30
WDYJ-1210RI IF=1mA※1 20 40 10
Rise Time (TR) Tijd tot 63% van de eindgeleiding @ IF= 20mA 3.5 msec
Herfsttijd. Tijd tot 100 kW na verwijdering van IF = 20mA 500 msec
Celtemperatuurcoëfficiënt IF > 5 mA 0.7 %/°C

※1gemeten na een donkere geschiedenis van een week
※210 seconden na ikF=0,5V gelijkstroom op cel


Beschrijving

Optocoupler is een apparaat dat voornamelijk is gemaakt van LED & Photocell. Het wordt ook wel opto-isolator, optische isolator, fotocoupler genoemd.Wanneer er stroom wordt toegepast op de LEDDe LED's worden geïsoleerd door een lichtbron die de uitgang van de fotocel aanzet. Ze werken samen om elektrische isolatie te bieden.Terwijl ze elektrisch geïsoleerd blijven.

Toepassingen

Bescherming en besturing van de audioversterker
Elektrische afgeschermde isolatiecouplage
Communicatietransmissie en automatische besturing
Instelling van de lichten en toerentalregeling
Industrieel, motorrijden en besturing



Hoofdkenmerkencurve


Hoge van de de Fotoceloutput van de Aanwinstenstabiliteit Analoge Lineaire Optokoppeling wdyj-1210 10.5x7.5mm voor de Controle van de Motorsnelheid 2
Hoge van de de Fotoceloutput van de Aanwinstenstabiliteit Analoge Lineaire Optokoppeling wdyj-1210 10.5x7.5mm voor de Controle van de Motorsnelheid 3

Aandacht:Het wordt aanbevolen de soldeersnoer van de onderkant van de optocoupler te verwijderen, de soldeertijd moet zo kort mogelijk zijn.

label:

de sensor van de vlamdetector

de oppervlakte zet resettable zekering op

de oppervlakte zet thermische zekering op
