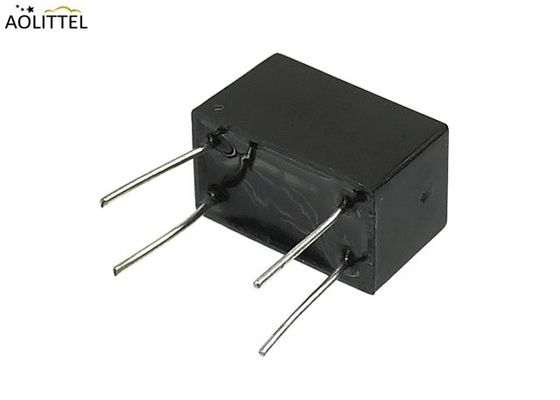

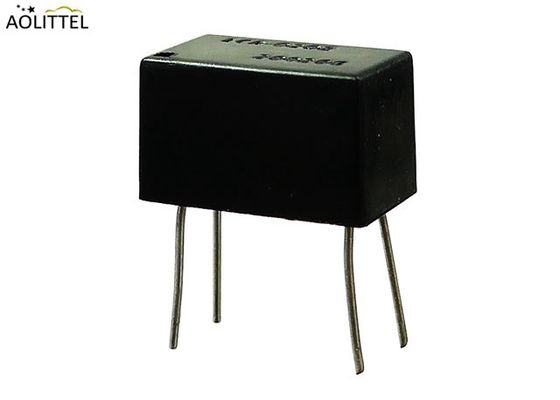

ST Vactrol lcr-0202 Dwars4pins-Geleidende Analoge Lineaire Optokoppeling wdyj-0202 van de Onderdompelingsfoto met Voorwaarts Voltage 2.5V

1000 stukjes
MOQ
Onderhandelbaar
Prijs
ST Vactrol lcr-0202 Dwars4pins-Geleidende Analoge Lineaire Optokoppeling wdyj-0202 van de Onderdompelingsfoto met Voorwaarts Voltage 2.5V
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Model: 4Pins de Geleidende Analoge Lineaire Optokoppeling van de onderdompelingsfoto
Inkapseling: Onderdompeling-4
Invoerstroom: Maximum 0-20mA: 40mA
Inlaatspanning: 1.6-2.5Vdc
Output Lichte Weerstand: 50 ohm-1K Ohm@20mA-0.01mA
Output Donkere Weerstand: 110M Ohm (na scheiding wordt gemeten 10 seconden die)
Reactietijd: <2>
Isolatievoltage: >2000VRMS
werk Frequentie: <300khz>
De terminal weerstaat Voltage: <50v>
Markeren:

de sensor van de vlamdetector

,

de oppervlakte zet resettable zekering op
Basis informatie
Merknaam: Ao littel
Modelnummer: Wdyj-0202
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Massa, 1000pcs/Bag, 3000pcs/CARTON.
Levertijd: 10 werkdagen
Betalingscondities: T/T, Western Union,
Levering vermogen: 100.000.000 Stukken per Maand
Productomschrijving

ST Vactrol LCR-0202 Cross 4Pins Dip Fotoconductieve analoge lineaire optocoupler WDYJ-0202 met voorspanning 2,5 V

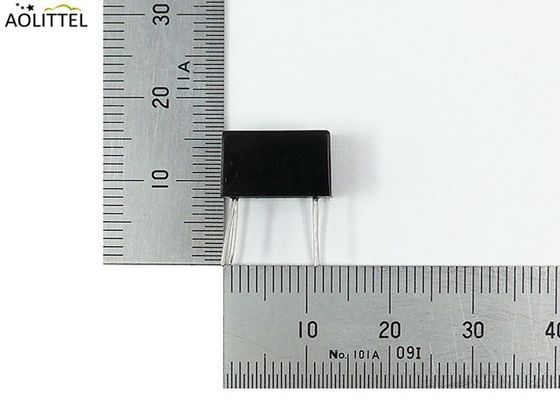

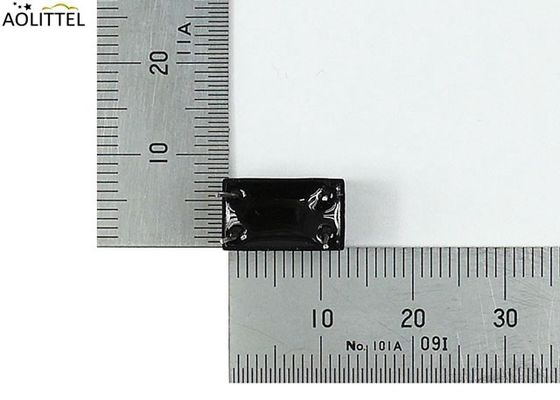

Structuurdiagram(eenheid:mm Tolerantie: ±0,1)

ST Vactrol lcr-0202 Dwars4pins-Geleidende Analoge Lineaire Optokoppeling wdyj-0202 van de Onderdompelingsfoto met Voorwaarts Voltage 2.5V 0

Elektrisch-optische kenmerken Ta=25°C

LED's

Parameter Symbool Testomstandigheden - Min. Typus. Max, ik ben er klaar voor. Eenheid
Voorstroom Ik...F 20 mA
Voorspanning VF Ik...F=20mA 1.9 2.0 2.5 V
Omgekeerde stroom Ik...R VR=4V 10 μA

CELL

Parameter Symbool Testomstandigheden - Min. Typus. Max, ik ben er klaar voor. Eenheid
Maximale celspanning VC (piek wisselstroom of gelijkstroom) 60 V
Machtverlies PD Lineair afkoelen tot 0 bij 75°C 50 mW

Gecoupleerd

Parameter Testomstandigheden Over weerstand (R)ON)/ KΩ Afweer (R)Afgesloten)※2/MΩ
- Min. Typus. Max, ik ben er klaar voor.
WDYJ-0202RA Ik...F=1mA※1 0.7 1
WDYJ-0202RB Ik...F=1mA※1 0.65 1.1 1
WDYJ-0202RC Ik...F=1mA※1 1.05 1.56 1
WDYJ-0202RC1 Ik...F=1mA※1 0.8 1.5 200
WDYJ-0202RD Ik...F=1mA※1 1.48 2.6 1
WDYJ-0202RD1 Ik...F=1mA※1 1.48 2.5 200
WDYJ-0202RE Ik...F=1mA※1 2.5 5 2
WDYJ-0202RG Ik...F=1mA※1 5 10 2
WDYJ-0202RH Ik...F=1mA※1 10 20 30
WDYJ-0202RI Ik...F=1mA※1 20 40 10
Rise Time (T)R) Tijd tot 63% van de eindgeleiding @ IF= 20mA 3.5 msec
HerfsttijdF) Tijd tot 100K na verwijdering van IF = 20mA 500 msec
Celtemperatuurcoëfficiënt IF > 5 mA 0.7 %/°C

※1gemeten na een donkere geschiedenis van een week

※210 seconden na ikF=0,5V gelijkstroom op cel

Toepassing

Bescherming en besturing van de audioversterker
Beperking van geluidsvolume
Elektrische afgeschermde isolatiecouplage
Instelling van de lichten en toerentalregeling

De volgende categorieën zijn bedoeld:ST Vactrol lcr-0202 Dwars4pins-Geleidende Analoge Lineaire Optokoppeling wdyj-0202 van de Onderdompelingsfoto met Voorwaarts Voltage 2.5V 1 Download- Het is...

Beschrijving

De analoge lineaire optische koppeling is een foto-elektrisch onderdeel door de verschillende stroom in te voeren om de veranderingen van de weerstand te regelen.veroudering en test. Het product wordt veel gebruikt door de huidige input controle en pure weerstand met niet-polariteit output. Ons bedrijf bezit het patent van de productie en het patentnummer is ZL02225334.3.

Kenmerken


1Puur weerstand en niet-polariteitsuitgang.
2Een breed assortiment analoge lineaire weerstand, een lage aan- en afweer.
3Eenvoudige schakelconfiguratie geschikt voor DC en AC gebruik.
4Input-to-output isolatie en laag vervormingskoppeling.
5- Inkapseling met PPO hoogtemperatuurbestendige materiaal.

Hoofdkenmerkencurve


ST Vactrol lcr-0202 Dwars4pins-Geleidende Analoge Lineaire Optokoppeling wdyj-0202 van de Onderdompelingsfoto met Voorwaarts Voltage 2.5V 2
ST Vactrol lcr-0202 Dwars4pins-Geleidende Analoge Lineaire Optokoppeling wdyj-0202 van de Onderdompelingsfoto met Voorwaarts Voltage 2.5V 3

Aandacht:Het wordt aanbevolen de soldeersnoer van de onderkant van de optocoupler te verwijderen, de soldeertijd moet zo kort mogelijk zijn.

Basistoepassings- en testcircuit

ST Vactrol lcr-0202 Dwars4pins-Geleidende Analoge Lineaire Optokoppeling wdyj-0202 van de Onderdompelingsfoto met Voorwaarts Voltage 2.5V 4

label:

de sensor van de vlamdetector

de oppervlakte zet resettable zekering op

de oppervlakte zet thermische zekering op
