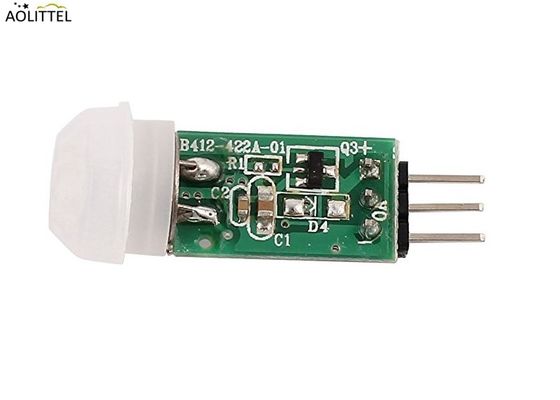

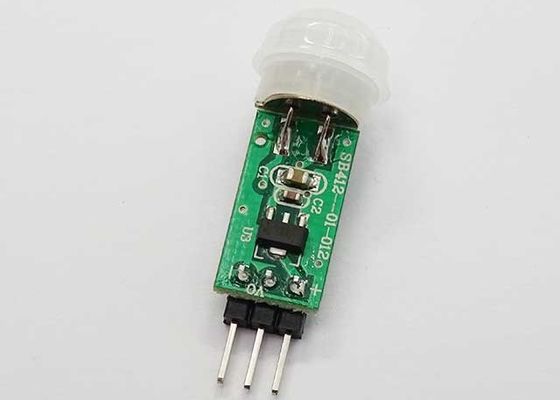

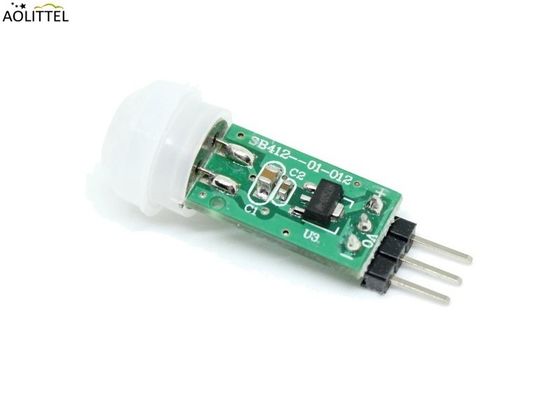

3m5m de Miniatuur Passieve Infrarode Bewegingssensor SB412 van de Controlemechanismepir Dectector Module met Fresnel de Weerstand van lenspcb

3m-5m Miniatuur Controller PIR Detector Module Passieve infrarood Bewegingssensor SB412 Met Fresnel lens PCB Resistor

Hoofdparameters

Algemeen

SB412Ais de nieuwste digitale sensormodule die gebaseerd is op de AM412 digitale sensor.
Fresnel lens, PCB, en een paar weerstand

De volgende categorieën zijn bedoeld: Download- Het is...

Informatie over de lens

Lensdiameter: 13,6 mm (standaard), detectiehoek ≤ 100°, detectiebereik < 5M.

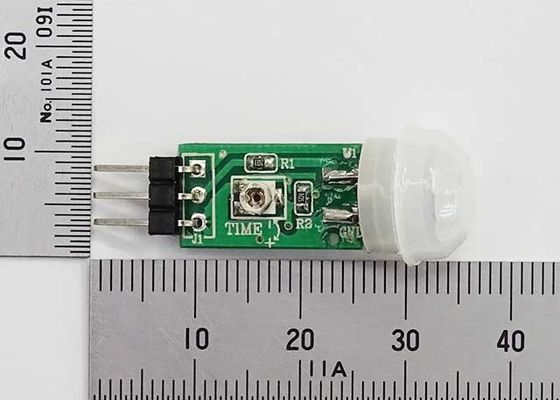

Compacte grootte

Schematisch diagram

Aanvraag

Functies:
1DC-INPUT: werkspanning of invoerspanning (bereik DC 3V-12V)
2. VOUT:Uitgang: signaal van hoog niveau 3V;Standby 0V
VOutput kan hetzelfde zijn als DC-Input door het toevoegen van een aantal componenten
3. Vertragingstijd aanpassing: de standaard vertraging tijd is 10s, kan worden aangepast door het wijzigen van de weerstand ((zie volgende vertragingstijd aanpassing formulier)

Aanpassing van de vertragingstijd

"'Wat is een PIR-sensor?'"

PIR-sensoren laten beweging waarnemen, bijna altijd gebruikt om te detecteren of een mens zich in of buiten het bereik van de sensoren heeft verplaatst.Om die reden worden ze vaak aangetroffen in apparaten en gadgets die in huizen of bedrijven worden gebruiktZe worden vaak PIR, "passive infrarood", "pyro-elektrische" of "IR-bewegings" sensoren genoemd.

PIR's zijn in principe gemaakt van een pyro-elektrische sensor (die je hierboven kunt zien als een ronde metalen blik met een rechthoekig kristal in het midden), die niveaus van infraroodstraling kan detecteren.Alles zendt een laag niveau van straling uit.De sensor in een bewegingsdetector is eigenlijk in tweeën gesplitst.De reden daarvoor is dat we op zoek zijn naar beweging (verandering) niet gemiddeld IR niveaus te detecterenAls de ene helft meer of minder IR-straling ziet dan de andere, zal de uitgang hoog of laag schommelen.

Naast de pyro-elektrische sensor is er een aantal ondersteunende schakelingen, weerstanden en condensatoren.Een zeer goedkope chip.Deze chip neemt de uitgang van de sensor en doet er wat kleine verwerking op om een digitale uitgangspuls van de analoge sensor uit te zenden.

Voor veel basisprojecten of producten die moeten detecteren wanneer een persoon het gebied heeft verlaten of binnengekomen, of is benaderd, zijn PIR-sensoren geweldig.een breed lensbereik hebbenMerk op dat PIR's je niet vertellen hoeveel mensen er in de buurt zijn of hoe dicht ze bij de sensor zijn.De lens is vaak op een bepaalde afstand vastgelegd (hoewel het ergens kan worden gehackt) en ze worden ook soms uitgeschakeld door huisdierenExperimenteren is de sleutel.
