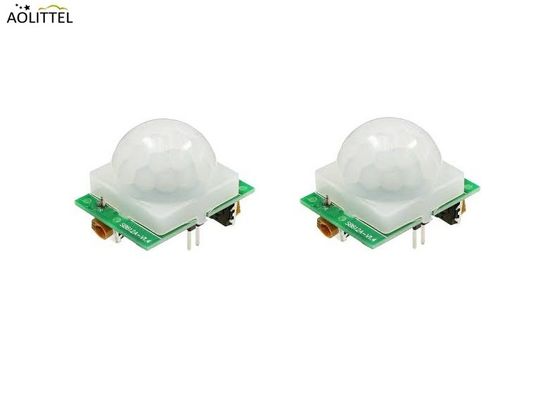

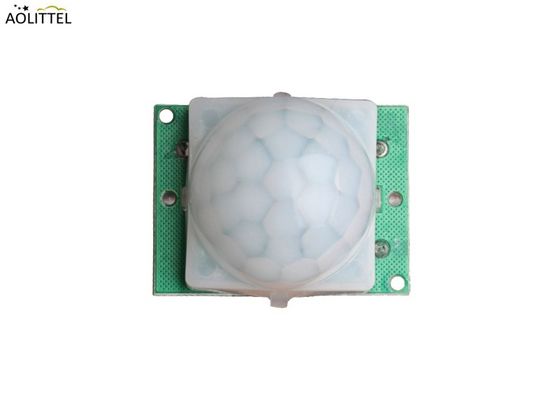

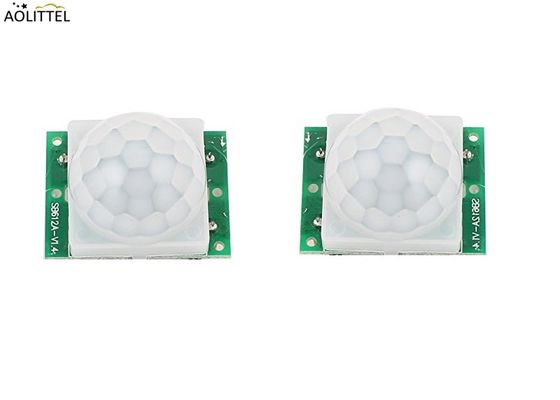

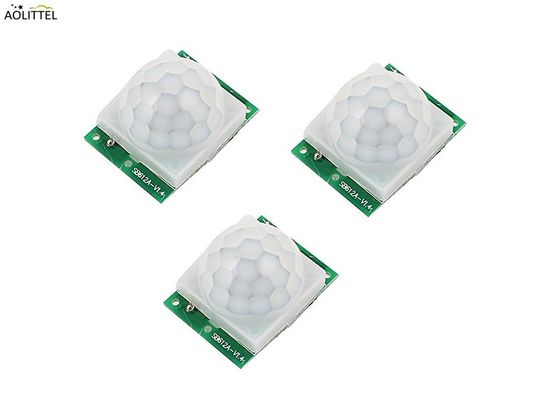

PIR-module SB612 met sensorafstand van 10 m, met detectiehoek van 120 graden
Beschrijving
SB612A is een pyro-elektrische sensormodule die is ontwikkeld voor de detectie van het menselijk lichaam.
PIR-sensor gecombineerd met een op een compact pcb gemonteerde frisnellens en beperkte onderdelen
Vertragingstijd, lux is instelbaar.
De volgende categorieën zijn bedoeld:
Download- Het is...
Kenmerken
| Type: |
SB612 |
| Grootte: |
32*24 mm |
| Voedingsstroom: |
DC3V~15V |
| Stroomafvoer: |
< 20 μA |
| Voltage-uitgang: |
Input: 3V ~ 15V Uitgang:3.3V |
| Vertragingstijd: |
Vertragingstijd, gevoeligheid, verlichting instelbaar |
| Operatie Temperaute: |
-20°C tot 60°C |
| Infrarood sensor: |
Dual element, laag geluid, hoge gevoeligheid. |
| Lichtsensor: |
CdS ((Kan worden toegevoegd als klant vereiste) |
| TTL-uitgang: |
TTL Output kan direct worden aangesloten op een microcontroller of logisch apparaat |
| Gevoeligheid: |
Hoge gevoeligheid |
Schematisch diagram
Lens
Lensdiameter: 24 mm (standaard), detectiehoek ≤ 120°, detectiebereik < 10M.
Afmeting (eenheid: mm)
Gids voor de toepassing
Functies:
1DC-INPUT: voedingsspanning (DC3.0V-12V)
2. TEST: proefspeld voor uitgang. Met uitgang, signaal van hoog niveau (3.0 V); zonder uitgang, signaal van laag niveau (0 V)
3. LOAD+: anode van de lading. LOAD-: katode van de lading. Spanning van de lading en.
De maximale stroom met belasting is 100mA.
4Lux aanpassing.
5. DELAY_TIME: vertragingstijd aanpassing.
Parameterinstelling
1Inlaatspanning en stilstandstroom
Aan de module moet één LDO worden toegevoegd.
2Aanpassing van de gevoeligheid
Een op de SENS-invoer toegepaste spanning stelt de drempel vast die wordt gebruikt om een PIR-signaal te detecteren tussen de PIRIN-
en NPIPIN-invoer.VSS selecteert de minimale drempelspanning.Elke spanning boven VDD/4 selecteert
de maximale drempel,dat is de minst gevoelige instelling voor de detectie van PIR-signalen.
3. Lichte aanpassing
Wanneer de OEN-spanning van laag naar hoog is, wanneer deze hoger is dan 0,4DD ((1,2V), wordt de OEN-spanning ingeschakeld.
van hoog naar laag, wanneer lager 0,2VDD ((0,6V),Vout-uitgang uitgeschakeld.
4. Vertraging tijd aanpassing
| Stap |
ONTIME Centerspanning (V) |
Op tijd. |
Spanning ((V) |
Optrekken
weerstand |
Aftrekken
weerstand |
| (VDD*(Stap*2) +3)/128 |
(Typisch) |
(VDD=3V) |
| 0 |
3/128 of lager |
2.3 |
0 |
- Nee. |
0R |
| 1 |
(VDD*2+3)/128 |
4.7 |
0.07 |
1M |
24K. |
| 2 |
(VDD*4+3)/128 |
7 |
0.117 |
1M |
39K |
| 3 |
(VDD*6+3)/128 |
9.4 |
0.164 |
1M |
56K |
| 4 |
(VDD*8+3)/128 |
18.7 |
0.21 |
1M |
75K. |
| 5 |
(VDD*10+3)/128 |
37 |
0.257 |
1M |
91K. |
| 6 |
(VDD*12+3)/128 |
56 |
0.304 |
1M |
110K. |
| 7 |
(VDD*14+3)/128 |
1 minuut 15 seconde. |
0.351 |
1M |
130K. |
| 8 |
(VDD*16+3)/128 |
2min 30 sec. |
0.398 |
1M |
150 duizend. |
| 9 |
(VDD*18+3)/128 |
Vijf minuten. |
0.445 |
1M |
174K. |
| 10 |
(VDD*20+3)/128 |
7 minuten en 29 seconden. |
0.492 |
1M |
200 duizend. |
| 11 |
(VDD*22+3)/128 |
9min59 sec. |
0.539 |
1M |
220K. |
| 12 |
(VDD*24+3)/128 |
19min 58 sec. |
0.585 |
1M |
240K. |
| 13 |
(VDD*26+3)/128 |
39 min 56 sec. |
0.632 |
1M |
270K. |
| 14 |
(VDD*28+3)/128 |
59min25 sec. |
0.679 |
1M |
294K |
| 15 |
(VDD*30+3)/128 of hoger |
1 uur 20 minuten. |
3 |
0R |
- Nee. |
Notitie
Vanwege de hoge gevoeligheid van het PIR-sensor wordt het niet aanbevolen om de module te gebruiken in de volgende gevallen:
of een vergelijkbare aandoening.
A) bij snelle veranderingen in het milieu
B) bij sterke schokken of trillingen
C) op een plaats waar zich belemmerende materialen bevinden (bijv. glas) waardoor IR niet binnen de
detectiegebied.
D) blootgesteld aan direct zonlicht
E) blootgesteld aan directe wind van een verwarming of airconditioning
