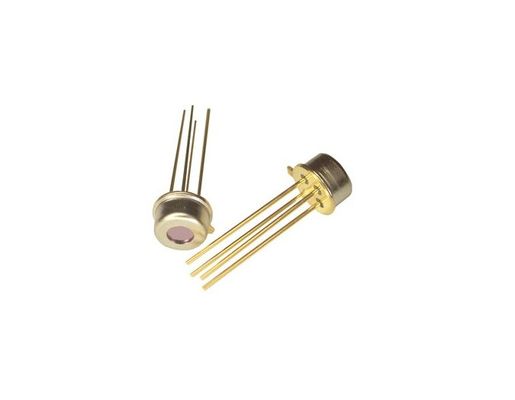

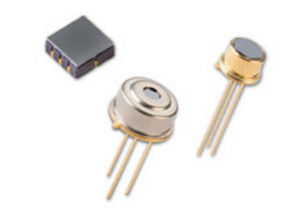

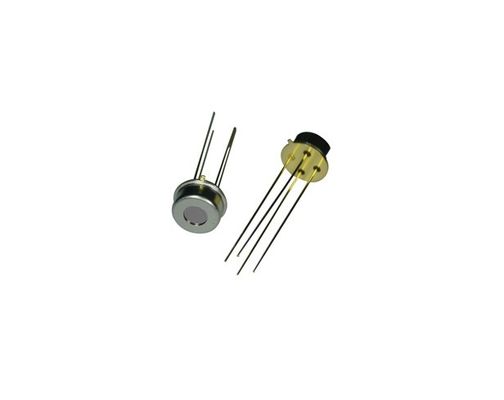

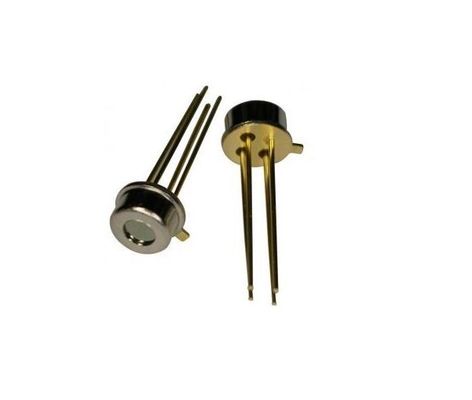

Oorthermometer Niet-contactmeting Metalen behuizing Thermometrie Infrarood detectoren Thermopile IR sensor ZTP-148SR
Beschrijving
ZTP thermopile infrarood (IR) sensoren zijn toonaangevende sensoren met een hoger gevoeligheidsniveau.en geen bron van bias spanning of stroom vereisenBestaat uit thermo-elementen, een plat IR-filter en een thermistor voor temperatuurcompensatie in een hermetisch afgesloten TO-pakket,De serie heeft een verscheidenheid aan filters beschikbaar om de prestaties in specifieke toepassingen te maximaliseren.De ZTP IR thermopile-apparaten worden gebruikt voor de non-contact temperatuurmeting in thermometrie, magnetronen, inductieverwarmingskachels, airconditioners, bezettingsdetectie, verlichting,Regeling van de vloerverwarming, en HVAC / automotive toepassingen.
We zijn niet beperkt tot standaard ontwerpen en voorzien in gebruikersop maat gemaakte apparaten voor de meest veeleisende infrarood sensoren, evenals PCB.
Thermopile IR Sensor Application.pdf
OUTLINE VAN DE SENSOR PACKET en PIN-ARRANGEMENT[eenheid: mm]
Thermopile chip
| Parameter |
Beperkingen |
Eenheden |
Voorwaarde |
| Grootte van de chip |
1.8 x 1.8 |
mm2 |
|
| Diafragma grootte |
1.0 x 1.0 |
mm2 |
|
| Actief gebied |
0.7 x 0.7 |
mm2 |
|
| Interne weerstand |
85 ((60-111) |
kΩ |
25°C |
| Weerstand T.C |
0.12 |
%/°C |
|
| Verantwoordelijkheid |
61(43-79) |
V/W |
500K, 1Hz. |
| Verantwoordelijkheid TC |
-Nee.07 |
%/°C |
|
| Geluidsspanning |
37 |
nV rms |
R.M.S., 25°C |
| NEP |
0.61 |
nW/Hz1/2 |
500K, 1Hz. |
| Detectiviteit |
1.14 |
cmHz1/2/W |
500K, 1Hz. |
| Tijd constante |
|
ms |
|
Thermistor- Thermistor voor temperatuurcompensatie
| Parameter |
Beperkingen |
Eenheid |
Voorwaarde |
| Min. |
TYPE |
Maximaal |
| Resistentie |
97 |
100 |
103 |
kΩ |
Tol.:3%, @ 25°C |
| Beta-waarde |
3920 |
3960 |
4000 |
K |
Tol.:1%, gedefinieerd bij 25°C/50°C |
Absolute maximale ratings
- Werktemperatuur: -20°C ~ 100°C
- Bergingstemperatuur: -40 °C ~ 120 °C
Typische kenmerkende gegevens van ZTP-148SR
Gevoeligheid
Zichtveld
| Parameter |
Beperkingen |
Eenheid |
Voorwaarde |
| Min. |
TYPE |
Maximaal |
| Zichtveld |
80 |
85 |
90 |
Degree |
50% van de maximale output |
Thermistorweerstand (R-T-TABEL)
Kenmerken
Niet-contactmeting
Meer oppervlakte meting
Sensorpakket voor kleine afmetingen
Inbegrepen omgevingstemperatuur - (thermistor) sensor voor compensatie
Hoge gevoeligheid
Snelle reactietijd
Toepassing
Patiëntbewaking
Oor- en trommelhormometers
Bezette ruimte detecteren
HVAC
Vervaardiging
IR-modules
ZTP Thermopile IR-modules bieden een hogere mate van objectentemperatuurnauwkeurigheid, een breder bereik aan opslagtemperaturen en lagere Thermopile-uitgangsspanningen dan vergelijkbare producten op de markt.ZTP-115M is een enkele IR-module die bestaat uit een thermopile, IR-sensor, signaalconditie en spanningsuitgang.
Specificaties
Voerspanning: enkelvoudige voeding (+5V)
Voedingsstroom: typisch 2,7 mA
Reactietijd: 0,3 ~ 0,6 seconde
Temperatuurbereik: -40 °C ~ 145 °C
Werktemperatuur: -20 °C ~ 100 °C
Bergingstemperatuur: -20 °C ~ 120 °C
Kenmerken
Niet-contactmeting
Meer oppervlakte meting
Sensorpakket voor kleine afmetingen
Inbegrepen omgevingstemperatuur (thermistor) sensor voor compensatie
Hoge gevoeligheid
Snelle reactietijd
Analoog-uitgang
Toepassingen
Bezette ruimte detecteren
HVAC
Vervaardiging
Micro-golfovens
