Kenmerken

Specificaties

Name: Wire Wound Resistor

Rated Power: 0.25W~10W

Resistance Value: 0.1-1000 Ohm (E24)

Tolerance: F : ±1% G : ±2% J : ±5%

Package: Tape or Bulk

Forming: Horizontal/vertical

Temp. Coefficient: ±350PPM/℃

Operating Temperature: -55℃～＋155℃

Markeren:

de sensor van de vlamdetector

de oppervlakte zet thermische zekering op

Basis informatie

Plaats van herkomst: China

Modelnummer: KNP

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Band (Gebrek) of Massa

Levertijd: 2 weken

Betalingscondities: T/T

Levering vermogen: 10KKPCS per Maand

Galerij

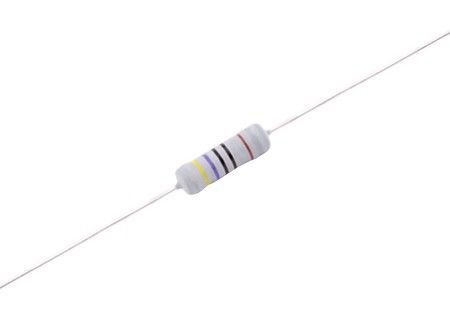

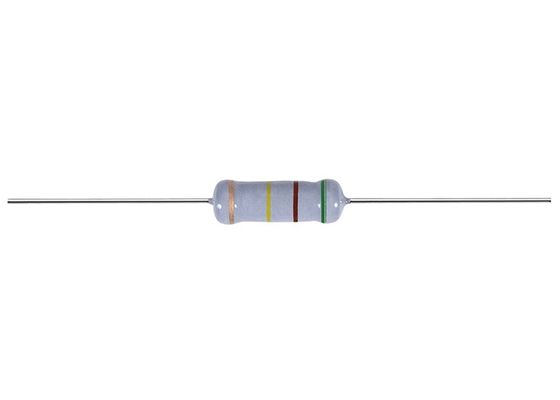

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte

Productomschrijving

Vlambestendige niet-inductieve KNP 0,25-10 W fusibel draadwondresistor 0,1-1000 Ohm ± 5% met kleinere afmetingen

Inleiding

Om de alkalische minder keramische kern te winden met metaal legering weerstand draad en coating met siliciumhars die draad wrap weerstand KNP serie maakt
Kleine afmetingen in vergelijking met andere soorten weerstanden
Elektrische en mechanische stabiliteit en hoge betrouwbaarheid

GESCHIEDENIS

Hoge stabiele puls kenmerken!
Voldoen aan de JIS-C-5201-vereisten!
Superwarmteverlies!
Stilletjes.
Geen jaarlijkse verschuiving van de weerstandswaarde!
Speciale strakke toleranties zijn op aanvraag beschikbaar

Buitenafmetingen (Eenheid: mm)

P-type

De 5e kleurengroep; KNP-type in Zwart, NKNP-type in Groen

Type		Afmetingen
Normale grootte	Kleine grootte	Ik ben twee.0	L±1.0	ψD	ψd±0.05	H±2.0
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	60	9.0	3.2±0.5	0.50	28
KNP1W, NKNP1W	KNP2WS,NKNP2WS	60	11.5	4.5±1.0	0.68	25
KNP1W, NKNP1W	KNP2WS,NKNP2WS	73	11.5	4.5±1.0	0.68	31
KNP2W, NKNP2W	KNP3WS,NKNP3WS	60	15.5	5.0±1.0	0.68	23
KNP2W, NKNP2W	KNP3WS,NKNP3WS	81	15.5	5.0±1.0	0.68	33
KNP3W, NKNP3W	KNP5WS, NKNP5WS	94	17.5	6.0±1.0	0.68	38
KNP5W,NKNP5W		94	24.5	8.0±1.0	0.68	35

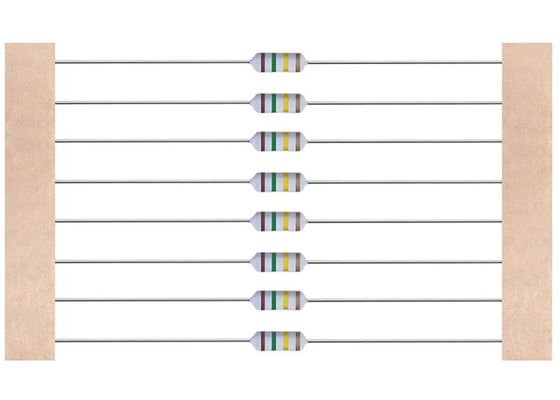

Axial Lead Taping

Txx Type

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte 1

Type

Opname

Afmetingen

Normale grootte

Kleine grootte

L1-L2

Max, ik ben er klaar voor.

KNP 1/2W

KNP 1WS

T52

9.0±1.0

52±1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

3.0

0.6

0.5

KNP 1W

KNP 2WS

T52

11.5±1.0

52±1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

3.0

0.6

0.5

T66

11.5±1.0

66±1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

3.0

0.6

0.5

KNP2W

KNP 3WS

T52

15.5±1.0

52±1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

3.0

0.6

0.5

T73

15.5±1.0

73±1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

3.0

0.6

0.5

KNP3W

KNP5WS

T84

17.5±1.5

84±1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

3.0

0.6

0.5

KNP5W

T84

24.5±1.0

84±1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

3.0

0.6

0.5

MB-type & M-type& MK-type

Watt	Afmetingen (mm)
Watt	D	L	P±1.0	H1±1.0	H2±0.5	t±0.15	qMax
1/2w, 1w	3.2±0.5	9.0±1.0	12.5/15	10.5	4.5	1.2	3
1w,2w	4.5±1.0	11.5±1.0	15	10.5	4.5	1.25	3
2w,3w	5.0±1.0	15.5±1.0	20	10.5	4.5	1.25	3
3W5WS	6.0±1.0	17.5±1.0	25	10.5	4.5	1.25	3
5W	8.0±1.0	24.5±1.0	30	10.5	4.5	1.25	3

Watt	Afmetingen (mm)
Watt	ΦD	L	P±1.0	H±1.0
1/2w, 1w	3.5±0.5	9.0±1.0	12.5/15	10
1w,2w	4.5±1.0	11.5±1.0	15	10
2w,3w	5.0±1.0	15.5±1.0	20	10
3w	6.0±1.0	17.5±1.0	25	10
5w	8.0±1.0	24.5±1.0	30	10

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte 4

Watt	Afmetingen (mm)
Watt	D	L	P±1.0	H±1.0	H1±1.0
1/2w, 1w	3.2±0.5	9.0±1.0	12.5	10	4.5
1w,2w	4.5±1.0	11.5±1.0	15	10	4.5
2w,3w	5.0±1.0	15.5±1.0	20	10	4.5
3W5WS	6.0±1.0	17.5±1.0	25	10	4.5

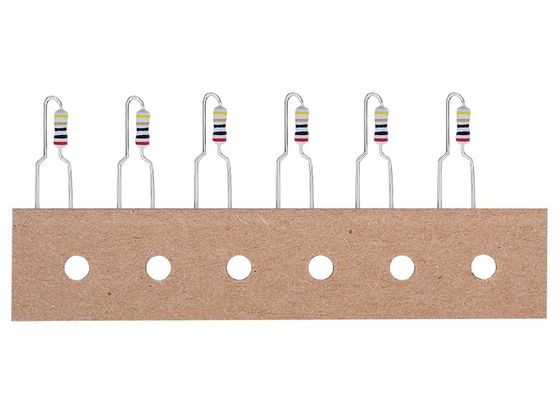

F-type en FK2-type en FKK-type

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte 5

Watt	Afmetingen (mm)
Watt	ΦD	L	P±2.0	E Max	H±1.0
1/2w, 1w	3.2±0.5	9.0±1.0	6	3.5	5 tot 8
1w,2w	4.5±1.0	11.5±1.0	8	3.5	5 tot 8
2w,3w	5.0±1.0	15.5±1.0	8	3.5	5 tot 8
3w	6.0±1.0	17.5±1.0	8	3.5	5 tot 8

FK2

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte 6

Watt	Afmetingen (mm)
Watt	ΦD	L	P±2.0	E Max	H±1.0
1/2w, 1w	3.2±0.5	9.0±1.0	6	3.5	5 tot 8
1w,2w	4.5±1.0	11.5±1.0	8	3.5	5 tot 8
2w,3w	5.0±1.0	15.5±1.0	8	3.5	5 tot 8
3w	6.0±1.0	17.5±1.0	8	3.5	5 tot 8

FKK

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte 7

Watt	Afmetingen ((mm)
Watt	ΦD	L	P±1.0	E Max	H1±1.0	H2±1.0
1/2w, 1w	3.2±0.5	9.0±1.0	5 tot 7	3.5	8	4.5
1w,2w	4.5±1.0	11.5±1.0	5 tot 9	3.5	8	4.5
2w,3w	5.0±1.0	15.5±1.0	5 tot 9	3.5	8	4.5
3w	6.0±1.0	17.5±1.0	5 tot 10	3.5	8	4.5

Tape in doos verpakking (Ammo verpakking) Verpakkingsdoos maat en hoeveelheid

Type		Formulier	Hoeveelheid	Afmetingen (mm)
Normale grootte	Kleine grootte	Formulier	Hoeveelheid	L	W	H
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	T52	2000 stuks	260	80	85
KNP1W, NKNP1W	KNP2WS, NKNP2WS	T52	1000 stuks	260	80	85
KNP1W, NKNP1W	KNP2WS, NKNP2WS	T67	1000 stuks	260	85	92
KNP2W, NKNP2W	KNP3WS, NKNP3WS	T52	1000 stuks	260	80	100
KNP2W, NKNP2W	KNP3WS, NKNP3WS	T73	1000 stuks	260	95	92
KNP3W, NKNP3W	KNP5WS, NKNP5WS	T84	500 stuks	260	110	75
KNP5W,NKNP5WS		T84	250 stuks	260	110	75

Grote hoeveelheid

Type		Formulier	Hoeveelheid	Afmetingen (mm)
Normale grootte	Kleine grootte	Formulier	Hoeveelheid	L	W	H
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	P	5000 stuks	240	140	76
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	Vervaardiging	5000 stuks	240	140	76
KNP1W, NKNP1W	KNP2WS, NKNP2WS	P	2000 stuks	240	140	76
KNP1W, NKNP1W	KNP2WS, NKNP2WS	Vervaardiging	2000 stuks	240	140	76
KNP2W, NKNP2W	KNP3WS, NKNP3WS	P	2000 stuks	240	140	76
KNP2W, NKNP2W	KNP3WS, NKNP3WS	Vervaardiging	2000 stuks	240	140	76
KNP3W,NKNP3W	KNP5WS, NKNP5WS	P	100 stuks	240	140	76
KNP3W,NKNP3W	KNP5WS, NKNP5WS	Vervaardiging	250 stuks	240	140	76
KNP5W,NKNP5WS		P	50 stuks	240	140	76
KNP5W,NKNP5WS		Vervaardiging	50 stuks	240	140	76

Nominaal vermogen

Nominaal vermogen is het maximale vermogen dat continu kan worden geladen bij een bepaalde omgevingstemperatuur.

70°C,zoals in tabel 1; echter wanneer de omgevingstemperatuur hoger is dan 70°C

Type		Nominaal vermogen	Dielectrische weerstand Spanning	KNP-weerstand Bereik ((Ω)	NKNP-resistentie Bereik ((Ω)
Normale grootte	KNP1/2W, NKNP1/2W	0.5W	300 V	0.05Ω~1KΩ	0.1Ω~680Ω
	KNP1W, NKNP1W	1W	350 V
	KNP2W, NKNP2W	2W	350 V
	KNP3W, NKNP3W	3W	400 V
	KNP5W, NKNP5W	5W	400 V
Kleine afmetingen	KNP1WS, NKNP1WS	1W	300 V	0.05Ω~1KΩ	0.1Ω~680Ω
	KNP2WS, NKNP2WS	2W	350 V
	KNP3WS, NKNP3WS	3W	350 V
	KNP5WS, NKNP5WS	5W	400 V

Kleurcode

Kleur	1^stfiguur	2^nndfiguur	Vermenigvuldiger	Tolerantie	Onderscheid maken
Zwart	0	0	10⁰		KNP-type in Zwart NKNP-type in groen.
Bruin	1	1	10¹	± 1% ((F)
Rood	2	2	10²	± 2% ((G)
Oranje	3	3	10³
Geel	4	4	10⁴
Groen	5	5	10⁵
Blauw	6	6	10⁶
Violet	7	7	10⁷
Grijs	8	8
Wit	9	9
Goud			10^-1	± 5% ((J)
Zilver			10^{- Twee.}	±10% ((K)
Gewoon

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte 8

Bouw

Vuurvaste Niet-inductieve Smeltbare de Draad Gekronkelde Weerstand 0.1-1000 Ohm ±5% van KNP 0.25-10W met Kleinere Beschikbare Grootte 9

- Nee.	Posten	Materiaal
1	Keramische kern	Er wordt keramiek met een hoog aluminagehalte gebruikt.
2	Resistorelement	Het weerstandselement moet bestaan uit een weerstandsdraad ((Bijvoorbeeld:CN49W Φ1.0mm).
3	Terminal	Een blik ijzeren kap.
4	Verbinding	De met soldeer beklede looddraad wordt met laswerk aan de doppen bevestigd.
5	looddraad	met een gewicht van niet meer dan 10 kg
6	Afwerking	Het gebruik van siliciumhars voldoet aan de UL-94V-0 ontvlambare specificatie.
7	Vermelding	Kleurcode.

Kenmerken

Posten

Prestaties

Testmethoden ((In overeenstemming met JIS C 5202)

Temperatuur
Coëfficiënt

± 350 PPM/°C
(± 500 PPM/°C < 1Ω)

Voldoen aan 5.2
R₁- R.
------------- x 10^{6 PPM/C}
R₀(T₁-T.₀)

R₀:Wetstand bij kamertemperatuur.₀)).

R₁:weerstandswaarde bij kamertemperatuur.plus 100°C(T₁)

Korte tijd
overbelasting

Binnen ±(2%+0,05Ω).

Geen bewijs van mechanische schade.

Voldoen aan 5.5
Nominale spanning × 2,5 maal,5 s

Maar niet hoger dan de maximale overbelastingspanning.
(zie tabel 1)

Posten

Prestaties

Testmethoden ((In overeenstemming met JIS C 5202)

Isolatie
Resistentie

10⁴MΩ of meer.

Voldoen aan 5.6
V-blokmethode

De weerstand wordt gedurende 60 seconden bij gelijkstroom 500 V getest.

dielektrische
Het kan niet.
Spanning

Geen sporen van mechanische schade.

of isolatie-afval.

Voldoen aan 5.7
Constante druk, V-blokmethode

De weerstand wordt gedurende respectievelijk 60 seconden op wisselstroompotentieel getest. (zie tabel 1).

Overbelasting van de puls

Binnen ± 2%+0,05Ω

Voldoen aan 5.8

Nominale spanning X 4 keer, 10000 cyc.(1s ON, 25s OFF)

Maar niet hoger dan de maximale pulsspanning. (zie tabel 1)

Endsterkte

Geen bewijs van mechanische schade.

Voldoen aan 6.1

Treksterkte

mm
Diameter

Trekkracht N ((kgf)

Tijd

Φ0,38 mm~0,50 mm

5(0,51)

10 ± 1
tweede

Φ0,50 mm~0,68 mm

10(1.02)

Torsievermogen: Om de looddraad te buigen op een punt van ongeveer 6 mm ~ 6,5 mm van de weerstandskamer. ongeveer 0,75 mm krommingstraal tot 90 °, dan de draad bij 1,2 ± 0.4 mm van de buiging punt eind en draai het (in de richting van de klok) met 360 graden loodrecht op de weerstand as met een snelheid van dezelfde 5 seconden per beurt, en doen opnieuw hetzelfde in tegen de klok richting die een volledige beurt vormen. Herhaal de beurt voor 2 keer zonder enige breuk en losheid veroorzaken.

Posten	Prestaties	Testmethoden ((In overeenstemming met JIS C 5202)
Weerstand tegen soldeerwarmte	Binnen ± 1%+0,05Ω Geen bewijs van mechanische schade.	Voldoen aan 6.4 350±10°C, 3±1s Na de test verlof voor 0,5 uur.
Soldeerbaarheid	Bedekt met ten minste 95% nieuw soldeer.	Voldoen aan 6.5 Testtemperatuur van de soldeer: 255 ± 5°C In het soldeermiddel onderdompelingstijd: ±1,0 s
Resistentie tegen oplosmiddelen	Geen verslechtering van de beschermende coating en markeringen.	Voldoen aan 6.9 De monsters worden gedurende 3 minuten volledig ondergedompeld in een isoproalcoholbad met een ultrasone werking.
Temperatuurcyclus	Binnen ± 1%+0,05Ω Geen bewijs van mechanische schade.	Voldoen aan 7.4 Onderkant: -55°C/30 min, kamertemperatuur: 10 tot 15 min Hoogte: 80°C/30min, kamertemperatuur: 10 tot 15min 5 cycli
Laadduur in vochtigheid	Binnen ± 5%+0,05Ω	Voldoen aan 7.9 40 ± 2 °C, 90 tot 95% RH, 1000 uur Nominale spanning (90 min ON, 30 min OFF)
Laadduur	Binnen ± 5%+0,05Ω	Voldoen aan 7.10 70±3°C, 1000 uur Nominale spanning (90 min ON, 30 min OFF)
