Name: Snelle tijd-aan-reis 16R300GPR Radiale Leaded door Gatenpptc PolySwitch PTC Resettable Zekering 16V 3A
Brand: Aolittel Technology Co.,Ltd
SKU: TRA300
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

naam: PTC Resettable Zekering 16V 3A

Maximale spanning: 16V

Greepstroom: 3A

Beëindigingsstijl: Radiële

Montage-type: Door het gat

Reisstroom: 6A

Huidige Classificatie - Ma: 40A

Resistentie: 0,04 ohms

Minimale werktemperatuur: -40C

Maximale werktemperatuur: +85C

Lood het Uit elkaar plaatsen: 5.1mm

Type: PolyFuse Resettable PTC

Pd - Energieverspilling: 0.9w

Subcategorie: PPTC-herstelbare zekeringen

Handelsnaam: Poly-fuse

Max. Diameter: 10.7mm

Markeren:

de positieve zekering van de temperatuurcoëfficiënt

Resettable Zekering van PPTC

Basis informatie

Plaats van herkomst: China

Merknaam: Ao littel

Certificering: UL,RoHS,CSA,TUV

Modelnummer: TRA300

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Massa, 1000pcs/Bag

Levertijd: 10 werkdagen

Betalingscondities: T/T

Levering vermogen: 10.000.000 stukken per maand

Galerij

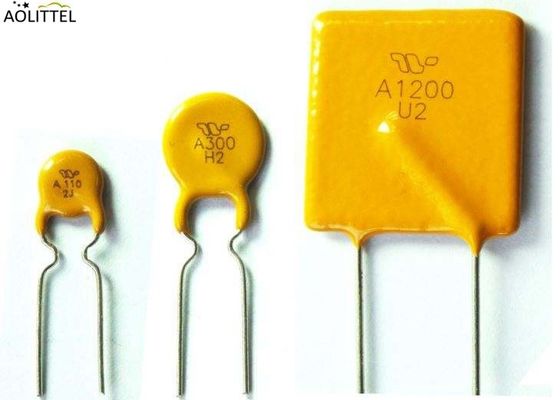

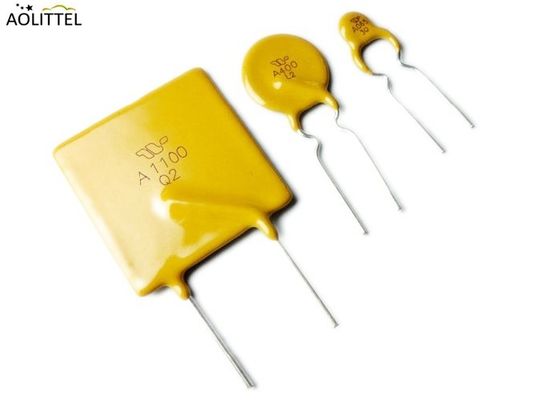

Snelle tijd-aan-reis 16R300GPR Radiale Leaded door Gatenpptc PolySwitch PTC Resettable Zekering 16V 3A

Productomschrijving

Snelle tijd tot reis 16R300GPR Radial geleid door het gat PPTC PolySwitch PTC resettable fuse 16V 3A

Waarom PTC Resetable Fuse nodig?

Wanneer een zekering uitbrandt, moet deze vervangen worden voordat de beschermde apparatuur weer in gebruik kan worden genomen.
De technologische vooruitgang heeft ons een alternatief verschaft: een terugstelbare zekering, of beter gezegd, een automatisch terugstelbare zekering.De polymer PTC zekering verdraagt de normale nominale stroom vriendelijkDe huidige temperatuur van de vloeistof is ongeveer gelijk aan die van de vloeistof, maar wanneer de stroom begint te stijgen boven de "tolerabele" niveaus (trip current), wordt deze verwarmd en vecht woedend terug.maar door vele ordes van grootteDit vermindert de stroom tot een zeer klein niveau. afhankelijk van het circuitontwerp, kan dit milliseconden tot vele seconden duren.of opnieuw instellenAls de huidige overbelasting is verwijderd, wordt de werking van de apparatuur hersteld.
De PTC-herstelbare zekering is niet bedoeld voor hoog vermogen.
De keramische PTC-thermistor heeft een vergelijkbaar gedrag, maar de weerstandsvariatie is niet zo snel.

De volgende categorieën zijn bedoeld: Download- Het is...

Elektrische kenmerken

V/N	Hou op Cu.	Trip Cu	Max. Vol.	Max Curr.	Maximale werkingstijd		Energieverbruik	WeerstandsbereikΩ)
V/N	IH, (A)	IT_,(A)	Vmax, ((v)	Imax, A.	(A)	(Sec.)	PDtype ((W)	Rmin	Rmin	R1max
TRA005	0.05	0.10	16	40	0.25	5.0	0.26	8.00	11.50	17.00
TRA010	0.10	0.20	16	40	0.50	4.0	0.35	2.00	4.50	6.70
TRA017	0.17	0.34	16	40	0.85	3.0	0.36	0.980	1.800	2.700
TRA020	0.20	0.40	16	40	1.00	3.0	0.36	0.780	1.600	2.200
TRA025	0.25	0.50	16	40	1.25	3.0	0.36	0.500	1.100	1.650
TRA030	0.30	0.60	16	40	1.50	3.0	0.36	0.350	0.700	1.050
TRA040	0.40	0.80	16	40	2.00	3.0	0.40	0.230	0.650	0.970
TRA050	0.50	1.00	16	40	2.50	3.0	0.45	0.170	0.400	0.810
TRA065	0.65	1.30	16	40	3.25	3.0	0.45	0.110	0.300	0.450
TRA075	0.75	1.50	16	40	3.75	3.0	0.54	0.080	0.230	0.260
TRA090	0.90	1.80	16	40	4.50	3.2	0.54	0.007	0.180	0.210
TRA110	1.10	2.20	16	40	5.50	4.0	0.54	0.045	0.140	0.170
TRA120	1.20	2.40	16	40	6.00	4.0	0.54	0.004	0.120	0.160
TRA135	1.35	2.70	16	40	6.75	4.0	0.54	0.035	0.100	0.140
TRA160	1.60	3.20	16	40	8.00	4.5	0.54	0.030	0.100	0.110
TRA185	1.85	3.70	16	40	9.25	4.5	0.54	0.030	0.080	0.100
TRA200	2.00	4.00	16	40	10.0	5.0	0.90	0.020	0.065	0.090
TRA250	2.50	5.00	16	40	12.5	5.0	0.90	0.015	0.050	0.070
TRA300	3.00	6.00	16	40	15.0	4.0	0.90	0.010	0.040	0.055
TRA400	4.00	8.00	16	40	20.0	3.0	1.35	0.010	0.030	0.045
TRA500	5.0	10.0	16	100	25.0	5.0	2.6	0.009	0.027	0.033
TRA600	6.0	12.0	16	100	30.0	7.0	2.8	0.007	0.021	0.031
TRA700	7.0	14.0	16	100	35.0	8.0	3.0	0.006	0.015	0.020
TRA800	8.0	16.0	16	100	40.0	9.0	3.0	0.004	0.013	0.018
TRA900	9.0	18.0	16	100	45.0	12.0	3.3	0.003	0.012	0.016
TRA1000	10.0	20.0	16	100	50.0	12.5	3.7	0.002	0.011	0.015
TRA1100	11.0	22.0	16	100	55.0	13.5	3.7	0.002	0.010	0.013
TRA1200	12.0	24.0	16	100	60.0	15.0	4.2	0.002	0.009	0.012
TRA1300	13.0	26.0	16	100	65.0	18.0	4.2	0.002	0.008	0.011
TRA1400	14.0	28.0	16	100	70.0	20.0	4.2	0.002	0.008	0.011

Afmetingen en kenmerken van het product (eenheid: mm)


Stijl 1	Stijl 2	Afdrukken/markeren

V/N	Een	B.	C	D	E	Fysieke kenmerken
V/N	Max, ik ben er klaar voor.	Max, ik ben er klaar voor.	Typus.	- Min.	Max, ik ben er klaar voor.	Stijl	Lood Φ mm	Materiaal
TRA005	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA010	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA017	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA020	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA025	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA030	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA040	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA050	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
TRA065	6.5	13.2	5.1	7.6	3.1	1	0.50	CP
TRA075	6.5	13.2	5.1	7.6	3.1	1	0.50	CP
TRA090	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
TRA110	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
TRA120	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
TRA135	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
TRA160	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
TRA185	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
TRA200	10.7	16.7	5.1	7.6	3.1	1	0.60	C.U.
TRA250	10.7	16.7	5.1	7.6	3.1	1	0.60	C.U.
TRA300	10.7	16.7	5.1	7.6	3.1	1	0.60	C.U.
TRA400	11.5	17.9	5.1	7.6	3.1	1	0.60	C.U.
TRA500	13.0	18.3	5.1	7.6	3.1	2	0.60	C.U.
TRA600	13.0	18.3	5.1	7.6	3.1	2	0.80	C.U.
TRA700	16.3	21.3	5.1	7.6	3.1	2	0.80	C.U.
TRA800	17.8	22.9	5.1	7.6	3.1	2	0.80	C.U.
TRA900	21.3	26.4	5.1	7.6	3.1	2	0.80	C.U.
TRA1000	21.3	26.4	5.1	7.6	3.1	2	0.80	C.U.
TRA1100	20.8	29.8	10.2	7.6	3.1	2	0.80	C.U.
TRA1200	20.8	29.8	10.2	7.6	3.1	2	0.80	C.U.
TRA1300	24.2	32.9	10.2	7.6	3.1	2	0.80	C.U.
TRA1400	24.2	32.9	10.2	7.6	3.1	2	0.80	C.U.

Thermische afnemingsgrafiek (ampere)

V/N	Omgevingsoperatietemperatuur
V/N	-40°C	-20°C	0°C	25°C	40°C	50°C	60°C	70°C	85°C
TRA005	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
TRA010	0.17	0.15	0.13	0.10	0.07	0.06	0.05	0.04	0.03
TRA017	0.27	0.24	0.21	0.17	0.14	0.12	0.09	0.07	0.05
TRA020	0.32	0.28	0.25	0.20	0.16	0.14	0.12	0.10	0.07
TRA025	0.40	0.34	0.29	0.25	0.20	0.17	0.15	0.13	0.09
TRA030	0.47	0.41	0.36	0.30	0.24	0.21	0.18	0.14	0.10
TRA040	0.62	0.53	0.46	0.40	0.31	0.28	0.23	0.20	0.16
TRA050	0.77	0.67	0.58	0.50	0.40	0.34	0.30	0.25	0.19
TRA065	1.00	0.87	0.75	0.65	0.51	0.45	0.40	0.34	0.22
TRA075	1.04	0.94	0.83	0.75	0.61	0.54	0.46	0.41	0.29
TRA090	1.39	1.22	1.07	0.90	0.72	0.63	0.53	0.45	0.33
TRA110	1.61	1.43	1.24	1.10	0.89	0.83	0.74	0.66	0.56
TRA120	1.76	1.56	1.35	1.20	0.97	0.91	0.81	0.72	0.61
TRA135	1.98	1.75	1.54	1.35	1.08	1.01	0.89	0.78	0.67
TRA160	2.30	2.06	1.82	1.60	1.33	1.20	1.05	0.96	0.78
TRA185	2.68	2.41	2.13	1.85	1.53	1.40	1.23	1.13	0.93
TRA200	3.14	2.70	2.28	2.00	1.80	1.72	1.34	1.23	1.03
TRA250	3.63	3.25	2.88	2.50	2.08	1.93	1.70	1.53	1.30
TRA300	4.34	3.87	3.42	3.00	2.49	2.28	2.02	1.82	1.52
TRA400	5.78	5.15	4.58	4.00	3.28	3.04	2.68	2.42	2.07
TRA500	7.23	6.44	5.73	5.00	4.10	3.80	3.35	3.03	2.59
TRA600	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA700	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA800	11.56	10.30	9.16	8.00	6.56	6.08	5.36	4.84	4.14
TRA900	13.00	11.58	10.30	9.00	7.38	6.84	5.36	4.84	4.14
TRA1000	14.45	12.88	11.45	10.00	8.20	7.60	6.70	6.05	5.18
TRA1100	15.89	14.16	12.60	11.0	9.02	8.36	7.37	6.66	5.69
TRA1200	17.34	15.45	13.74	12.00	9.84	9.12	8.04	7.26	6.21
TRA1300	18.79	16.74	14.89	13.00	12.66	9.88	8.71	7.87	6.73
TRA1400	20.23	18.03	16.03	14.00	15.31	10.64	9.38	8.47	7.25

Typische tijd om te rijden bij 25°C

Snelle tijd-aan-reis 16R300GPR Radiale Leaded door Gatenpptc PolySwitch PTC Resettable Zekering 16V 3A 4

Pakketinformatie

Deelnummer	Hoeveelheid
Trac005-TRA400	1000 stuks
Tractoren met een vermogen van meer dan 300 kg	500 stuks
Voor de toepassing van deze verordening geldt:	200 stuks
Specificaties van banden en rollen Voor apparaten die met gebruikmaking van de normen EIA468 ¢B/IEC286-2 zijn gebonden.

Beschrijving

De PTC's van de TRA-serie met radial lood zijn ontworpen om herstelbare overstromingsbescherming te bieden voor een breed scala van
Met maximaal 16 volt en maximaal 100 ampere kortsluiting bieden ze een ideale oplossing voor USB-bescherming.

Kenmerken

100A kortsluiting
16 V werkspanningen
Snel tijd om te reizen
Voldoet aan alle USB-beschermingsvereisten
RoHS-conform, lood- en halogeenvrij

Toepassing

• Computers en randapparatuur
• Elke USB-toepassing
• Algemene elektronica

Soldeerparameters - golfsoldeer

Voorverwarmingszone

Zie de door de fabrikant aanbevolen toestand.

De maximale snelheid van het oplopen mag niet hoger zijn dan 4°C/sec.

Soldeerzone

De maximale temperatuur van de soldeer moet niet hoger zijn dan 260°C.

Max. soldeertemperatuur binnen 3 ∼ 5 seconden

Totaal tijdstip van 25°C kamer tot max. soldeertemperatuur binnen 5 minuten, inclusief voorverwarming

Koelzone

Koeling door natuurlijke convectie in de lucht.

Fysieke specificaties

Loodmateriaal	2.5A: met staal bekleed kopergeplatte staal 3.0-14.0A: met blik bekleed koper
Eigenschappen van het solderen	Soldeerbaarheid per MIL?? STD?? 202, methode 208
Isolatiemateriaal	Gekerst, vlamvertragend epoxy-polymer voldoet aan de UL 94V-0-vereisten
Etikettering van het apparaat	Zie markering foto

Milieuspecificaties

Operatietemperatuur/opslagtemperatuur	-40°C tot +85°C
Maximale oppervlaktetemperatuur van het apparaat in ontstane toestand	125°C
Passieve veroudering	+85°C, 1000 uur -/+ 5% typische weerstandsverandering
Vochtigheid Veroudering	+85°C, 85% RH, 1000 uur -/+ 5% typische weerstandsverandering
Thermische schok	+85°C tot -40°C 10 maal -/+ 5% typische weerstandsverandering
Resistentie tegen oplosmiddelen	MIL STD 202, methode 215 Geen wijziging
Vochtbestendigheid	Niveaus 1 en 2
