Name: SMT 3225 Metrische Oppervlakte zet Resettable Polymeerptc Thermistor 1210 0.1A 30V MicroSMD voor Thermische Kringsbescherming op
Brand: Aolittel Technology Co.,Ltd
SKU: USMD010
Price: 0.03 USD
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Naam: Polymeerptc Thermistor

Verrichtingsstroom: 50mA ~ 2.6A

Maximale spanning: 30 V

Het houden Huidig: 100 mA

Huidig - Reis (het): 0.3A

Werktemperatuur: -40ºC aan 85ºC

Type: Polymeer

Pakket / doos: 1210 (Metrische 3225), Concaaf

Markeren:

de positieve zekering van de temperatuurcoëfficiënt

Resettable Zekering van PPTC

Basis informatie

Certificering: UL,TUV,CSA,RoHS

Modelnummer: USMD010

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Band in spoel, 3500pcs per spoel.

Levertijd: 10 werkdagen

Betalingscondities: T/T, MoneyGram

Levering vermogen: 350.000.000 Stukken per Maand

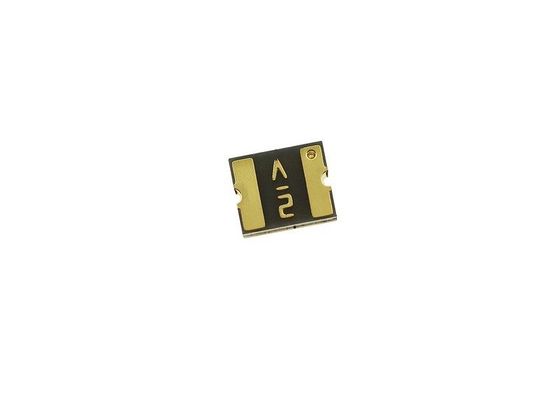

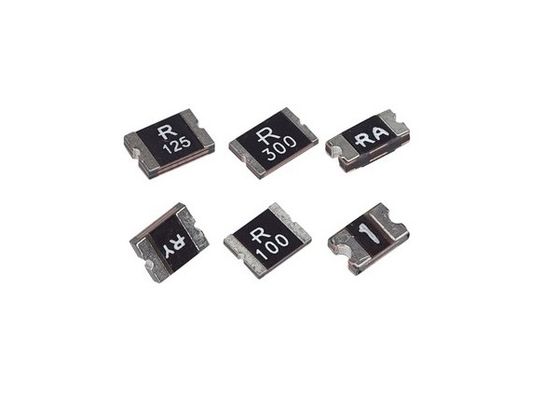

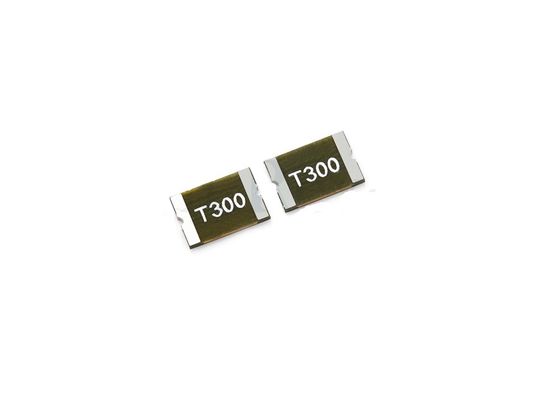

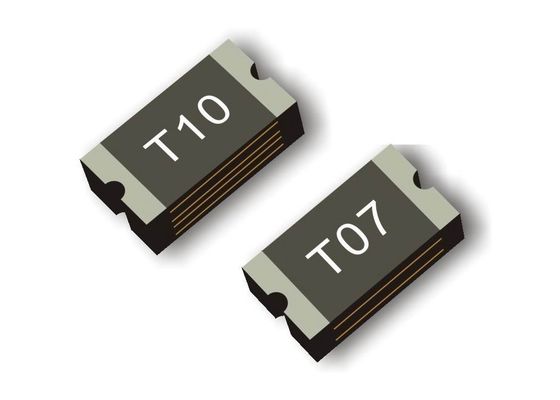

Galerij

SMT 3225 Metrische Oppervlakte zet Resettable Polymeerptc Thermistor 1210 0.1A 30V MicroSMD voor Thermische Kringsbescherming op

Productomschrijving

SMT 3225 Metrische oppervlakte montage Resetbare polymeer PTC thermistor 1210 0.1A 30V MicroSMD Voor thermische circuit bescherming

Algemeen

De PTC van de 1210-serie biedt oppervlakte-montage overstromingsbescherming voor toepassingen waar ruimte beperkt is en herstelbare bescherming gewenst is.

De volgende categorieën zijn bedoeld: Download- Het is...

Kenmerken

Snelle reactie op storingsstromen

Lage weerstand

Low-profile

Compact ontwerp bespaart ruimte op het bord

met een gewicht van niet meer dan 10 kg

Toepassingen

USB-perifere apparaten
schijfstations
CD-ROMs
Plug and play-bescherming voor moederborden en randapparatuur
Batterij en poortbescherming van mobiele telefoons
PDA's/digitale camera's
Bescherming van de poort van de spelconsole

Specificatie van de serie

Stroom - Hold (Ih) (Max):50mA ~ 5A
Stroom - Max:10A ~ 100A
Stroom - Trip (It):150mA ~ 10A
Monttype:oppervlakte
Pakket / Geval:1210 (3225 metric), Concave
Verpakking:Tape & Reel (TR)
Weerstand - Aanvankelijke (Ri) (min):15 mOhms ~ 3.6 Ohms
Verwijderingswaarde (m)
Tijd tot vertrek: 20 ms ~ 2 s
Type:Polymeren
Spanning - Max:6V ~ 30V

Elektrische kenmerken

V/N								(Ω)
V/N	IH, (A)	IT_,(A)	Vmax, ((v)	Imax, A.	(A)	(Sec.)	Pd type ((W)	Rmin	R1max
USMD005	0.05	0.15	30	10	0.25	1.50	0.60	2.80	50.00
USMD010	0.10	0.30	30	10	0.50	0.60	0.60	0.80	15.00
USMD020	0.20	0.40	30	10	8.00	0.02	0.60	0.40	5.00
USMD035	0.35	0.75	6	40	8.00	0.20	0.60	0.20	1.30
USMD050	0.50	1.00	13.2	40	8.00	0.10	0.60	0.18	0.90
USMD075	0.75	1.50	6	40	8.00	0.10	0.60	0.07	0.45
USMD110	1.10	2.20	6	40	8.00	0.30	0.60	0.05	0.24
USMD150	1.50	3.00	6	40	8.00	0.50	0.60	0.03	0.11
USMD175	1.75	4.00	6	40	8.00	1.00	0.70	0.02	0.09
USMD200	2.00	4.00	6	40	8.00	1.00	0.70	0.02	0.09
USMD260	2.60	5.00	6	100	8.00	2.50	0.80	0.012	0.05

Afmetingen en kenmerken van het product (eenheid: mm)

SMT 3225 Metrische Oppervlakte zet Resettable Polymeerptc Thermistor 1210 0.1A 30V MicroSMD voor Thermische Kringsbescherming op 1

V/N	Markering	Een		B.		C		D
V/N	Markering	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.	- Min.
USMD005	T0	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD010	T01	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD020	T02	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD035	T03	3.00	3.43	2.35	2.80	0.55	0.85	0.30
USMD050	T05	3.00	3.43	2.35	2.80	0.60	1.00	0.30
USMD075	T07	3.00	3.43	2.35	2.80	0.55	0.85	0.30
USMD110	T11	3.00	3.43	2.35	2.80	0.45	0.85	0.30
USMD150	T15	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD175	T20	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD200	T20	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD260	T26	3.00	3.43	2.35	2.80	0.80	1.50	0.30

Thermische afnemingsgrafiek (ampere)

V/N	Omgevingsoperatietemperatuur
V/N	-40°C	-20°C	0°C	25°C	40°C	50°C	60°C	70°C	85°C
USMD005	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
USMD010	0.15	0.13	0.12	0.10	0.09	0.08	0.07	0.06	0.05
USMD020	0.32	0.28	0.24	0.20	0.18	0.16	0.14	0.12	0.10
USMD035	0.51	0.46	0.40	0.34	0.30	0.27	0.24	0.22	0.18
USMD050	0.76	0.66	0.58	0.48	0.42	0.38	0.35	0.29	0.23
USMD075	1.10	0.97	0.86	0.72	0.64	0.58	0.55	0.47	0.39
USMD110	1.60	1.42	1.26	1.10	0.94	0.86	0.80	0.70	0.58
USMD150	2.30	2.02	1.76	1.50	1.24	1.11	1.00	0.85	0.65
USMD175	2.55	2.26	2.00	1.75	1.50	1.37	0.98	0.86	0.71
USMD200	3.20	2.80	2.40	2.00	1.80	1.60	1.40	1.20	1.00
USMD260	4.16	3.64	3.12	2.6	2.34	2.08	1.82	1.56	1.30

Verpakking

Model Q’ty/Rol

USMD005~USMD020;USMD150~USMD2603500 stuks

USMD035~USMD1104000 stuks

label:

Tel. :	+8618925536162
Fax :	86-769-38935409
