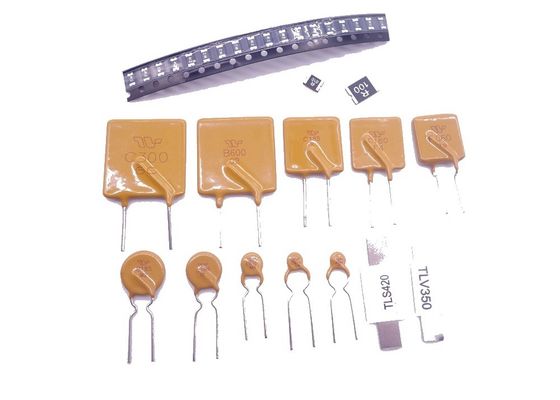

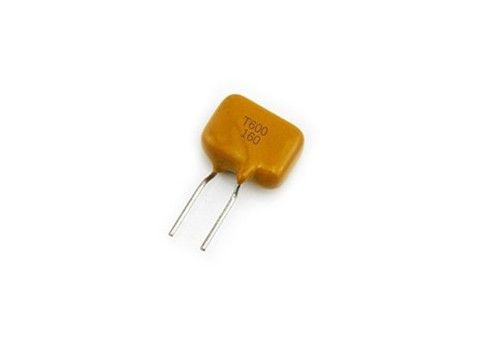

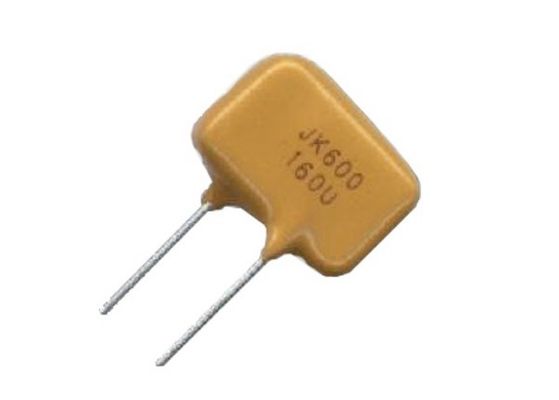

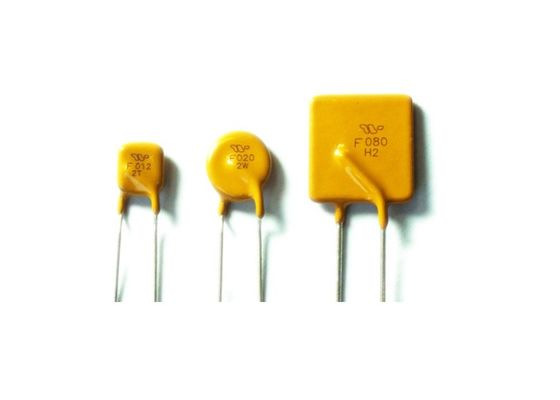

0ZRC0015FF1E Telecom Thermistor PPTC Resettable Fuse TRG015 met nominale spanning 600V Hold Current 0.15A
Kenmerken
• Radial geleide apparaten
• Maximaal 600 VAC onderbrekingsfouten
• Verkrijgbaar in gelijke weerstand ¥bins ¥
• Vermogen om bliksemgolven te weerstaan
• RoHS-conform
• Herstelbare overstromingsbescherming
• Snelle reistijd
• Erkenning door agentschappen: UL, CSA, TÜV
• Er zijn apparaten beschikbaar die zijn gesorteerd op basis van de weerstand en die overeenkomen
• lage parasitaire capaciteit/platte impedantie met frequentie
De volgende categorieën zijn bedoeld:
Download- Het is...
Elektrische voorwerpen
| V/N |
Wacht even. |
Trip Cu. |
Maximaal volt |
Maximale stroom |
Impulse Volt. |
Max.Trip |
Kracht |
Weerstand ((Ω) |
| IH, (A) |
IT,(A) |
Vmax, ((v) |
Imax, A. |
Vmax, (V) |
(A) |
(Sec.) |
Pd type ((W) |
Rmin |
Rmin |
R1max |
| TRG011 |
0.11 |
0.22 |
250 |
3.0 |
600 |
1.00 |
4.0 |
1.0 |
7.0 |
14.0 |
26.0 |
| TRG015 |
0.15 |
0.30 |
250 |
3.0 |
600 |
1.00 |
5.0 |
1.0 |
6.0 |
12.0 |
22.0 |
| TRG016 |
0.16 |
0.32 |
250 |
3.0 |
600 |
1.00 |
7.5 |
1.7 |
4.0 |
10.0 |
18.0 |
Afmeting (mm)
| V/N |
Een |
B. |
C |
D |
E |
Fysieke kenmerken |
| Max, ik ben er klaar voor. |
Max, ik ben er klaar voor. |
Typus. |
- Min. |
Max, ik ben er klaar voor. |
Stijl |
Lood Φ mm |
Materiaal |
| TRG011 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
C.U. |
| TRG015 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
C.U. |
| TRG016 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
C.U. |
Thermische afnemingsgrafiek (ampere)
| V/N |
Omgevingsoperatietemperatuur |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| TRG011 |
0.22 |
0.19 |
0.17 |
0.14 |
0.11 |
0.10 |
0.07 |
0.07 |
0.06 |
| TRG015 |
0.24 |
0.21 |
0.18 |
0.15 |
0.12 |
0.11 |
0.08 |
0.08 |
0.06 |
| TRG016 |
0.25 |
0.22 |
0.19 |
0.16 |
0.13 |
0.12 |
0.08 |
0.09 |
0.07 |
Voordelen
• De keuze uit vele productopties helpt ingenieurs door de flexibiliteit van het ontwerp te verbeteren
• Compatibel met elektronische apparaten van grote omvang
• Ondersteuning bij het voldoen aan de vereisten van de regelgeving inzake uitrusting
• Het verbeteren van de lijnbalans
• Geschikt voor oude POTS-systemen en moderne digitale communicatieapparatuur
GEBRUIKEN
• Modems
• Telefoons
• Faxmachines
• Telefoon-afspraken
• Alarmsystemen
• PBX-systemen
• MDF-modules
• Analoog- en digitale lijnkaarten
• T1/E1-apparatuur
• xDSL-modems en -splitters
• Ethernet-systemen
• VoIP (Voice over Internet Protocol) apparatuur
• LAN- en WAN-apparatuur
• Klantenruimteapparatuur
• Toegang tot netwerkhardware
Gids voor toepassingen voor telecommunicatie- en netwerkapparatuur*
Om deze gids te gebruiken, volgt u de volgende stappen:
1Selecteer uw uitrustingstype in de onderstaande gids.
2Selecteer het type bescherming afhankelijk van het agentschap en de regionale specificaties in de tweede kolom.
3Selecteer de vormfactor voor uw aanvraag.
4Gebruik op de volgende pagina de specificatie van het agentschap/gids voor de selectie van poly-switch-apparaten om op basis van de eisen van het agentschap een specifiek onderdeelnummer voor elke toepassing te selecteren.
5. Er zijn onderdelen met een snelle starttijd of een lage weerstand beschikbaar.
Omgevingskenmerken
Werktemperatuur/opslagtemperatuur: -40 °C tot +85 °C
Maximale temperatuur van het apparaatoppervlak
in getrippelde toestand......................................... 125 °C
Passieve veroudering +60 °C, 1000 uur ±15 % typische weerstandsverandering
Vochtigheid Veroudering +60 °C, 90 % R.H. 1000 uur ±15 % typische weerstandsverandering
Oplosmiddelweerstand MIL-STD-202, methode 215B Geen verandering Lood
Soldeerbaarheid ANSI/J-STD-002
Ontvlambaarheid IEC 695-2-2 Geen vlam gedurende 60 seconden.
Vibratie... (MIL-STD-883C, methode 2007)1, Voorwaarde A....... Geen wijziging
Testprocedures en voorschriften voor model TRG-serie
Testvoorwaarden Testcriteria voor aanvaarding/afwijzing
Visuele/Mechnische................................................................... Ververifieer afmetingen en materialen........................... Per MF fysieke beschrijving
Weerstand in stilstaande lucht @ 23 °C Rmin ≤ R ≤ Rmax
Tijd tot de trip 1 A, Vmax, 23 °C T ≤ max. tijd tot de trip (sec.)
Houd de stroom... 30 minuten bij IHold... geen trip
Trip Cycle Leeftijd Vmax, Itrip, 100 cycli Geen bochten of branden
Reisduur Vmax, 24 uur Geen bochten of branden
