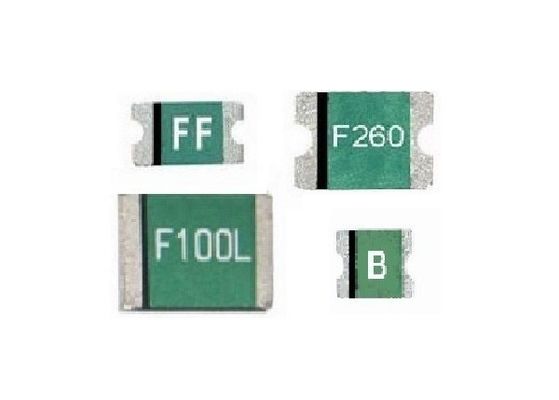

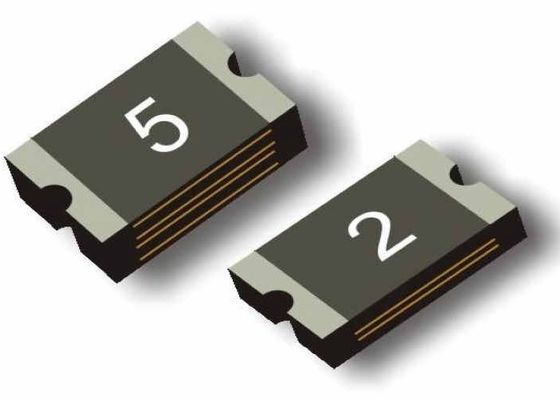

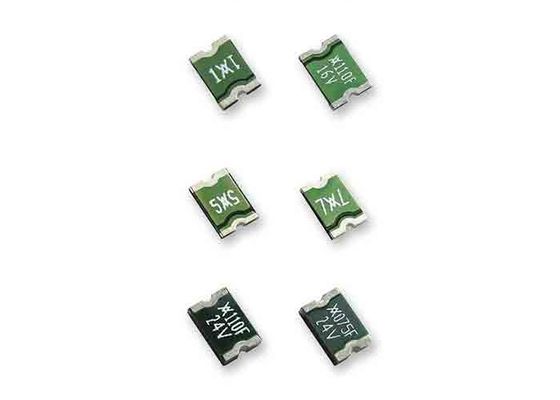

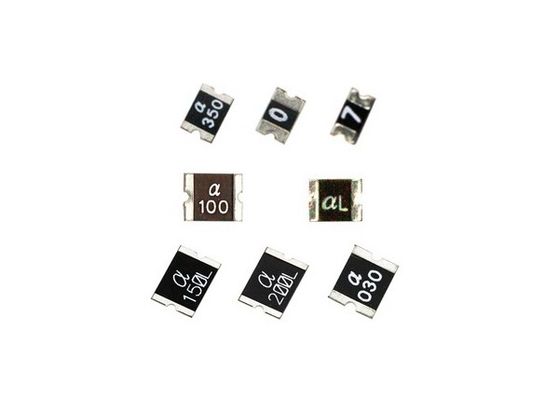

TUV goedgekeurd laag profiel 1608 Metrische POLY-FUSE SMD Oppervlak Montage PTC Resetable Fuse EIA 0603 6V 500mA
Samenvatting
a) RoHS-conform en halogeenvrij
b) Toepassingen: Alle hoge dichtheidsplaten
(c) Productkenmerken: Kleine oppervlakte, vaste toestand, snellere tijd om te rijden dan standaard SMD-apparaten, lagere weerstand dan standaard SMD-apparaten
d) Bedienstroom: 500 mA
e) Maximale spanning: 6VDC
f) Temperatuurbereik: -40°C tot 85°C
Erkenning van agentschappen
TUV
UL
CSA
De volgende categorieën zijn bedoeld:
Download- Het is...
Werkingsbeginsel
FSMD-serie PTC biedt oppervlakte-montage overstromingsbescherming voor toepassingen waar ruimte beperkt is en herstelbare bescherming gewenst is.
Elektrische kenmerken (23°C)
| V/N |
(A) |
(A) |
(V) |
(A) |
Max. |
(W) |
(Ω) |
| IH |
IT |
Vmax |
IMAX |
(A) |
(Sec.) |
Pd type |
Rmin |
R1max |
| FSMD010 |
0.10 |
0.30 |
15 |
40 |
0.50 |
1.00 |
0.50 |
0.90 |
6.00 |
| FSMD020 |
0.20 |
0.50 |
9 |
40 |
1.00 |
0.60 |
0.50 |
0.55 |
3.50 |
| FSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.20 |
1.40 |
| FSMD050 |
0.50 |
1.00 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.10 |
0.80 |
H = Houdstroom-maximale stroom waarbij het apparaat bij 23°C stilloze lucht niet zal afgaan.
IT=Trip-stroom-minimumstroom waarbij het apparaat bij 23°C altijd zal gaan draaien.
V MAX = Maximale spanning die het apparaat zonder schade kan weerstaan bij de nominale stroom. (I MAX)
I MAX= Maximale storingstroom die het apparaat kan weerstaan zonder schade bij nominale spanning (V MAX).
Pd=Typisch vermogen-afgestoten-type: hoeveelheid vermogen die door het apparaat wordt afgevoerd wanneer het apparaat in een stilloze luchtomgeving bij 23 °C in de staat van activering staat.
RMIN = minimale weerstand van het apparaat bij 23°C vóór het inschakelen.
R1MAX = Maximale weerstand van het apparaat bij 23°C gemeten 1 uur na het inschakelen of na 20 seconden terugstroomsolderen bij 260°C. Eindblokken Kenmerken Eindblokkenmaterialen: Puur tin
Afmeting (eenheid: mm)
| V/N |
Markering |
Een |
B. |
C |
D |
| - Min. |
Max, ik ben er klaar voor. |
- Min. |
Max, ik ben er klaar voor. |
- Min. |
Max, ik ben er klaar voor. |
- Min. |
| FSMD010 |
1 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD020 |
2 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD035 |
3 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD050 |
5 |
1.45 |
1.85 |
0.65 |
1.05 |
0.65 |
1.00 |
0.20 |
Materialspecificatie
Materiaal van het terminalpad: puur tin
Soldeerkarakteristieken: Voldoet aan de EIA-specificatie RS 186-9E, ANSI/J-std-002, categorie 3
Thermische ontlastingskurve
Typische tijd om te rijden bij 25°C
De Time to Trip-curves vertegenwoordigen de typische prestaties van een apparaat in een gesimuleerde toepassingsomgeving.De werkelijke prestaties in specifieke klanttoepassingen kunnen van deze waarden afwijken als gevolg van de invloed van andere variabelen..
Thermische afnemingsgrafiek (ampere)
| V/N |
Omgevingsoperatietemperatuur |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| FSMD010 |
0.13 |
0.12 |
0.11 |
0.10 |
0.08 |
0.07 |
0.06 |
0.05 |
0.03 |
| FSMD020 |
0.27 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
0.12 |
0.10 |
0.07 |
| FSMD035 |
0.47 |
0.41 |
0.38 |
0.35 |
0.29 |
0.26 |
0.24 |
0.20 |
0.14 |
| FSMD050 |
0.67 |
0.59 |
0.54 |
0.50 |
0.41 |
0.37 |
0.34 |
0.29 |
0.20 |
