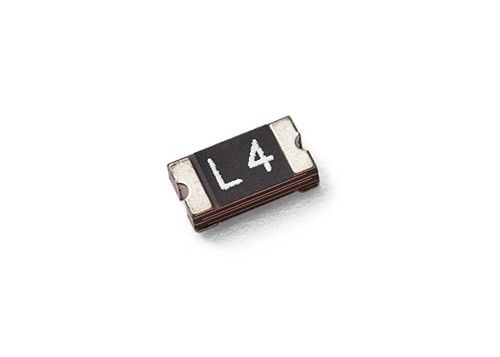

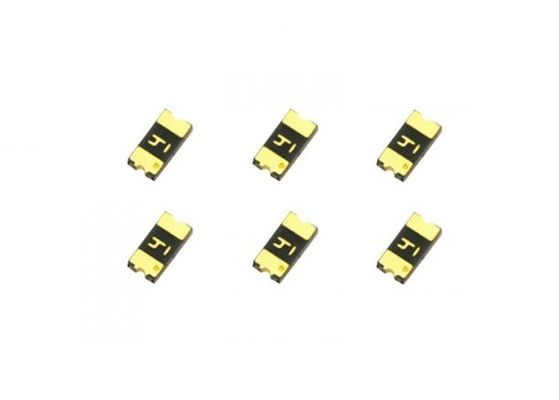

Fast-Tripping Resetbare Solid State SMD Polymer PTC Apparaten Oppervlakte Mount Fuse 1206 50mA 60V Voor geautomatiseerde assemblage
Goedkeuringen van het agentschap
Goedkeuringen van het agentschap: UL, CSA, TUV
Verordening/norm: RoHS 2.0 ((2011/65/CE)
De volgende categorieën zijn bedoeld:
Download- Het is...
Afmetingen en kenmerken van het product (eenheid: mm)
| V/N |

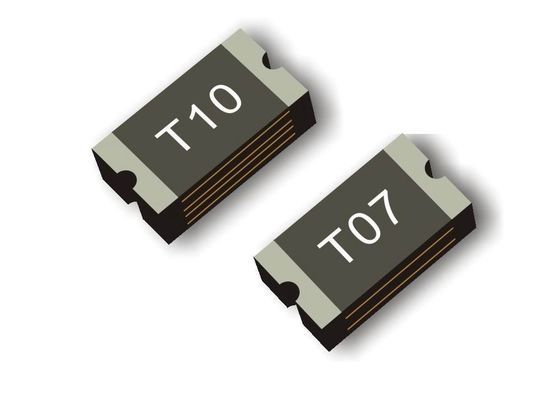

Markering
|
Een |
B. |
C |
D |
| - Min. |
Max, ik ben er klaar voor. |
- Min. |
Max, ik ben er klaar voor. |
- Min. |
Max, ik ben er klaar voor. |
- Min. |
| NSMD005 |
T0 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD010 |
T1 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD012 |
T01 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD020 |
T02 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD025 |
T03 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD035 |
T04 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD050 |
T05 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD075 |
T07 |
3.00 |
3.40 |
1.40 |
1.80 |
0.45 |
0.85 |
0.25 |
| NSMD100 |
T10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD110 |
T10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD150 |
T15 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD175 |
T20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD200 |
T20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
Elektrische kenmerken
| V/N |
IH, (A) |
IT,(A) |
Vmax, ((v) |
Imax, A. |
(A) |
(Sec.) |
Pd type ((W) |
(Ω) |
| Rmin |
R1max |
| NSMD005 |
0.05 |
0.15 |
60 |
10 |
0.25 |
1.50 |
0.40 |
2.500 |
40.00 |
| NSMD010 |
0.10 |
0.25 |
30 |
10 |
0.50 |
1.20 |
0.40 |
1.400 |
15.00 |
| NSMD012 |
0.12 |
0.29 |
30 |
10 |
1.00 |
0.20 |
0.40 |
1.350 |
8.500 |
| NSMD020 |
0.20 |
0.46 |
24 |
10 |
1.00 |
0.60 |
0.60 |
0.600 |
2.600 |
| NSMD025 |
0.25 |
0.55 |
16 |
10 |
1.25 |
0.60 |
0.60 |
0.400 |
2.400 |
| NSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.60 |
0.300 |
1.200 |
| NSMD050 |
0.50 |
1.00 |
13.2 |
40 |
8.00 |
0.10 |
0.40 |
0.150 |
0.750 |
| NSMD075 |
0.75 |
1.50 |
6 |
100 |
8.00 |
0.10 |
0.40 |
0.100 |
0.400 |
| NSMD100 |
1.00 |
2.00 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD110 |
1.10 |
2.20 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD150 |
1.50 |
3.00 |
6 |
100 |
8.00 |
0.30 |
0.60 |
0.030 |
0.170 |
| NSMD175 |
1.75 |
3.50 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.12 |
| NSMD200 |
2.00 |
4.00 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.120 |
IH=houdstroom: maximale stroom waarbij het apparaat bij 25°C stilstand niet zal afgaan.
IT=Trip current: minimale stroom waarmee het apparaat altijd zal gaan draaien bij 25°C stilstand.
Vmax=Maximale spanning die het apparaat zonder schade kan weerstaan bij nominale stroom.
Imax=Maximale storingstroom die het apparaat kan weerstaan zonder schade bij nominale spanning.
Ttrip=Maximale tijd tot trip (s) bij toegewezen stroom.
Pdtyp=Typische vermogensafvoer: typische hoeveelheid vermogen die door het apparaat wordt afgevoerd wanneer het in een luchtomgeving verkeert.
Rmin = minimale weerstand van het apparaat bij 25°C vóór het inschakelen.
R1max = Maximale weerstand van het apparaat gemeten in de niet-afgeschakelde toestand 1 uur na de terugstroom.
Kenmerken
Kleine afmetingen van 1206
Bescherming van snel opstartbare terugstelbare schakelingen
Verpakkingen voor automatische montage
Erkenning door agentschap: UL,CSA,TUV
RoHS-conform (loodvrij) product
Toepassingen: alle hoge dichtheidsplaten
Productkenmerken: Kleine oppervlakte montagebaar, solide toestand, snellere reistijd dan standaard SMD-apparaten, lagere weerstand dan standaard SMD-apparaten
Werkstroom: 0,05A~2,0A
Maximale spanning: 6V~60V
Temperatuurbereik: -40°C tot 85°C
Thermische ontlastingskurve
Typische tijd om te rijden bij 25°C
De Time to Trip-curves vertegenwoordigen de typische prestaties van een apparaat in een gesimuleerde toepassingsomgeving.De werkelijke prestaties in specifieke klanttoepassingen kunnen van deze waarden afwijken als gevolg van de invloed van andere variabelen..

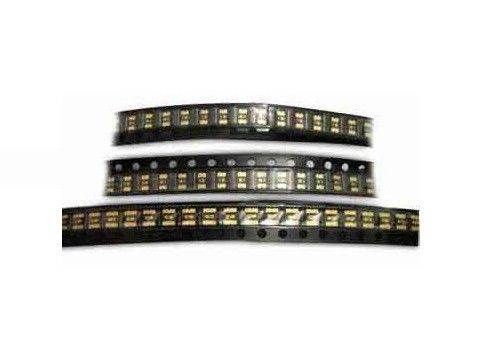

Verpakking
Model Q’ty/Rol
NSMD005 ~ NSMD012;NSMD100~NSMD200 3500 stuks
NSMD020- NSMD.075 4000 stuks
Thermische afnemingsgrafiek (ampere)
| V/N |
Omgevingsoperatietemperatuur |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| NSMD005 |
0.08 |
0.07 |
0.06 |
0.05 |
0.05 |
0.04 |
0.04 |
0.03 |
0.03 |
| NSMD010 |
0.16 |
0.14 |
0.13 |
0.10 |
0.09 |
0.08 |
0.08 |
0.07 |
0.06 |
| NSMD012 |
0.19 |
0.17 |
0.15 |
0.12 |
0.11 |
0.10 |
0.09 |
0.08 |
0.07 |
| NSMD020 |
0.30 |
0.27 |
0.24 |
0.20 |
0.18 |
0.16 |
0.14 |
0.12 |
0.11 |
| NSMD025 |
0.38 |
0.34 |
0.30 |
0.25 |
0.23 |
0.20 |
0.18 |
0.15 |
0.14 |
| NSMD035 |
0.51 |
0.46 |
0.40 |
0.35 |
0.30 |
0.27 |
0.24 |
0.22 |
0.18 |
| NSMD050 |
0.76 |
0.68 |
0.59 |
0.50 |
0.44 |
0.40 |
0.35 |
0.32 |
0.26 |
| NSMD075 |
1.11 |
1.00 |
0.85 |
0.75 |
0.67 |
0.61 |
0.52 |
0.50 |
0.42 |
| NSMD100 |
1.60 |
1.40 |
1.30 |
1.00 |
0.90 |
0.80 |
0.75 |
0.70 |
0.60 |
| NSMD110 |
1.64 |
1.46 |
1.30 |
1.10 |
0.92 |
0.83 |
0.80 |
0.65 |
0.52 |
| NSMD150 |
2.20 |
1.99 |
1.77 |
1.50 |
1.34 |
1.23 |
1.10 |
1.01 |
0.84 |
| NSMD175 |
2.57 |
2.32 |
2.07 |
1.75 |
1.56 |
1.44 |
1.28 |
1.18 |
0.98 |
| NSMD200 |
2.88 |
2.61 |
2.28 |
2.00 |
1.80 |
1.66 |
1.51 |
1.39 |
1.19 |
