TE de Analoge Radiale Leaded PTC Resettable Zekering TRF012 250V 0.12A van connectiviteitspolyswitch

TE Connectiviteit PolySwitch Analoog Radial Leaded PTC Resetable Fuse TRF012 250V 0.12A

Inleiding

De bescherming tegen overstromingen is een van de meest elementaire vereisten voor elektrische apparaten.Maar weinigen van hen zijn vertrouwd met de soorten overstromingsbeschermingsapparaten-Ao littel PTC Resettable Fuse die worden gevonden in elektronica boardHoewel dit niet een uitgebreide lijst is, zijn er in de elektronica in principe drie soorten overstromingsbeschermingsapparaten.

• Eenmalige zekeringen (eenmalige zekeringen, gewoonlijk SMD-veiligingen, glazen zekeringen, keramische zekeringen, subminiatuurveiligingen)

• Positieve temperatuurcoëfficiënt PTC-herstelbare zekeringen

• Elektronische zekeringen (eFuses)

De volgende categorieën zijn bedoeld: Download- Het is...

Voordeel

• 0,02 2A vasthoudingsstroombereik, 60VDC werkspanning

• 250 VAC onderbrekingsvermogen

• Snelle reistijd

• Beschikbaar in gebonden en gesorteerde smalle weerstandsbereiken

• RoHS-conform, loodvrij en halogeen-F

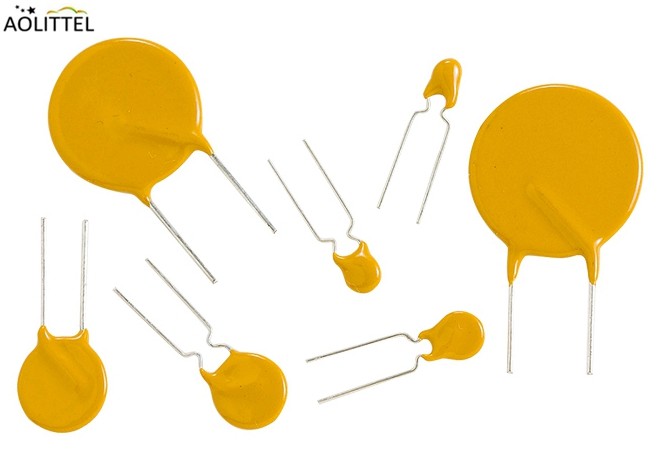

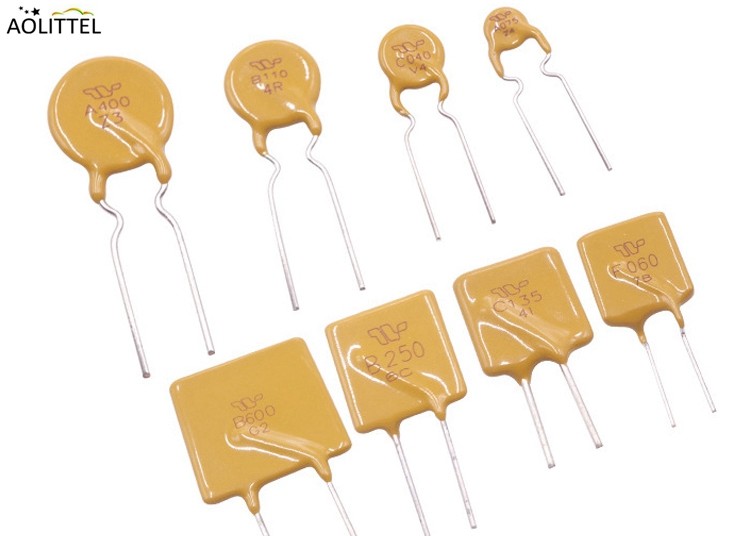

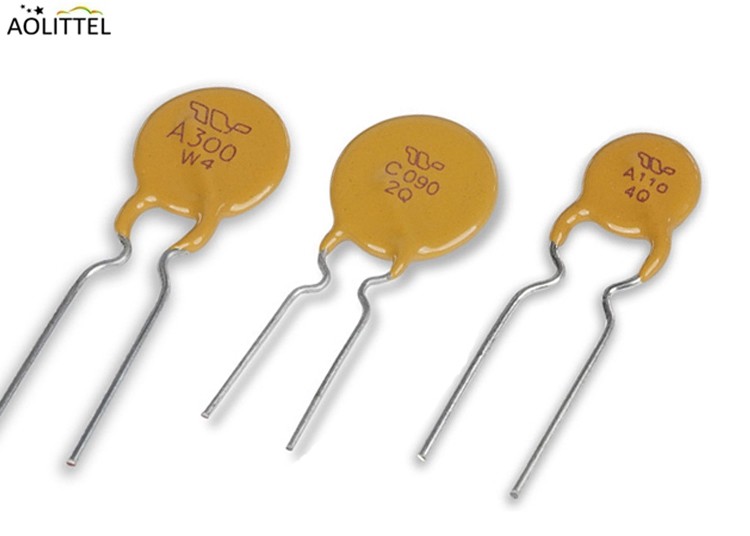

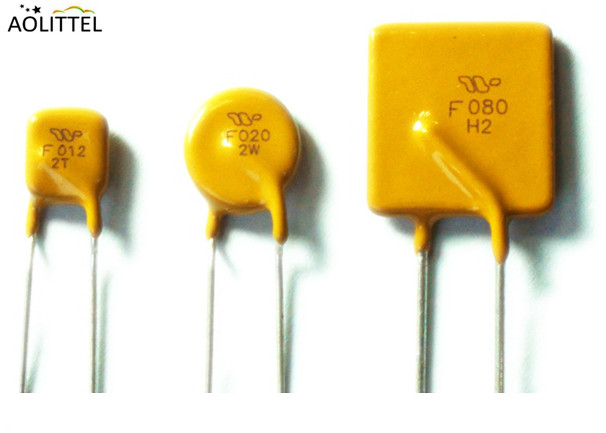

• Radial geleide apparaten
• Gewarmd, vlamvertragend epoxy-polymer isolatiemateriaal voldoet aan de UL 94V-0-vereisten
• Bulk Package, of band en spoel beschikbaar op de meeste modellen
• Erkenning door agentschappen: UL,CUL,TUV,ROHS,CTI

• Wordt gebruikt om telecommunicatienetwerkapparatuur te helpen voldoen aan de in ITU K.20 en K.20 gespecificeerde beschermingsvereisten.21.

• OntmoetenISO/TS16949: 2009 / IATF16949 / AEC-Q200 Kwaliteitsmanagementsystemen

Toepassingen

Bijna overal is er een laagspanningsstroomvoorziening tot DC60V en een te beschermen belasting, waaronder:

• Beveiligings- en brandmeldingssystemen
• Analoog- en digitale lijnkaarten
• Modems en DSL

Elektrische kenmerken

Afmetingen en kenmerken van het product (eenheid: mm)

Temperatuurvermindering

De gemiddelde tijdstroomcurve en de temperatuurveranderingscurve worden beïnvloed door een aantal of variabelen, en deze curves worden slechts als leidraad aangeboden.De klant moet de prestaties in zijn applicatie controleren.

Typische tijd om te rijden bij 25°C

De Time to Trip-curves vertegenwoordigen de typische prestaties van een apparaat in een gesimuleerde toepassingsomgeving.De werkelijke prestaties in specifieke klanttoepassingen kunnen van deze waarden afwijken als gevolg van de invloed van andere variabelen..

Pakketinformatie

A: Bulk

TRF012: 20000 stuks per doos, 6,5 kg/doos

B: Specificatie van banden en rollen

Voor apparaten die met gebruikmaking van de normen EIA468 ¢B/IEC286-2 zijn gebonden.

Fysieke specificaties

Milieuspecificaties

Gids voor de selectie van agentschapsspecificaties voor toepassingen op het gebied van telecommunicatie en netwerken

*De hulpmiddelen moeten onafhankelijk worden geëvalueerd en getest voor gebruik in een specifieke toepassing

Gids voor de toepassing van de bescherming

Vergelijking van technologieën

Eenvoudige zekering ((eenvoudige zekering, gewoonlijk SMD-sekering, glazen zekering, keramische zekering, subminiatuurzekering, thermische zekering enz.), die gebaseerd zijn op het smelten van een metalen schakel,moet worden vervangen na een enkele hoge stroom gebeurtenisVoor LED-lampen is de oplossing voor een geblazen lont gewoon om een andere lamp te kopen.Het is een kleine uitgave en de fout die leidt tot de open lont waarschijnlijk vervanging van de lamp hoe dan ook nodig. PTC resettable zekers zijn een stap op van een schot zekers. Wanneer een kortsluiting optreedt, ze opwarmen en de overgang van een lage weerstand staat naar een hoge weerstand staat.Ze laten afkoelen (meestal door de stroom te verwijderen) zet ze terug naar de lage weerstand.

Herstelbare PTC-sluiters zijn verkrijgbaar in zowel keramische (CPTC) als polymeer (PPTC) -typen.Keramische soorten worden gebruikt in gevoelige toepassingsruimtes zoals telecom waar de weerstand na het stoten niet veel mag veranderenHet polymeertype wordt in veel algemene elektronica toepassingen gebruikt en wordt soms alternatief een resettable fuse of polyswitch genoemd. In plaats van de huidige beperking volledig te baseren op verwarming, gebruiken eFuses een compleet ander werkingsprincipe dan one-shot of PTC-sekuratoren.eFuses meten de stroom en schakelen een interne schakelaar uit als de stroom een bepaalde limiet overschrijdt.

Ook omdat eFuses halfgeleider-integratiecircuits zijn, hebben ze een snelle (meestal minder dan 10 s) reactie op kortsluitingen en een overvloed aan functies die kunnen worden opgenomen:

• Vermogen om met minimale verschuivingen in parameters te werken bij hoge temperaturen

• Geen afbraak na een storing; de weerstand is niet afhankelijk van het aantal storingen

• Programmabele stroomlimiet

• Inzetten van de pin, om het apparaat aan of uit te zetten

• Foutpen, om te signaleren dat er iets mis is gegaan om de logica of andere krachtrails te bedienen

• Zwakke start, om de inloopstroom te beperken

• Spanningsklem, om te voorkomen dat spanningspieken de belasting bereiken

• De keuze tussen afsluiten of automatisch opnieuw proberen, zodat alles opnieuw wordt ingesteld als de belasting hersteld is, maar zonder dat de stroom moet worden uitgeschakeld

• Omgekeerde stroomblokkering

Echter, de eFuse heeft misschien ook een paar nadelen, zoals het hebben van meer terminals en het vereisen van bias current om te werken.

Op het meest elementaire niveau vereist een eFuse vanwege zijn architectuur ten minste drie terminals.In sommige gevallen zou het beter zijn om een twee-terminal apparaat om de lay-out routing gemakkelijker te makenEr is bijvoorbeeld geen noodzaak om een PTC aan te sluiten op het grondvlak.

Ook omdat de PTC-herstelbare zekering geen aardingspin vereist, stroom alleen van input naar output stroomt.Dit is een duidelijk voordeel voor toepassingen op batterijenDe nieuwste eFuses hebben echter de bias-stroom aanzienlijk verminderd. Bijvoorbeeld wanneer de NIS5452 is uitgeschakeld, is de bias-stroom minder dan 100 A.De NIS5135 heeft een bias stroom ongeveer 10 keer hogerHoewel de eFuse door zijn halfgeleiderarchitectuur gecompliceerder is, hebben de vooruitgang in de halfgeleidertechnologie de grootte en dus de kosten van eFuses aanzienlijk verminderd..Een van de eerste eFuses van ON Semiconductor is bijvoorbeeld de NIS5112 met 30 m RDS ((on) in het SOIC−8 (5 × 4 × 1,75 mm) pakket.0 mm) DFN10-pakket en heeft de helft van de RDS (aan).
