Name: Compacte Ontwerpmsmd Reeksen 1812 Voetafdruk 4.6x3.2mm 4532 SMT Oppervlakte zetten PTC Resettable Zekering 6-60VDC 0.1-3A op
Brand: Aolittel Technology Co.,Ltd
SKU: MSMD-Reeks
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

naam: Op de oppervlakte gemonteerde PTC-herstelbare zekerheid

Voetafdruk: 1812 ((4532)

Afmeting: 4.5*3,2 mm

V max: 6.0 - 60.0 VDC

IMAX: 10 - 100 A

Ik wacht.: 0.1 - 3 A

Aanhangsel: PCB, SMT

Toegestane werktemperatuur: -40 °C aan 85 °C

Materiaal: Terminals: Elektroless Nickel onder Immerion Gold

Gewicht: 0.025 g

Solderability: 245 °C / 3 sec

Weerstand tegen het Solderen Hitte: 260 °C / 10 sec

Markeren:

smd ptc resettable zekering

Resettable Zekering van PPTC

Basis informatie

Certificering: UL.RoHS

Modelnummer: MSMD-Reeks

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: 1500pcs per spoel of 2000pcs per spoel

Levertijd: 10 werkdagen

Betalingscondities: T/T

Levering vermogen: 100.000.000 Stukken per Maand

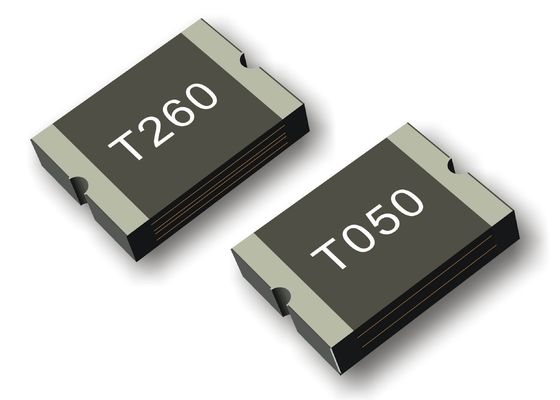

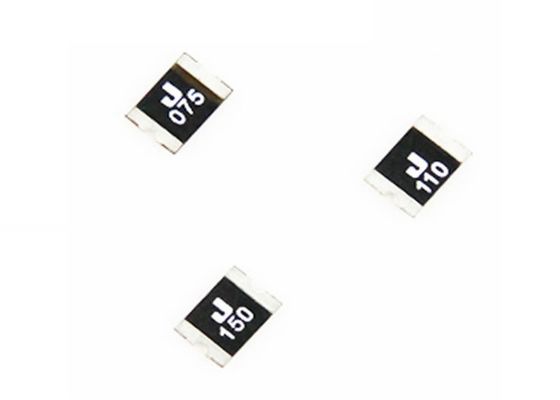

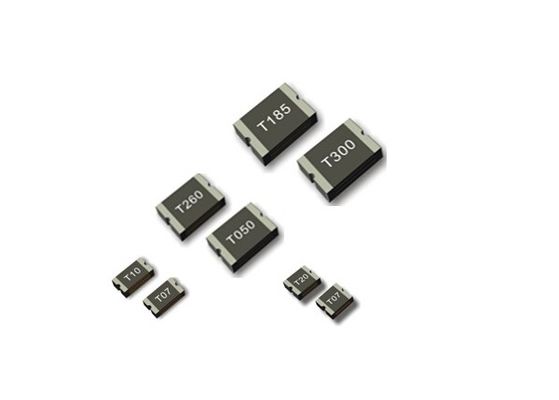

Galerij

Compacte Ontwerpmsmd Reeksen 1812 Voetafdruk 4.6x3.2mm 4532 SMT Oppervlakte zetten PTC Resettable Zekering 6-60VDC 0.1-3A op

Productomschrijving

Compact ontwerp MSMD serie 1812 Voetafdruk 4.6x3.2mm 4532 SMT Oppervlakte Mount PTC Herstelbare lont 6-60VDC 0.1-3A

Snelle details

100% compatibel met het MSMD-type Direct te verkopen op printplaten,De PTC van de 1812-serie biedt oppervlakte-montage overstromingsbescherming voor toepassingen waar resetbare bescherming gewenst is.

Stroom - Houd (Ih) (maximaal):	100mA ~ 3A
Stroom - Max:	10A ~ 100A
Stroom - Trip (It):	300mA ~ 5.2A
Montage:	Oppervlakte
Werktemperatuur:	-40 °C ~ 85 °C
Verpakking / doos:	1812 (4532 metric), Concave
Verpakking:	Tape & Reel (TR)
Verwijderingswaarde:	12 mOhms ~ 1,6 Ohms
Vermogen - na de reis (R1) (max.):	40 mOhms ~ 15 Ohms
Tijd voor de reis:	20 ms ~ 5 s
Type:	Polymeren
Spanning - Max:	6V ~ 60V

De volgende categorieën zijn bedoeld: Download- Het is...

Elektronische prestaties

V/N								(Ω)
V/N	IH, (A)	IT, ((A)	Vmax, ((v)	Imax, A.	(A)	(Sec.)	Pd type ((W)	Rmin	R1max
MSMD010	0.10	0.30	60	10	0.5	1.50	0.8	0.700	15.000
MSMD014	0.14	0.34	60	10	1.5	0.15	0.8	0.400	6.500
MSMD020	0.20	0.40	30	10	8.0	0.02	0.8	0.750	5.00
MSMD020/60	0.20	0.40	60	10	1.5	0.15	0.8	0.400	6.000
MSMD030	0.30	0.60	30	10	8.0	0.10	0.8	0.300	3.000
MSMD035	0.35	0.70	16	10	8.0	0.10	0.8	0.200	1.800
MSMD050	0.50	1.00	16	30	8.0	0.15	0.8	0.150	1.000
MSMD075	0.75	1.50	16	40	8.0	0.20	0.8	0.110	0.450
MSMD075/24	0.75	1.50	24	40	8.0	0.20	0.8	0.110	0.450
MSMD075/33	0.75	1.50	33	40	8.0	0.20	0.8	0.110	0.450
MSMD110	1.10	2.20	6	100	8.0	0.30	0.8	0.040	0.225
MSMD110/16	1.10	2.20	16	100	8.0	0.50	0.8	0.040	0.225
MSMD110/24	1.10	2.20	24	100	8.0	0.50	0.8	0.055	0.180
MSMD125	1.25	2.50	6	40	8.0	0.40	0.8	0.035	0.140
MSMD150	1.50	3.00	6	100	8.0	0.50	0.8	0.030	0.120
MSMD150/12	1.50	3.00	12	100	8.0	0.50	1.0	0.030	0.120
MSMD150/24	1.50	3.00	24	20	8.0	1.50	1.0	0.030	0.140
MSMD160	1.60	3.20	8	100	8.0	0.50	0.8	0.025	0.120
MSMD160/12	1.60	3.20	12	100	8.0	1.00	1.0	0.025	0.120
MSMD160/16	1.60	3.20	16	100	8.0	1.00	1.0	0.025	0.120
MSMD200	2.00	4.00	16	100	8.0	3.00	0.8	0.020	0.080
MSMD250/16	2.50	5.00	16	100	8.0	5.00	1.2	0.015	0.100
MSMD260	2.60	5.20	16	100	8.0	5.00	0.8	0.015	0.080
MSMD300	3.00	6.00	12	100	8.0	5.00	0.8	0.012	0.060

Afmetingen en kenmerken van het product (eenheid: mm)

Compacte Ontwerpmsmd Reeksen 1812 Voetafdruk 4.6x3.2mm 4532 SMT Oppervlakte zetten PTC Resettable Zekering 6-60VDC 0.1-3A op 1

V/N	Markering	Een		B.		C		D
V/N	Markering	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.	- Min.
MSMD010	T010	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD014	T014	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD020	T020	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD020/60	T020	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD030	T030	4.37	4.73	3.07	3.41	0.80	1.20	0.30
MSMD035	T035	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD050	T050	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD075	T075	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD075/24	T075	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD075/33	T075	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD110	T110	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD110/16	T110	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD110/24	T110	4.37	4.73	3.07	3.41	0.90	1.30	0.30
MSMD125	T125	4.37	4.73	3.07	3.41	0.60	1.00	0.30
MSMD150	T150	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD150/12	T150	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD150/24	T150	4.37	4.73	3.07	3.41	0.90	1.30	0.30
MSMD160	T160	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD160/12	T160	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD160/16	T160	4.37	4.73	3.07	3.41	0.45	0.85	0.30
MSMD200	T200	4.37	4.73	3.07	3.41	0.70	1.10	0.30
MSMD250/16	T250	4.37	4.73	3.07	3.41	0.70	1.10	0.30
MSMD260	T260	4.37	4.73	3.07	3.41	0.70	1.10	0.30
MSMD300	T300	4.37	4.73	3.07	3.41	0.70	1.10	0.30

Betrouwbaarheid

Weerstand tegen soldeerwarmte	260 °C / 10 sec
Het voorbijgaan van de veroudering	+85 °C, 1000 uur -> +/- 5% typische weerstandsverandering
Vochtigheid Veroudering	+85 °C, 85% r.h., 1000 uur -> +/- 5% Typische weerstandsverandering
Thermische schok	+85 °C tot -40 °C, 20 keer -> +/- 10% Typische weerstandsverandering
Vibratie	Mil-STD-883C, methode 2007.1, Testvoorwaarde A
Weerstand tegen oplosmiddelen	Voor de toepassing van deze richtlijn wordt het gebruik van de volgende methode als onderdeel van de procedure beschouwd:

Toepassing

Harde schijven

PC-moederborden

PC-perifere apparatuur

PCMCIA-kaarten

Bescherming van de USB-poort

PCI-kaarten

Plug and play-bescherming voor moederborden en randapparatuur

Bescherming van de poort van de spelconsole

Kenmerken

Snelle reactie

Lage weerstand

Low-profile

Compact ontwerp

met een gewicht van niet meer dan 10 kg

Montage:
